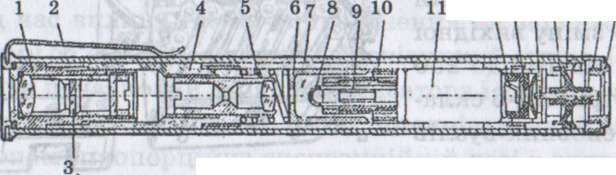

16. Будова дозиметра 1Д-1:
1
— окуляр; 2 — тримач; 3 — шкала; 4 —
об'ектив; 5 — пружина; 6 — електрод
зовнппнш; 7 — корпус; 8 — електрод
внутр1шнш; 9 — пружина; 10 — електрод
центральний; 11 — конденсатор; 12 — вивщ;
13 — обмежувач; 14 — контакт; 15 — д1афрагма;
16 — к1льце; 17 — гайка; 18 — захисний
ковпачок; 19 — ковпачок зарядного гшзда
шкал1 дозиметра не встановитьея на "О", теля цього вийняти дозиметр i3 зарядно-контактного гшзда; перев1рити положения нитки на сви\по: при вертикальному положенш нитки ii зображення повинно бути на "О".
Щоб не допустити похибки дозиметра внаслщок прогинання нитки, вщрахунок потр1бно починати при й вертикальному положенш.
Комплект ЫдивЬдуальних euMipweanie дози 1Д-11 призначений для шдивщуального контролю опромшення людей з метою первинно! д1агностики рад1ащйних уражень. До комплекту входять 500 шдивь дуальних вим1рювач1в дози 1Д-11 i вим1рювальний пристрш ВП.
1ндивщуальний вим1рювач дози 1Д-11 забезпечуе вим1рювання дози гамма- i зм1шаного гамма-нейтронного випромшення в д1апа- 30Hi в1д 10 до 1500 рад. Доза опромшення пщсумовуеться при nepi- одичному опром1ненн1 й збер1гаеться протягом 12 мюящв.
Конструктивно 1Д-11 складаеться з корпуса, тримача 3i скляною пластинкою (детектором). На тримач1 е порядковий номер комплекту i порядковий номер шдивщуального вим1рювача. У корпус вставлений шнур для закршлення в кишеш.
Вим1рювальний пристрш ВП призначений для застосування в стацюнарних i польових умовах. Живлення його вщ мереж1 змшно- го струму напругою 220 В, а також вщ акумулятор1в напругою 12 В або 24 В.
На переднш панел1 ВП розмицеш: 1ндикаторне цифрове табло, ручки встановлення нуля i кЈш1бровок, тумблер "Вкл", св1тлове табло встановлення нуля (-,0,+), ключ для розкриття 1Д-П "Откр", "Закр", вим1рювальне гшздо для встановлення детектора 1ндивщуального вим1рювача дози, клема "Земля".
Для пщготовки вим1рювального пристрою до роботи тумблер "Вкл" треба встановити у нижне положения, ручки "Уст. нуля" i "Калибровка" — в крайне л1ве положения, шдключити вщповщний кабель живлення до приладу, пот1м до джерела напруги. Шсля цього тумблер "Вкл" встановити у верхне положения, при цьому мае висвггитися один i3 покажчиюв: "-" або "+" i будь-як1 цифри на табло. Через 30 хв (шсля прогр1вання) прилад готовий до роботи.
Перед вим1рюванням дози 1Д-11 витримуеться не менше 1 год разом з вим1рювальним пристроем ВП в однакових температурних умовах.
Розкрити 1Д-11, детектор витягнути з корпуса i вставити у вимь рювальне гн1здо ВП. Великим пальцем право! руки дослати його разом з рухомим стаканом до упору i палець вщпустити. Детектор з рухомим стаканом мае залишатися заглибленим у вим1рювальному канал1. Цю операщю потр1бно повторити 3—4 рази. Записуеться третш або четвертий показник.
8 Цивильна оборона 225
Пот1м натиснути на детектор до упору i вщпустити. Детектор з рухомнм стаканом мае повернутися у початкове положения, теля цього витягнути його з вим1рювального гшзда, вставити в корпус i закрити ключем на переднш панел1 ВП. На табло мае встановитися кал1брувальне число, якщо воно не встановилося, то поворотом ручки "Калибровка" необхщно встановити кал1брувальне число i тшьки теля цього вим1рювати дозу наступним 1Д-11.
Комплект шдивщуальних дозиметр1в ДК-0,2 призначений для вим1рювання доз гамма-випромшювань, одержаних людьми при робот! з радюактивними речовинами або при перебуванш на забруд- ненш мкщевость До комплекту ДК-0,2 входять: 10 дозиметр1в ДК-0,2 i зарядний пристрш ЗД-6.
Дозиметр вим1рюе експозицшш дози гамма-випромшення вщ 0 до 200 мР у д1апазош енергш вщ 0,084 до 2 МеВ за вщсутност1 бета- випромшення з енертею вище 0,6 МеВ в штервал1 температур вщ -20 до +35 °С.
Похибка вим1рювання дозиметра в нормальних умовах (температура навколишнього середовища — 20 ± 5 °С, атмосферний тиск — 100 ± 4 кПа (750 ± 30 мм рт. ст.), вщносна волопсть пов1тря 65 ± 15 %) не перевищуе ± 10 % вщ кшцевого значения шкали).
Саморозряд дозиметра не повинен перевищувати:
а) в нормальних умовах за 24 години 2 подиши;
б) в умовах температури -20 °С за 4 години — 2 под1лки;
в) в умовах вщносно1 вологост1 95 % при температур! +20 °С за 48 годин — 3 подЬши. Дозиметр встановлюеться на "0" з допомогою зарядного пристрою ЗД-6 або шшого пристрою, що забезпечуе плав- ну змшу постшно1 напруги в межах вщ 180 до 250 В.
Конструкщя дозиметра ДК-0,2 показана на рис. 17.
Рис.

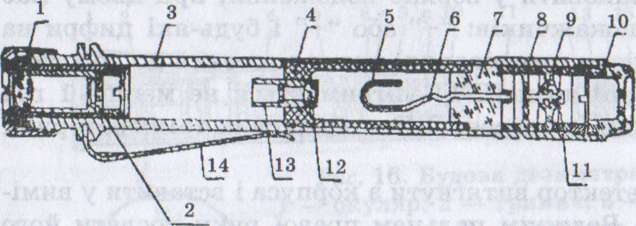

17. Будова дозиметра ДК-02:
1
— окуляр; 2 — шкала; 3 — корпус; 4 — камера
шшзаци; 5 — скляна нитка; 6 — електрод;
7 — 1золятор; 8 — обмежувач; 9 — д1афрагма;
10 — оправа захисна; 11 — контакт; 12 —
об'ектив; 13 — корпус; 14 — тримач
рошку, 1золятор (7) мае висош 1золяцшш властивость Внутр1шнш електрод (6) виготовляеться з алюмппевого дроту i в Micu;i кршлення скляно1 нитки мае и-под1бну форму. Скляна нитка (5) кршиться до Ц-под1бного електрода у двох точках. Скляна нитка з електродом у з1браному вигляд1 платинуеться методом катодного розпилення, утворюючи токопровщну систему з великою мехашчною стшкютю. Вщлжовий мехашзм складаеться з окуляра (1), об'ектива (12) i шкали (2). Шкала мае 20 подшок. Цша одте'х подшки вщповщае 10 мР.
Зарядна частина дозиметра — це контактна груиа, яка складаеться з обмежувача (8) i д1афрагми (9) i3 контактом (11). При натис- канш на дозиметр у зарядному гшзд1 контакт (11) замикае ланцюг: стержень зарядного гшзда, контакт (11), внутршнш електрод (6).
Корпус дозиметра закритий захисною оправою (10) для захисту д1афрагми вщ забруднення. Для кршлення дозиметра до одягу на Kopnyci е пружинний тримач (14).
Конденсатор, утворений камерою i внутр1шшм електродом, заря- джаеться до певного потенщалу. При вплив1 гамма-вииромшення в робочому об'ем1 камери пов1тря юшзуеться i потенщал камери змен- шуеться. Зменшення потенщалу камери пропорцшне екснозицшнш доз1 опромшення, тому, вим1рюючи змшу потенщалу, можна судити про одержану дозу опромшення.
Змша потенщалу камери проводиться з допомогою мш1атюрного електроскопа, що вмонтований в середину дозиметра. Вщхилення pyxoMoi системи електроскопа—платиновано'] нитки — вим1рюеть- ся за допомогою вщрахункового мжроскопа 3i шкалою, вщградуйо- ваною в м1л1рентгенах.
Пщготовка до роботи i порядок роботи дозиметра ДК-0,2 ана- лопчш дозиметру ДКП-50А i 1Д-1.
KpiM табельних та побутових прилад1в е прилади, що випуска- ються в1тчизняними та заруб1жними пщприемствами, як1 можна використовувати для оцшки небезпеки надзвичайно! ситуацй.
Для вим1рювання потужност1 експозицшно1 дози використовують 1МБ-21Б, ГО-27, S2010, EL-1119, EL-1101, EL-1103, EL-1119, S2010, ДРГ-OITI.
Для вим1рювання екв1валентно1 дози гамма-випромшювання за- стосовують: ДДГН-02, ДКГ-ОСД "грак", РМ-1203, РМ-1103 (1030224), ДРСРМ-1401, ДКГ-РМ-1203, ДКГ-029 "арбггр", ДБГ-04А, ДКР-04, EL-1101, EL-1119; для вим1рювання рентгешвського випромшюван- ня — ДКС-96М, ДКС-АТ5350, ДКР-АТ1103М.
3 метою контролю шдивщуально! екв1валентно! дози i потужност1 рентгешвського i гамма-випромшювання можна застосовувати ДКС-АТ3509В, ДКС-96Н (1030219), ДКС-02К "Кадмш", ДКГ-21 "Ecotest CARD", ДВГ-02Т, для вим1рювання накопичено! дози — ДТУ-01, ДКС-АТ(ДКС-АТ1123).
Грелка призначена для niflirpi- вання шдикаторних трубок пщ час виявлення ОР при температур! на- вколишнього повггря вщ -40 °С до +15 °С. Грьлкою користуються для пщ!гр!вання IT на inpHT при температур! нижче +15 °С на зоман — нижче 0 °С, а також для вщтаюван- ня ампул в шдикаторних трубках.
Протидимш фыьтри застосовують при визначенн! ОР у диму, noBiTpi, в якому е речовини кислого характеру, в сипких матер!алах, а також для вщбору проб диму.
Захисш ковпачки призначен! для розмщення в них проб Грунту, сипких матер!ал!в i захисту внутр!ш- ньо! поверхш лшки насадки вщ заражения краплями стшких ОР.
При nifl03pi щодо наявност! у noBiTpi ОР потр!бно над!ти проти- газ i обстежити пов!тря за допомо- гою IT, яш е в Ha6opi.
Обстежувати повпря !ндикатор- ними трубками, необхщно у такш посл!довност!: IT з червоним з трьома зеленими шльцями; IT з жовтим
IT
К1льцем 1 крапкою; шльцем.
Рис.
19. 1ндикаторш трубки:
а
— з червоною крапкою i
шль-
цем — для визначення зарину, зо- ману
i
Bi-lKc;
б
— з трьома зелени- ми кгльцями — для
визначення синильно! кислоти, хлорщану
i
фосфогену;
в
— з одним жовтим кЬгьцем для визначення
шриту; 1 — корпус трубки; 2 — наповню-
вач; 3 — ватт тампони; 4 — об- т1чник; 5 —
ампули; 6 — маркь ровочн1 к1льця
Монторинг i прогнозування надзвичайних ситуацм шрованим кшцем вставити в насос i прокачати 5—6 раз1в через Hei пов1тря, через другу — конт- рольну — повггря не прокачу- вати.
Пот1м ампулорозкривачем розбити нижш ампули обох трубок i пюля струшування ix спо- стер1гати за змшою забарвлен- ня наповнювач1в. Збереження червоного кольору наповнюва- ча в дослщшй трубщ пюля по- жовтшня його в контрольнш вказуе на наявнють ОР у небез- печних концентращях; одно- часне пожовтшня наповнюва- ча в обох трубках — на вщсут- HicTb OP у небезпечних концентрациях.
Вм1ст цнх же отруйних речовин у малонебезпечних концентращях (5-10~7 мг/л) визначають у такш же послщовност1, але роб- лять 50—60 качшв насосом, нижш ампули розбиваються не зразу, а через 2—3 хв пюля прокачування пов1тря. KpiM цього, в жарку погоду (35 °С i вище) нижню ампулу в контрольнш трубщ розбивають через 15 с пюля моменту струшування дослщно! трубки.
ОР у малих концентращях присутш, якщо до моменту утво- рення жовтого забарвлення в контрольнш трубщ збережеться червоний кол1р верхнього шару наповнювача дослано! трубки. Змша кольору до жовтого або рожево-оранжевого вказуе на вщ- суттсть ОР нервово-паралггично1 дп в малонебезпечних концентращях.
