3.5. Прилади для контролю радюактивного опромшення

Прилади шдивщуального дозиметричного контролю (1ДК) при- значен! для визначення отримано! людиною дози опром!нення за певний перюд часу у военний перюд i в екстремальних ситуащях мирного часу. Збер!гають i видають !х служби цив1льного захисту за мюцем роботи.Bci прилади 1ДК подшяються на два види: прямопоказуюч! — показания зн!маються безпосередньо; без шкали шдикаци ("сл1ш") —

показания зшмаються на спещальних пристроях i, як правило, в стацюнарних умовах.

KpiM цього, шдивщуальш дозиметри подшяються за: методом шдикацп, типом датчиюв, конструктивними особливостями, призна- ченням, видами реестрованих випромшювань, доз, д1апазоном доз.

Комплект ЫдивЬдуалъних дозиметрЬв ДП-22В i ДП-24 (рис. 13) призначений для вим1рювання доз гамма-випромшювань, отри- маних людьми за час перебування на зараженш мюцевост1 або при робот1 з радюактивними речовинами. Комплект ДП-24 складаеться i3 зарядного пристрою ЗД-5 дозиметр1в ДКП-50-А.

Дозиметр кишеньковий прямопоказуючий ДКП-50-А забезпечуе вим1рювання шдивщуальних доз у д1апазош вщ 2 до 50 Р при по- тужшхт дози вщ 0,5 до 200 Р/год.

Зарядка дозиметр1в проводиться вщ зарядного пристрою комп­лекту ЗД-5 або шшого джерела постшно! напруги, яке мае плавне регулювання в межах вщ 180 до 250 В при температур! вщ -40° до +50 °С. Саморозрядка дозиметра за нормальних умов не перебьлыпуе двох подьпок за добу.

Дозиметр ДКП-50-А потребуе бережного поводжен- ня: не можна допус- кати удар1в, пад1н- ня. Для зручност1 користування дози­метр мае форму ав­торучки i носять його в кишеш одягу.

12131415 16 17

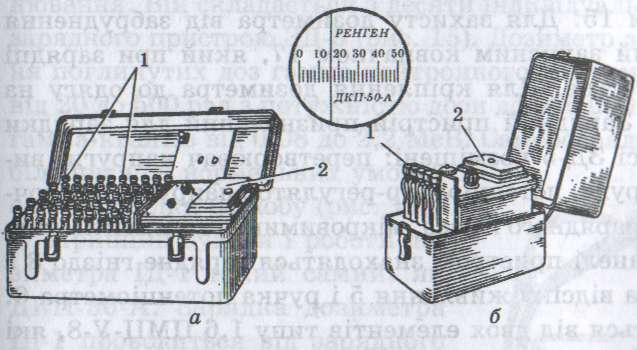

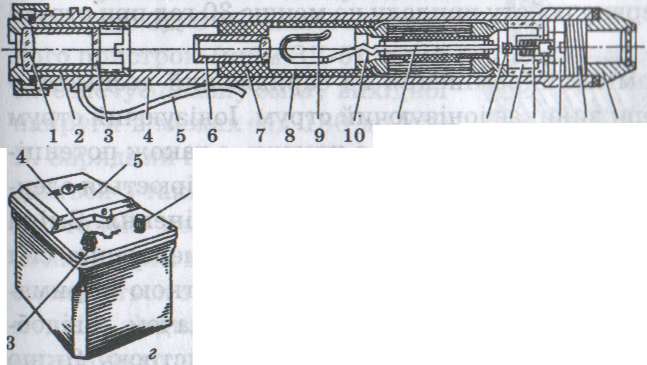

Рис. 13. Комплект шдивщуальних дозиметр1в:

а — ДП-22-В; б —ДП-24; в — дозиметр ДКП-50-А; 1 — лшза; 2 — окуляр; 3 — шкала; 4 — корпус; 5 — тримач; 6 — об'ектив; 7 — втулка; 8 — юшзацшна камера; 9 — нитка електроскопа; 10 — конденсатор; 11 — внутр1шнш електрод; 12 — контакт; 13 — обмежувач; 14 — д1афрагма; 15 —кшьце; 16 — гайка; 17 — захисний ковпачок; г — зарядний пристрш ЗД-5; 3 — зарядне гтздо; 4 — ковпачок зарядного гтзда; 5 — кришка в]дсжу живлення; 6 — ручка потенщометра

Цил1ндричний корпус 4, виготов- лений i3 дюралю- MiHiro, е зовшшш

м

електродом системи "камера — конденсатор". Малогабаритна ioHi- зацшна камера 8 виготовлена 3i струмопровщного преспорошку. MicTKicTb камери 1,8 см³. Зарядний потенщал камери 180—250 В. Конденсатор 10 емшстю 500 пф. Внутр1шнш електрод 11 виготовле- ний з алюмш1евого дроту i в мющ кршлення мае и-под1бну форму. Нитка 9 електроскопа кршиться до 11-под1бного електрода. Елект- роскоп платинуеться методом розпилення, утворюючи тонкопровщ- ну систему з великою мехашчною стшюстю.

Вщлшовий м1кроскоп складаеться з окуляра 2 (закршленого гай­кою), об'ектива б з втулкою 7, шкали 3. Шкала мае 25 подблок. Цша под1лки 2 Р. Зарядна частина дозиметра включае обмежувач 13 i д1афрагму 14 з контактом 12.

Натискуючи на дозиметр у зарядному гшзд1, контакт 12 замикае ланцюг: стержень зарядного гшзда — контакт 12 — внутр1шнш елек­трод 11. Шсля виймання дозиметра i3 зарядного гшзда пщ д1ею пружних властивостей д1афрагми 14 контакт повертаеться в почат- кове положения, запоб1гаючи розрядщ конденсатора через обмежу­вач 13. Зарядна частина герметизуеться д1афрагмою з прокладкою i гайкою 16 з шльцем 15. Для захисту дозиметра вщ забруднення його корпус закритий захисним ковпачком 17, який при зарядщ дозиметра вщгвинчуеться. Для кршлення дозиметра до одягу на Kopnyci е тримач 5. Зарядний пристрш призначений для зарядки дозиметр1в. У Kopnyci ЗД-5 розмщеш: перетворювач напруги, ви- прямляч високо! напруги, потенцюметр-регулятор напруги, лампоч­ка для пщсв1чування зарядного гн1зда, мшровимикач i елементи жив­лення. На верхшй панел1 пристрою знаходяться зарядне гшздо 3 з ковпачком 4, кришка вщсшу живлення 5 i ручка потенц1ометра 6. Живлення здшснюеться вщ двох елемент1в типу 1,6 ПМЦ-У-8, як1 забезпечують безперервну роботу приладу не менше 30 год при струм1 споживання 200 мА.

Пщ час впливу гамма-випромшення на заряджений дозиметр у робочому об'ем1 камери виникае юшзуючий струм. 1ошзуючий струм зменшуе початковий заряд конденсатора i камери, а також потенщ­ал внутрипнього електрода. Змша потенщалу, який вим1рюеться елек- троскопом, пропорцшна експозицшнш доз1 у-випромшення. Змша потенщалу внутрипнього електрода призводить до зменшення сил електростатичного вщштовхування м1ж в1зирною ниткою i трима- чем електроскопа. В1зирна нитка зближуеться з тримачем, а вщоб- раження ii перем1щуеться по шкал1 вщл1кового пристрою. Якщо тримати дозиметр проти св1тла i спостер1гати через окуляр за нит­кою, можна визначити отриману експозицшну дозу опромшення.

Заряджають дозиметр ДКП-50-А перед виходом у район радюак­тивного забруднення. Для цього необхщно:

• вщгвинтити захисний ковпачок дозиметра i захисний ковпа­чок зарядного гшзда ЗД-5; ручку потенцюметра зарядного пристрою повернути вл1во до упору;

• дозиметр вставити в зарядне гшздо зарядного пристрою, в цей час включаються пщсв1чування зарядного гшзда i висока напруга;

• спостер1гаючи в окуляр, злегка натиснути на дозиметр i, повер- таючи ручку потенцюметра вправо, встановити чорну нитку в пол1 дозиметра на нульову подшку шкали, теля цього вийняти дозиметр i3 зарядного гшзда i загвинтити ковпачок дозиметра i зарядного гшзда.

Дозиметр заряджений на 50 Р. Так само заряджають решту дози- метр1в. Дози опромшення в рентгенах визначають но шкал1 безпо- середньо в осередках забруднення особи, як1 отримали дозиметри. Показания видш з боку тримача дозиметра через окуляр при спря- мувант оглядового скла на будь-яке джерело св1тла.

Комплект тдивЬдуальних дозиметрЬв 1Д-1 (рис. 14) призначе- ний для вим1рювання поглинутих доз гамма-нейтронного випромь нювання. BiH складаеться з десяти шдивщуальних дозиметр1в 1Д-1 i зарядного пристрою ЗД-6 (рис. 15). Дозиметр забезнечуе вим1рюван- ня поглинутих доз гамма-нейтронного випромшювання в д1апазош вщ 20 до 500 рад з потужнютю дози до 366 ООО рад/год при енершях гамма-кванпв вщ 0,08 до 2,2 МеВ. Саморозрядка дозиметра не пере- бьпьшуе при нормальних умовах одше! подшки на добу (рис. 16)

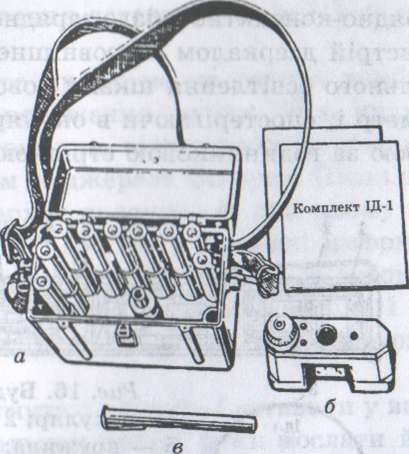

Рис. 14. Комплект 1ндивщуальних дозиметр1в 1Д-1:

а — загальний вигляд комплекту; б — зарядний пристрш ЗД-6; в — до­зиметр

Принцип будови i роботи до­зиметра 1Д-1 такий самий, як ДКП-50-А. Зарядка дозиметра 1Д-1 проводиться вщ зарядного пристрою ЗД-6 або шшого заряд­ного пристрою (кр1м ЗД-5), який забезпечуе плавну змшу вихщно! напруги в межах вщ 180 до 250 В. Зарядний пристрш ЗД-6 скла­даеться з таких основних вузл1в i деталей: перетворювача меха- н1чно1 енерги в електричну 5, який складаеться з чотирьох п'езоеле- мент1в, з'еднаних паралельно, i механ1чного пщеилювача, до скла­ду якого входять гвинтовий, кли- новий i важшьний механ1зми, за-

рядно-контактне гшздо 3 для шдклю- чення дозиметра, розрядник 4 для об- межеиия вихщно! напруги; ручки 2 для регулювання вих1дно1 напруги; дзеркала 6 для осв1тлення шкали до­зиметра при його зарядць

Принцип роботи зарядного при­строю: при обертанш ручки 2 за го- динниковою строкою важьльний ме- хан1зм створюе тиск на п'езоелемен- ти, як1, деформуючись, створюють на торцях р1зницю потенщал1в, прикла- дену таким чином, щоб по централь­ному стержню подавався "плюс" на центральний електрод шшзацшно1 камери дозиметра, а по корпусу "Mi- нус" на зовшшнш електрод юшзацш- HOi камери. Для обмеження вих1дно1 напруги зарядного пристрою пара- лельно п'езоелементам подключений розрядник.
