13.4. Штриховка сечений в аксонометрических проекциях

Согласно ГОСТ 2.317 - 68 ЕСКД линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из проекций диагоналей квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны координатным осям.

На pис. 13.15 показано построение направлений линий штриховки в изометрии. Для этого на осях Xp, Yp, Zp (или линиях, им параллельных) откладывают равные отрезки произвольной длины и соединяют их концы.

Рис.13.15.

Рис.13.16.

Hа pис. 13.16 показано построение направлений линий штриховки в диметрии. Для этого на осях Xp и Zp (или линиях, им параллельных) откладывают равные отрезки произвольной длины, а на оси Yp (или линии, ей параллельной) - отрезок, вдвое меньший, и соединяют их концы.

13.5.Построение аксонометрических изображений

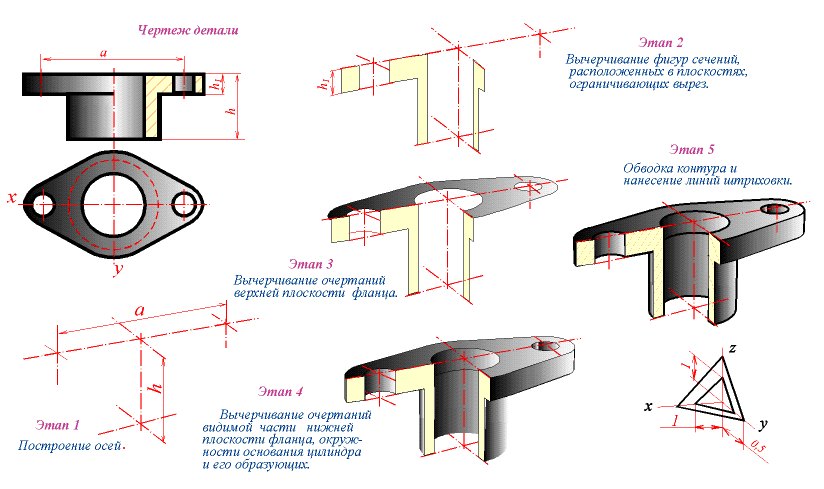

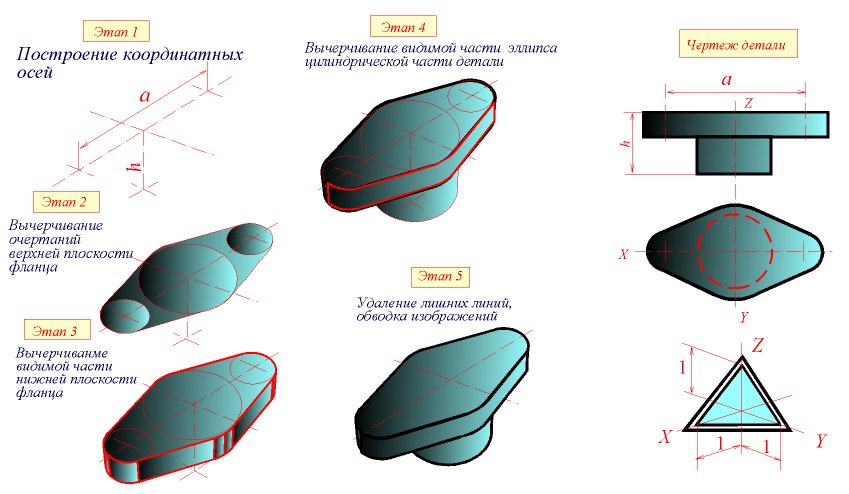

Переход от ортогональных проекций предмета к аксонометрическому изображению рекомендуется осуществлять в такой последовательности (рис. 13.17):

Рис.13.17. Построение аксонометрического изображения

1. На ортогональном чертеже размечают оси прямоугольной системы координат, к которой и относят данный предмет. Оси ориентируют так, чтобы они допускали удобное измерение координат точек предмета. Например, при построении аксонометрии тела вращения одну из координатных осей целесообразно совместить с осью тела.

2. Строят аксонометрические оси с таким расчетом, чтобы обеспечить наилучшую наглядность изображения и видимость тех или иных точек предмета.

3. По одной из ортогональных проекций предмета чертят вторичную проекцию.

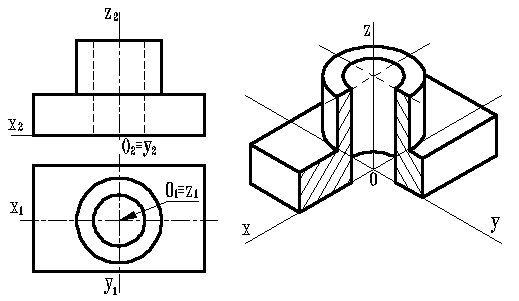

4. Создают аксонометрическое изображение, для наглядности делают вырез четверти.

 ГОСТ 2.317-69 определяет условности  и способы нанесения размеров при построении аксонометрического изображения, основное внимание следует обратить на следующих:

• Линии штриховки сечения в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям.

• При нанесении размеров выносные линии проводят параллельно аксонометрическим осям, размерные линии - параллельно измеряемому отрезку.

• В аксонометрических проекциях спицы маховиков и шкивов, ребра жесткости и подобные элементы штрихуют.

Аксонометрические проекции 3-X мерных тел

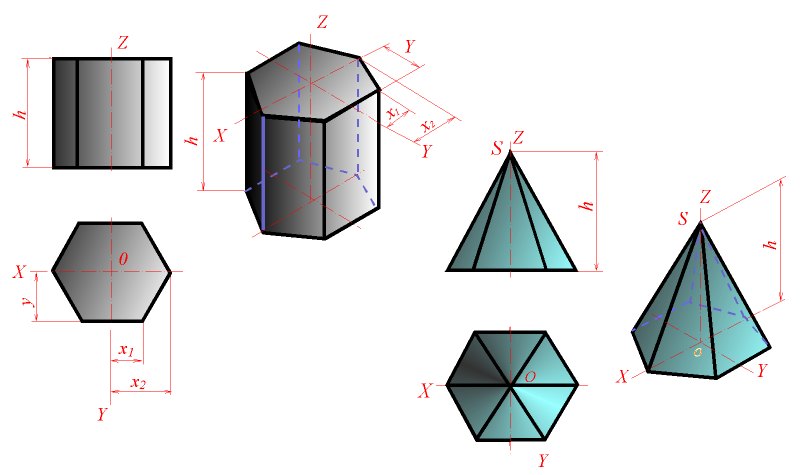

Построение проекций многогранников сводится к построению их вершин и ребер. Для призмы удобнее начинать с построения вершин полностью видимого основания. На pис. 35.1 показана шестиугольная призма, высота которой совпадает с осью Z, а верхнее основание расположено в плоскости осей X и Y. Изометрическая проекция этого основания строится точно так же, как проекция пятиугольника на pис. 13.18. Ход построения ясен из pис. 13.18.

Рис. 13.18

Так как длина всех боковых ребер призмы равна высоте призмы h, то для построения нижнего основания из вершин верхнего основания поведены прямые, параллельные оси Zp, и на них отложены отрезки, равные h. Концы отрезков соединены прямыми линиями.

Построение аксонометрической проекции пирамиды, изображенной на pис. 13.18, следует начать с построения основания, а затем из точки Op отложить на оси Zp высоту пирамиды и полученную вершину пирамиды Sp соединить с вершинами основания.
