1.Форма и размеры канавок при круглом и торцевом точении должны соответствовать черт. 1,2,3,4,5,6 и таблице 1.

Таблица 1

D	Наружное точение	Внутренние Точение	H	R	b
	d1	d2
До 10	d-0,3	d+0,3	0,25	0,5	2
Свыше 10 до 50	d-0,5	d+0,5
Свыше 50 до 100	d-1	d+1	0,5	1	3
Свыше 100	d-1	d+1

2.Допускается форма канавки при наружном и внутреннем точении по черт.7 и 8, таблице 2 и 3.

Таблица 2

d	R	h	ℓ
До 50	0,5	0,3	1
Св.50 до 100	0,8	0,5	1,5

Таблица 3

d1		R
d+0,5	152	0,3 max

3.Форма и размеры переходных канавок по черт.9,10 и таблице 4.

Таблица 4

d	R	H	b
До 10	0,5	0,15	2
Св.10 до 50	0,5	0,25	2
Св.50	1	0,5	3

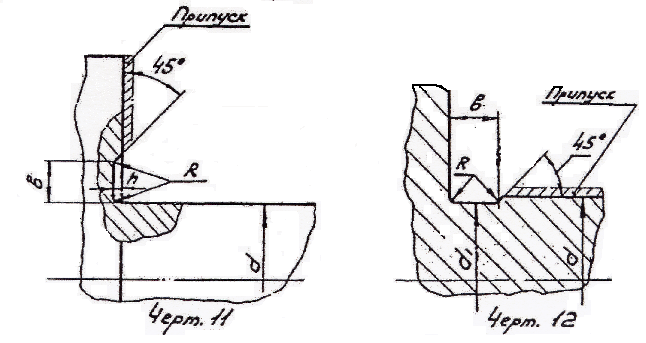

4. Форма и размеры канавок при круглом и торцевом шлифовании должны соответствовать черт. 11,12 таблице 5 и черт. 13; 14 таблице 6.

Таблица 5

d	Наружное точение	Внутренние точение	h	R	b
	d1	d2
До 10	d-0,3	d+0,3	0,25	0,5	2
Свыше 10 до 50	d-0,5	d+0,5
Свыше 50 до 100	d-1	d+1	0,5	1	3
Свыше 100	d-1	d+1

Таблица 6

D	R	b	R1		d1	d2	h
От 20 до 50	0,6max	2+0,3	----	452	d-2	d+0,5	----
Св.50	----		0,5max		----		0,25+0,2
