4. Будова лабораторної установки

Лабораторна установка містить:

• позиційний регулятор температури ЦР8001 з цифровим індикатором;

• датчик температури ТСМ;

• термостат як об'єкт регулювання температури повітря із вмонто­ваними в нього нагрівачем та вентилятором, що виконує функції управляючих органів об'єкта;

• тумблер SA для відключення регулятора температури від термос­тата при його настройці.

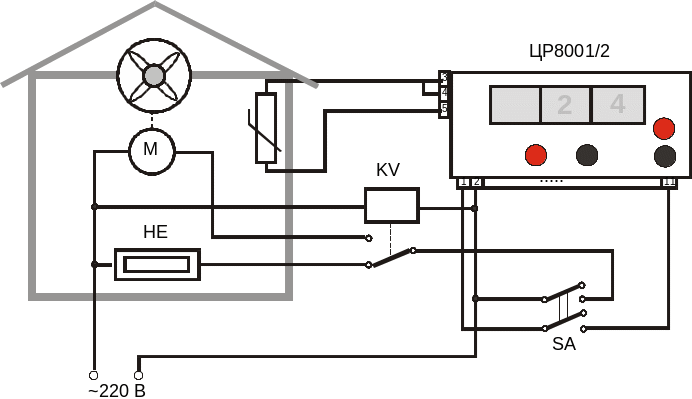

Рис. 3. Принципова електрична схема лабораторної установки

Технічна характеристика регулятора ЦР8001:

• діапазон регулювання температури -60... +180°С;

• клас точності 0,5;

• напруга живлення 220 В ± 10%;

• діапазон комутації активного навантаження змінним

струмом 0,1 –0,2А напругою 220 В ;

5. Порядок проведення роботи

1. Ознайомитись з призначенням і принципом дії регулятора тем­ператури.

2. Записати технічні характеристики регулятора, та вимірювальних приладів, які використовуються в роботі.

3. Підготувати на чернетці табл.1.

4. Вимкнути тумблер SA для виключення регулятора температури від термостата, після чого включити напругу, що подається на схему досліджуваної системи. На цифровому індикаторі регулятора тем­ператури з'явиться інформація про фактичне значення температури повітря в термостаті, яке треба занести в графу таблиці, що відпо­відає моменту часу t=0.

5. Настроїти регулятор температури на задані значення T_{0 мах} і T_{0 мin}, визначені викладачем, для чого натиснути червону кнопку на ли­цевій панелі регулятора температури і, повертати червону ручку до тих пір, доки на цифровому табло регулятора не з'явиться значення температури, рівне T_{0 мах}. Відпустити червону кнопку, після чого натиснути чорну кнопку і, повертати чорну ручку до тих пір, доки на цифровому табло не з'явиться значення температури, рівне T_{0 мin}. Відпустити чорну кнопку.

6. Ввімкнути тумблер ВК. При цьому включиться нагрівальний еле­мент, про що сигналізує лампочка на схемі системи. Починаючи з цього моменту, проводити фіксацію температури в таблиці з інтер­валом 30 с. Виміри температури проводити до моменту часу, ко­ли нагрівальний елемент включиться четвертий раз.

7. За отриманими результатами вимірювання температури T повітря в термостаті побудувати графік залежності температурі Т від часу t.

8. Нижче побудованого графіка побудувати два графіки залежності U_НЕ і U_ВЛ від часу t (залежності керуючій дії регулятора від часу в процесі стабілізації температури).

9. Зробити висновки по роботі, в яких проаналізувати характер зміни температури повітря в термостаті в процесі її стабілізації і причини такої зміни.

6. Оформлення звіту

Звіт повинен містити:

• назву лабораторної роботи , її мету;

• технічні характеристики регулятора температури та приладів, які використовуються в роботі;

• електричну схему лабораторної установки;

• таблиці з результатами вимірювань;

• графіки залежності Т(t), U_НЕ(t) i U_ВЛ(t), зображені один під одним;

• висновки по роботі з аналізом роботи системи стабілізації тем­ператури повітря в термостаті;

• відповіді на контрольні запитання.
