Р ис. 6 Часова діаграма т-тригера

Рис. 7 Схема чотирирозрядного двійкового лічильника

Перекидання тригера проходить у моменти зникнення напруги на його вході (моменти t₁, t₂, t₃, t_n). З діаграми видно, що при такому спрацюванні тригера кількість імпульсів на виході в два рази менша, ніж на вході. Цю властивість Т-тригера використовують для побудови двійкових ЛІЧИЛЬНИКІВ, призначених для підрахунку кількості імпульсів, що надходять на вхід лічильника, та фіксації цього числа у вигляді двійкового коду. Кількість Т-тригерів у лічильнику визначає його розрядність. Схему чотирирозрядного двійкового лічильника наведено на рис.7, а умовне позначення - на рис. 8.

З

Рис. 8 Умовне позначення чотирирозрядного двійкового лічильника

діаграми видно, що, наприклад, у момент часу t₁ кількість імпульсів на вході лічильника дорівнює 0 і його вихідний двійковий код має вигляд 0000 (тобто Q4 = 0, Q3 = 0, Q2 =0, Q1 =0), а в момент часу t₂ кількість імпульсів на вході 3 і вихідний двійковий код має вигляд 0011 (тобто: Q4 = 0; Q3 = 0; Q2 = 1, Q1 = 1).

Кожну десяткову цифру N від 0 до 9 можна подати у вигляді:

N=Q₄·2³ + Q₃·2² + Q₂·2¹ + Q₁·2⁰,

де коефіцієнти Q1, Q2, Q3, Q4 можуть приймати значення 0 або 1.

Рис. 9 Умовне позначення двійково-десяткового дешифратора

4. Будова лабораторної установки

Рис. 10 Схема експериментальної установки для аналізу роботи найпростіших логічних елементів ТА-НІ і АБО

Лабораторна установка являє собою змонтовані на панелі логічні елементи АБО та ТА-НІ,Т-тригер, двійковий чотирирозрядний лічильник з дешифратором. Виходи логічних елементів виведено на клеми ВИХІД, до яких підключається вольтметр. Напруга на входи елементів подається за допомо­гою вимикачів. Електричні схеми установок для дослідження логічних елементів аналогічні. Схему дослідження роботи ло­гічного елемента АБО наведено на рис. 11.

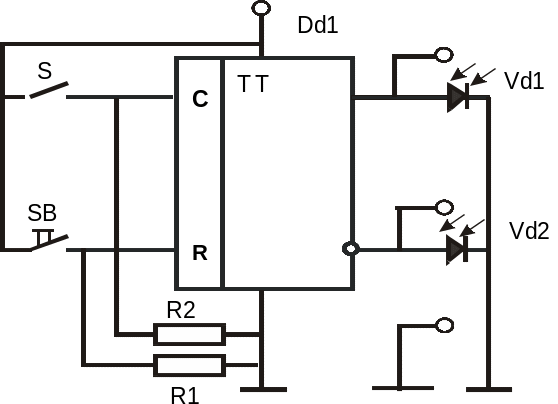

Схему для аналізу роботи Т-тригера наведено на рис. 12. До виходів тригера підключені світлодіоди та клеми, до яких підключається вольтметр, а подача імпульсів на вхід моделюється за допомогою вимикача.

Рис. 11 Схема експериментальної установки для аналізу роботи Т-тригера

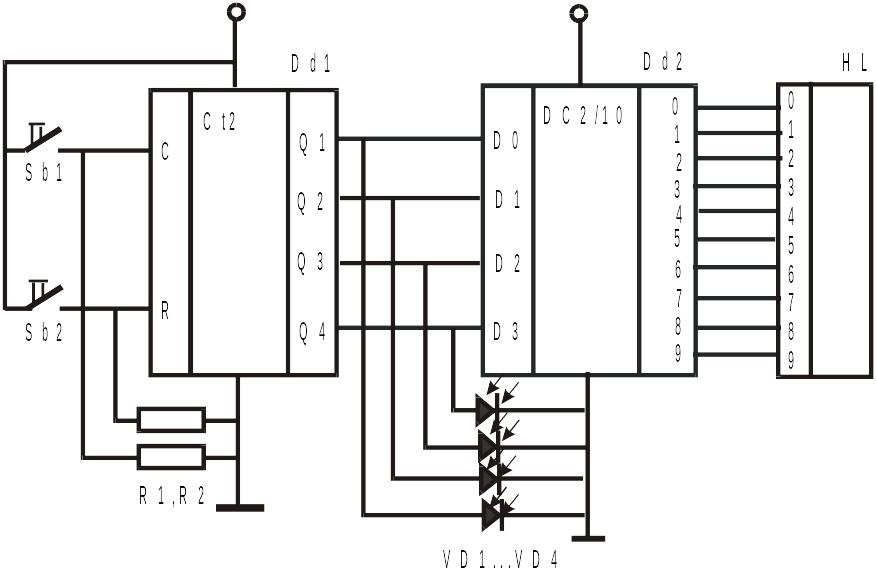

Електричну схему установки для аналізу роботи лічильника та дешифратора наведено на рис. 12. До виходів двійкового лічиль­ника приєднано світлодіоди та входи дешифратора. На вихід остан­нього ввімкнуто цифровий індикатор.

П одача імпульсів на вхід лічильника моделюється за допомогою кнопки SB1.

Рис. 12 Схема експериментальної установки для аналізу роботи лічильника і дешифратора

5. Порядок проведення роботи

1. Ознайомитись з призначенням, принципом дії логічних елементів АБО , ТА-НІ, Т-тригера, двійкового чотирирозрядного лічильника, дешифратора, а також будовою лабораторних установок, технічними характеристиками приладів, що використовуються в роботі.

2. Подати живлення на лабораторний стенд.

3. Перебрати всі можливі комбінації нулів та одиниць (0 – контакти вимикача розімкнуто, 1 – контакти вимикача замкнуто) на вході в логічні елементи (всього 16 комбінацій), вимірюючи при цьому нап­ругу на виході елементів. Результати вимірів записати в табл.1.

4. Нарисувати схеми лабораторних установок і записати в таблицю.

5. Технічні характеристики приладів, що використовуються в роботі.

6. Подати живлення на лабораторний стенд.

7. Перебрати всі можливі комбінації нулів та одиниць (0 – контакти вимикача розімкнуто, 1 – контакти вимикача замкнуто) на вході в логічні елементи (всього 16 комбінацій), вимірюючи при цьому, нап­ругу на виході елементів. Результати вимірів записати в табл.1.

8. Проаналізувати роботу Т-тригера, імітуючи подачу імпульсу на його вхід за допомогою вимикача S (О - контакти вимикача розімкнуто, 1 - контакти вимикача замкнуто). Результати вимірів для виходу Q записати в табл. 2.

9. Нарисувати часову діаграму роботи Т-тригера.

10. Проаналізувати роботу лічильника і дешифратора, для чого спо­чатку натиснути на кнопку СБРОС для обнулення вихідних сиг­налів лічильника і дешифратора. Показання лічильника і дешиф­ратора, які відповідають кількості імпульсів на їх входах, занести в табл. 3. Натискуючи кнопку SB один раз, імітуємо подачу од­ного імпульсу на вхід лічильника. Покази лічильника і дешиф­ратора, які відповідають кожному імпульсу, занести до табл.3, послідовно добавляючи на вхід лічильника по одному імпульсу.
