2.1 Подготовка строительной площадки.
В целях сокращения продолжительности строительства, а также экономии затрат проходка клетевого ствола может осуществляться с частичным использованием постоянного шахтных подъемов (шахтный копер, подъемные машины основного и вспомогательного подъемов и др.) или с сооружением временных проходческих копров. В период проходки может использоваться следующее постоянное оборудование:
- надшахтный укосный копер с соответствующими фундаментами, изготавливается и устанавливается полная конструкция копра на время проходки клетевого ствола, за исключением опорной ноги с отметки +46,500 до поверхности. Эта опора в зависимости от календарного графика работ может быть установлена позднее;
- подъемная машина с клетью для шахтного ствола (клетевой ствол) с соответствующим фундаментом;
- канатные шкивы;
- установка вспомогательного (аварийно-ремонтного) одноканатного подъема для клетевого ствола.
Для ведения работ по тампонированию обводненных горных пород предусматривается строительство следующих временных зданий и сооружений:
- здание тампонажного узла;
- резервуара воды;
- пруд-отстойник технической воды;
- трубопроводов для подачи тампонажного раствора.
Расположение временных зданий и сооружений выполняются с учетом возможности строительства постоянных зданий и сооружений:
- фундаменты под копер клетевого ствола;
- зданий проходческих подъемных установок бадьевого и полкового подъемов и здания постоянных ПМ (уточняется проектом);
- здание вентиляторной установки на 2 вентилятора типа ВЦЦ-15 с калориферной установкой (или аналогично зарубежного производства, уточняется проектом);
- здание приготовления патронов-боевиков, расположенных на расстоянии, не менее 50 м от ствола.
Для ведения работ по бурению замораживающих скважин предусматривается строительство временных зданий и сооружений:
- здание замораживающей станции;
- здание склада аммиачных баллонов;
- здания рассольных насосов;
- резервуара воды;
- четырехсекционной вентиляторной градирни;
- рассолопроводов.
Для проходки специальным способом скипового ствола предусматривается строительство следующих основных зданий и сооружений:
- фундаменты под копер скипового ствола;
- укосный копер;
- надшахтное здание;
- здания двухбарабанной подъемной машины;
- здания лебедочных № 1 и №2;
- здание БУКСа (или аналогичной зарубежного производства, уточняется проектом);
- здание вентилятора на один вентилятор типа ВЦ-15 с калориферной установкой;
- здание временной воздушной компрессорной станции;
- ангара для ремонтных и подготовительных работ со встроенными мастерскими.

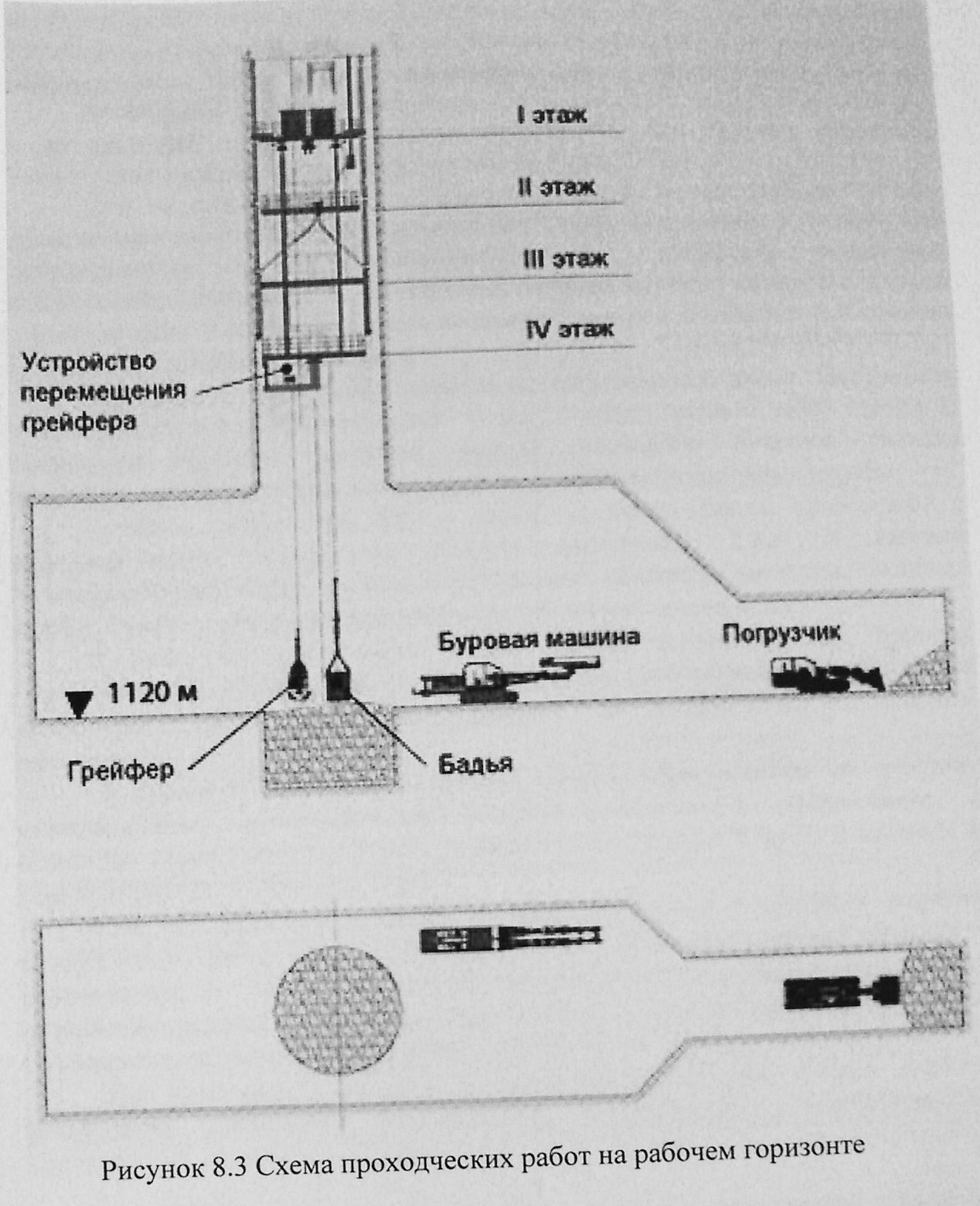

Схема проходческих работ на рабочем горизонте
Сечение шахтных стволов в тюбинговой и бетонной частях
2.2 Характеристика скипового ствола №1
Диаметр ствола в свету -7,0м.
Глубина ствола -1179,0м.
Постоянная крепь ствола: В верхней обводненной части(0-530м) -чугунные тюбинги
В нижней части(530-1179м) -монолитный бетон(в части интервала- чугунные тюбинги согласно проекта)
Тип подъёма -один двухскиповой подъем и вспомогательный одноклетевой подъем
Тип армировки -канатные проводники для двухскипового подъема и консольная с металлическими проводниками для вспомогательного
Тип подъемной машины:
Для двухскипового -шестиканатная ПМ наземного базирования
Для вспомогательного односкипового подъема – одноканатная с многослойной навивкой каната на барабан.
Тип шахтного копра -укосный
Грузоподъемность скипов -55т
Высота скипового подъема -1150м
Режим работы скипового подъема:
Количество рабочих дней в году -330
Общее число часов работы в сутки -18
Коэффициент неравномерности подъема -1,35
Производительность скипового подъема:
Часовая -не менее 1590 т
Годовая -не менее 7 млн.т
Однобарабанная подъемная машина и вспомогательного подъема скипового ствола
Шахтный копер скипового подъема

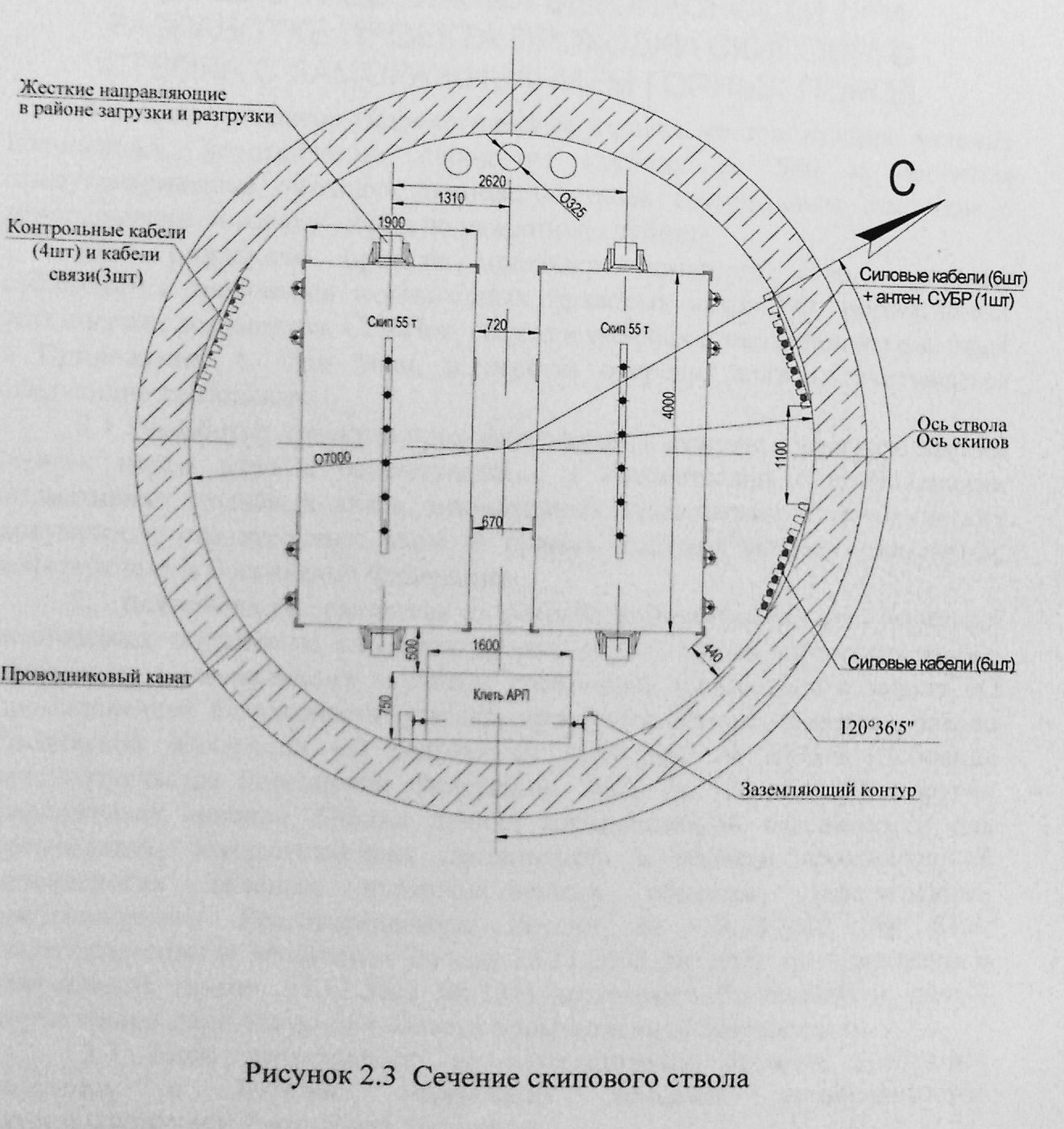

Сечение скипового ствола

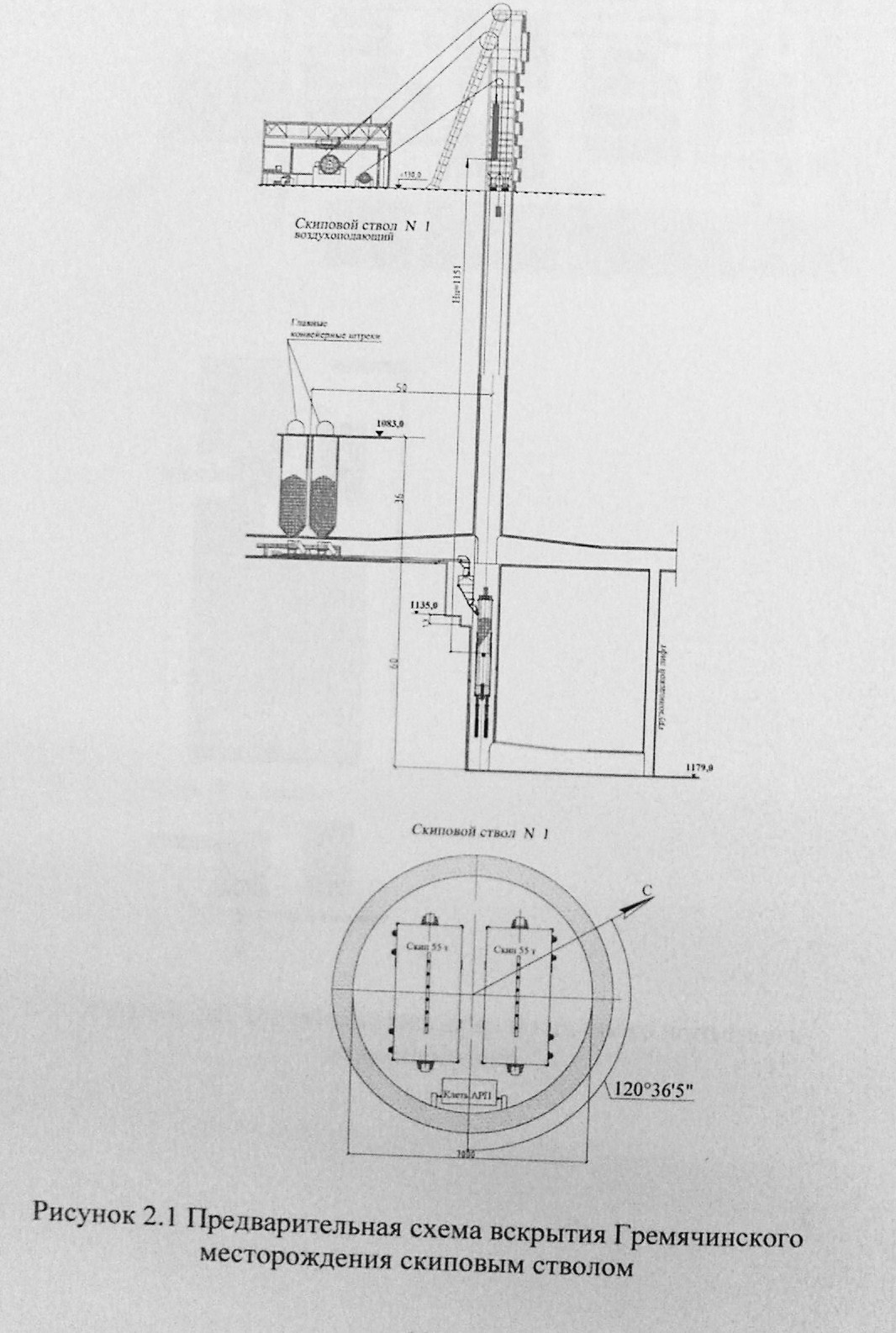

Предварительная схема вскрытия Гремячинского месторождения скиповым стволом
