4.5. Описание работы линии по сращиванию заготовок.

_{Тип ECONOMIK 3/6-VH.}

_{Техническая характеристика}

-Тип ЕСОNOМ1К З/6

-Завод, номер 042

-Год.изготовл. 2001

Подключительная сила 35КW

Кomprimiran воздух 6-8 bar

Расход воздуха 320 Ni

Отсаcывание 1 х200 мм +1 х 80мм

Скорость отсасывающего воздуха 28 м/сек

- Вес 5500кг

Размеры входных элементов:

длина обрабатываемых продуктов 190 - 1000 мм

ширина обрабатываемых продуктов 20 - 120 мм

толщина обрабатываемых продуктов 20-80 мм

длина обработанных заготовок от 3000 - 6000 мм

Технические сведения фрезы

-тип фрез пакетный

-капацитета фрез до 1,8 cikla/min

-мощность двигателя фрез 11 кВт

-обороты шпинделя фрез 6000 об./мин

-мощность двигателя дробилки 4кВт

-обороты шпинделя дробилки 6000 об./мин

-мощность двигателя привода коляски 0,75 кВт

-ширина коляски 500 мм

-скорость коляски 0-15 м/мин

-высота рабочего стола 500 х 120 мм

Фрезы на рабочих спинделях

-фрезы для вертикального соединения D=180мм

В=120 мм

d=50 мм

-дробилка D=200 мм

В=20 мм

d=30 мм

Устройство для нанесения клея

-тип Т 160

-клей холодный

Технические сведения склада

-мощность двигателя на входе 0,37 кВт

-мощность двигателя на выходе 0,75 кВт

Технические сведения цепового транспортера

-цеп левый и правый 21,5 кВт

-скорость до 90 м/мин.

Технические сведения пресса

тип пресса гидравлический

капацитета пресса до 3 cikla/min

hабочая длина пресс 6000 мм

мощность двигателя пилы 3 кВт

мощность двигателя гидравлики 4кВт

Пила для торцовки

-круглая пила D=400 мм

В=4 мм

d=25 мм

-Сила сжатия пресса 1200

-Габариты 4990х 15000 мм

-Вес 5100 кг

Машина служит для соединения коротких кусков древесина в длинные, которые можно обрабатывать на любой обрабатывающей машине. Эта машина обеспечивает соединение заготовок в горизонтальном и вертикальном направлении (для производства мебели , массивных деревянных пластов). Машина состоит из пилящих частей, склада, цепного транспортера и пресса.

На пилящей части обрабатывают пакет с одной и другой стороны, смазывают его клеем и перемещает пакет в склад. Со склада пакет передвигается под вертикальную поддержку, которая передвигает кусок за куском на конвейер. Эти куски древесины отправляют на цепной транспортер, где и происходит правильное и аккуратное сращивание элементов. Когда пресс заполнен заготовками, начинается автоматическая работа пресса.

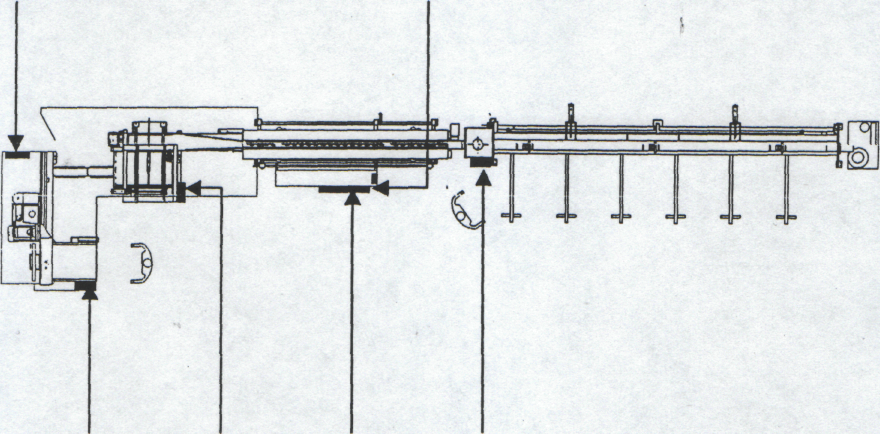

Для правильной и безопасной работы с машиной необходимо уметь правильно пользоваться выключателями. Функции выключателей на определённых местах управления показаны на рисунке 2.2:

ПУЛЬТ П-10

ПУЛЬТ П-0

ПУЛЬТ П-4 ПУЛЬТ П-1 ПУЛЬТ П-2 ПУЛЬТ П-3

Устройство состоит из пяти зависящих друг от друга частей:

• Пилящая часть

• склад

• цепное движение

• гидравлический пресс

Пилящее устройство обрабатывает элементы с обеих сторон, смазывает их клеем; пресс сжимает и спаивает куски.

Для управления машиной требуется два человека. Один человек должен наполнять пилящие устройство древесиной, а второй человек должен разгружать пресс. Рабочие должны выполнять свою работу профессионально, иметь справку от врача, подтверждающую, что они физически здоровы и способны выполнять работу с машиной; рабочие также должны обладать соответствующим знанием для безопасной работы.

Меры безопасности, которые необходимо принимать во время работы:

• Опасность работы с пилящими и другими движущимися частями машины:

МЕРЫ: Все части машины, которые находятся в движении, должны быть

закрыты защитными крышками, экранами и заслонами. Перед работой обязательно проверить в каком состоянии находятся эти части и находятся ли они на своём месте.

• Опасность при работе с режущими устройствами:

МЕРЫ: Перед монтажом режущих устройств, необходимо проверить их состояние; ни в коем случае нельзя пользоваться оборудованием, если оно повреждено. Проверить состояние зубцов, которые должны быть острыми и хорошо закреплёнными.

• Опасность для других рабочих, находящихся рядом с машиной:

МЕРЫ: Все движущиеся части машины должны быть огорожены и защищены. Детали машины, представляющие опасность должны быть недоступны и огорожены.

• Опасность при смазывании, уборке и наладке машины:

МЕРЫ: Во время смазывания, уборки и наладки машины, необходимо выключить главный выключатель и перекрыть поставку воздуха. К работе приступать, когда все движущиеся части остановятся. Обязательно выставить надпись РЕМОНТ МАШИНЫ!

• Опасность при ремонте устройств с пневматическим и гидравлическим приводом:

МЕРЫ: При ремонте таких устройств необходимо выключить машину из электрической сети и перекрыть поставку воздуха.

• Опасность, которую представляет высокое напряжение:

МЕРЫ: При подключении электричества необходимо принять меры предосторожности перед высоким напряжением. Принять во внимание правила и инструкцию по защите.
