ЛЕКЦІЯ №10

Тема «розвязання інженерних задач по топографічним картам та планам» план

1. Читання топографічних карт та планів

2. Визначення довжин ліній

3. Визначення прямокутних координат

4. Визначення дирекційних кутів та азимутів

5. Розв’язання прямої та оберненої геодезичних задач

6. Визначення висот точок і стрімкості схилу

7. Побудова на карті лінії з заданим ухилом

8. Побудова профілю місцевості

9. Визначення меж водозбірної площі

10. Визначення площ

11. Визначення об’ємів земляних мас

1. Читання топографічних карт та планів

Для комплексного розв’язання різноманітних завдань при вишукуваннях, проектуванні, зведені та експлуатації інженерних споруд треба вміти читати зміст топографічних карт та планів.

Зміст карт та планів зображений умовними знаками, які розкривають характер, смисловий зміст зображення об’єктів та рельєфу місцевості.

Читати карту означає вміння по умовним знакам зрозуміти, розпізнати і описати інформацію про ситуацію та рельєф місцевості, їх природні та технічні характеристики.

Для вирішення інженерних задач по картам та планам визначають:

• наявність геодезичних пунктів;

• характер рельєфу топографічної поверхні;

• гідрографію;

• рослинність;

• населені пункти, промислові, енергетичні та сільськогосподарські підприємства, аеродроми, порти, пристані і т.д.;

• наявність залізничних, автомобільних шляхів, покращених та ґрунтових доріг, нафто- та газопроводів, ліній зв’язку і т.і.

По характеру горизонталей, позначкам точок, характерним лініям рельєфу (вододілу та водозбору) визначають характер рельєфу земної поверхні (рівнинний, горбистий, пересічений, гірський), наявність скелястих обривів, промоїн, ярів, крутизну схилів і т.і.

При вивчені гідрографічних об’єктів (річок, озер, болот, струмків, каналів) звертають увагу на їх ширину, розмір, характер берегів, наявність переходів (мостів та бродів), глибину, швидкість течії і т.д.

Для визначення характеристик окремих об’єктів і явищ використовують пояснювальні умовні знаки:

• назви населених пунктів, річок, лісів, урочищ та інш.;

• скорочені написи характеру виробництва, матеріалу споруд, покриття доріг і т.д. розшифровують за допомогою умовних знаків;

• числові характеристики висоти, товщини дерев; довжини, ширини та вантажопідйомності мостів, ширини покриття доріг; напрям та швидкість течії води в річках і т.д.;

• знакові символи породи дерев у лісі, чагарників, лук, болота і т.д.

На основі проведеного камерального вивчення карти складають письмовий опис про ситуацію і рельєф місцевості, їхні природні та технічні характеристики.

2. Визначення довжин ліній

Геометричні параметри об’єктів місцевості можна визначати за допомогою чисельного, лінійного або поперечного масштабів карти та плану.

Довжина горизонтального прокладання лінії на місцевості визначиться за формулою

Д = d_пл · М. (1)

Довжину нахиленої лінії місцевості L визначають за формулою

, (2)

де  – кут нахилу місцевості .

Якщо виміряно горизонтальне прокладання Д лінії на місцевості, то її довжину на топографічному плані визначають за формулою

. (3)

Довжину ламаної лінії (рис. 3.1) визначають як суму довжин окремих їх прямих ділянок за формулою

Рис. 3.1. Вимірювання довжини ламаної лінії

. (4)

Вимірювання довжини хвилястої лінії виконується шляхом її поділу на приблизно прямолінійні відрізки. За допомогою вимірювача (рис. 3.2,а) послідовним відкладанням відрізків Д₀ визначають їх кількість п.

Довжину залишку Д визначають окремо. Тоді загальна довжина хвилястої лінії визначиться за формулою:

Д_АВ = п·Д₀ + Д , (5)

де Д₀ – визначена довжина прямолінійного відрізка.

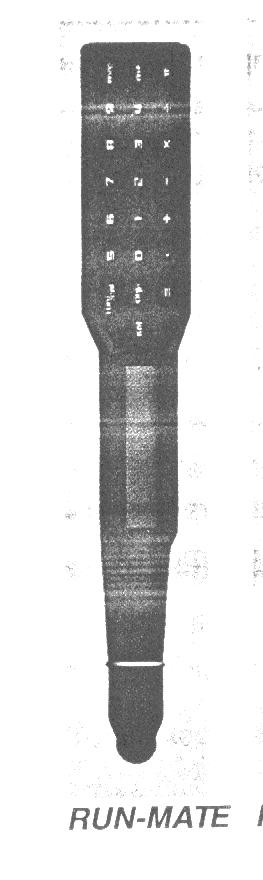

При вимірюванні ліній великої довжини доцільно використовувати курвіметр (рис. 3.2,б,в).

а

б

в

Рис. 3.2. Вимірювання довжини хвилястих ліній

а – за допомогою вимірювача; б – механічний курвіметр; в – електронні курвіметри

Загальна довжина лінії визначиться за формулою

Д_АВ = (100п + l) мм  М. (6)
