Лабораторное занятие 8 Построение литолого-стратиграфической колонки.

Задание. На миллиметровой бумаге постройте литолого-стратиграфическую колонку Астраханского свода в масштабе в 1 мм 50 м. Волнистой линией покажите стратиграфические несогласия. Соответствующими цветами закрасьте отложения различного возраста. Пример построения литолого-стратиграфической колонки см. на рис. 6, условные обозначения см. на рис. 1.

На литолого-стратиграфической колонке (см. рис. 6) в возрастной последо­вательности снизу вверх от древних к молодым отложениям условной штри­ховкой изображаются осадочные, вулканические и метаморфические породы, развитые на территории исследования (рис. 7). Интрузивные образования на колонке не показываются.

Породы на колонке расчленяются в соответствии с выделяемы­ми на карте стратиграфическими подразделениями. Слева на ко­лонке указываются стратиграфическое положение пород (эрате­ма, отдел, ярус) и индекс; справа – мощность (в метрах) и характеристика пород, встреченные в слоях окаменелости и т.д. Масштабы для пос­троения колонок в зависимости от общей мощности пород могут быть различными. Их высота не должна превышать 40-50 см, ширина граф 1-4 см. Если из-за большой мощности одного или нескольких стратиграфических подразделений, то допускается делать «разрывы» (не более трёх на колонку) внутри литологически однородных слоёв. Эти разрывы изображаются двойной (с промежутком 1-2 мм) волнистой линией. При колебаниях мощности в колонке отра­жается максимальное ее значение, а цифрами указываются край­ние пределы. Согласные границы на колонке изображаются прямы­ми линиями, параллельные несогласия – волнистыми, а угловые –зубчатыми.

Оформление литолого-стратиграфической колонки. В верхней части листа пишется название колонки (Например: литолого-стратиграфическая колонка Сарпинского прогиба и т.п.). Далее чертится сама колонка. Ниже колонки подписываются условные обозначения и автор работы.

Данные для построения литолого-стратиграфической колонки.

Возраст отложений	Мощность (м)	Литологический состав
Верхнедевонские	500	Известняки
Нижнекаменноугольные	400-600	Известняки
Среднекаменноугольные	150-250	Известняки
Верхнекаменноугольные	800	Алевролиты, песчаники, известняки
Нижнепермские	50-3500	Аргиллиты, каменная соль
Верхнепермские	2800	Аргиллиты, песчаники, алевролиты
Нижнетриасовые	1000	Глины, алевролиты, известняки, доломиты, мергели
Среднетриасовые	500	Известняки, глины, алевролиты, доломиты
Верхнетриасовые	300	Глины с прослоями алевролитов, песчаники
Нижнеюрские	150	Алевролиты, песчаники, глины
Среднеюрские	150-600	Песчаники, глины
Верхнеюрские	50-150	Песчаники, известняки
Нижнемеловые	200-400	Песчаники, алевролиты, глины
Верхнемеловые	150-200	Известняки, глины
Нижнепалеогеновые	200	Мергели, известняки, алевролиты, глины
Среднепалеогеновые	300	Глины с прослоями алевролитов, известняки
Верхнепалеогеновые	1000	Глины с прослоями песчаников
Нижненеогеновые	250-400	Глины, песчаник, гравий, галечник
Четвертичные	100-150	Пески, супеси, глины, суглинки

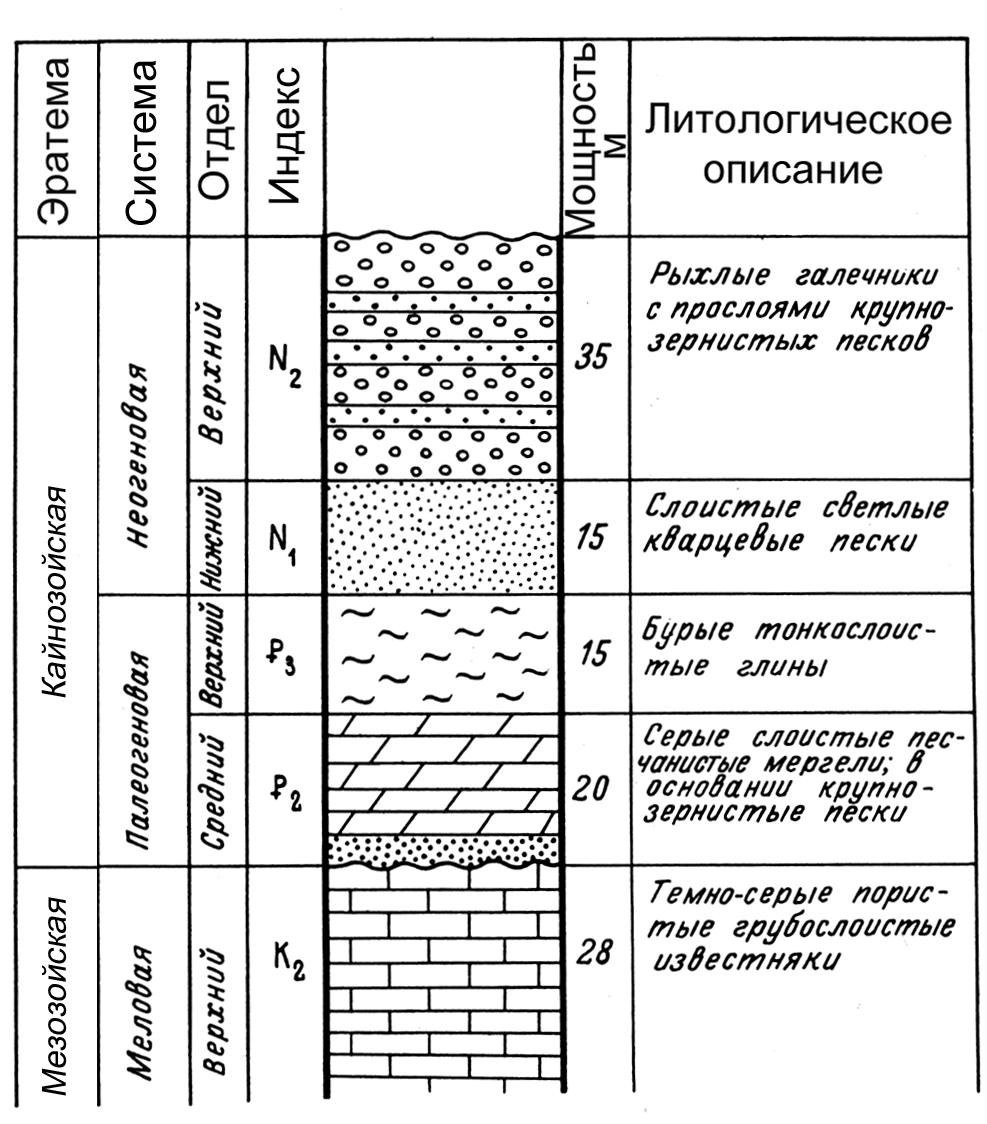

Рис. 6 Пример построения литолого-стратиграфической колонки территории р. Кача.
