Лабораторное занятие 6 Определение магматических, осадочных и метаморфических горных пород.

Задание. Из представленных образцов определите основные особенности и названия горных пород и занесите их в таблицу:

№ образца	Тип	Подтип	Структура	Текстура	Солёность, р-ция с HCL	Название

Лабораторное занятие 7 Условные обозначения на геологических картах. Геохронологическая шкала.

Задание 1. Изучите и зарисуйте в тетради условные обозначения магматических горных пород (табл. 2), штриховые условные знаки на геологических картах (рис. 1-5).

Задание 2. Изучите и зарисуйте в тетради международную стратиграфическую (геохронологическую) шкалу (табл. 3) и выучите названия основных эонов, эр, подгрупп, периодов и эпох от древних отложений к наиболее молодым. Так же знать возраст эонов, эр, и подгрупп.

Таблица 2. Условные обозначения магматических горных пород.

Название породы	Буквенное обозначение	Цветовое обозначение
Граниты	γ (гамма)	красный цвет (для всех кислых пород)
Диориты	δ (дельта)	темно-малиновый (для всех средних пород)
Сиениты	ξ (кси)	крсновато-оранжевый (для всех щелочных пород)
Габбро	ν (ню)	густо-зеленый (для всех основных пород)
Гипербазиты	σ (сигма)	– фиолетовый, темно-фиолетовый (для всех ультраосновных пород) кайнозойские эффузивы обозначаются: кислые – оранжевым, а основные – темно-зеленым цветом
Перидотиты	υ (ипсилон)
Анортозиты	θ (тэта)
Липариты	λ (ламбда)
Трахиты	τ (тау)
Андезиты	α (альфа)
Дациты	ζ (дзета)
Базальты	β (бета)
Фонолиты	φ (фи)
Пикриты	π (пи)
Кимберлиты	ι (йота)

Рис. 1 Штриховые условные обозначения осадочных пород:

1- глыбы, 2- валунники и галечники, 3- щебень, 4- гравий, 5- дресва, 6- пески, 7- алевриты, 8- глины, 9- конгломераты, 10- глыбовые брекчии, 11- гравелиты, 12- песчаники, 13- алевролиты, 14- аргиллиты, 15- известняки, 16- доломиты, 17- мергели, 18- фосфориты, 19- трепелы, диатомиты, 20- опоки, 21- радиоляриты, яшмы, 22- гипс, 23- ангидрит, 24- каменная соль, 25- калийно-магнезиальные соли, 26- торф, 27- угли бурые, 28- угли каменные, 29- песчаник крупнозернистый, 30- песчаник среднезернистый и мелкозернистый, 31- бокситы, 32- известковистый туф, 33- известняк оолитовый, 34- известняк песчанистый, 35- известняк органогенный, 36- лёсс, лёссовидные суглинки, 37- ленточная глина, 38- суглинок, 39- супесь, 40- кора выветривания и её возраст.

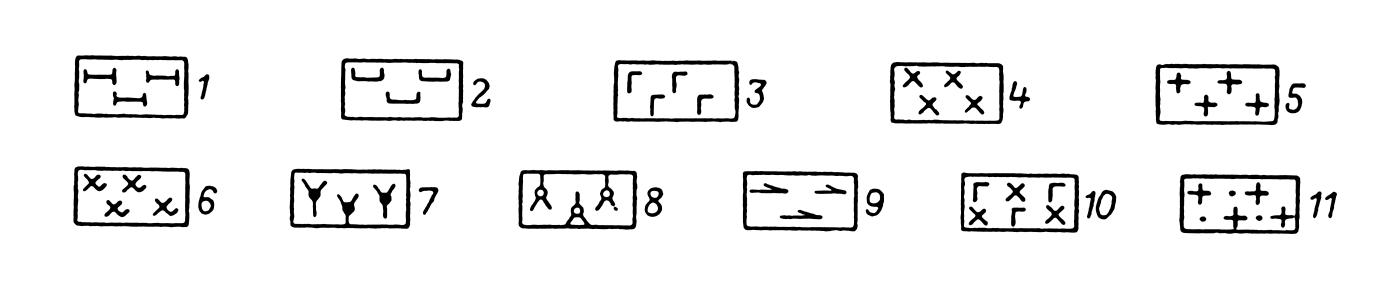

Рис. 2 Штриховые условные обозначения интрузивных пород:

1- перидотиты; 2- дуниты; 3- габбро; 4- диориты; 5- граниты; 6- гранодиориты; 7- сие­ниты; 8- нефелиновые сиениты: 9- анортозиты; 10- габбро-диориты; 11- гранит-порфиры.

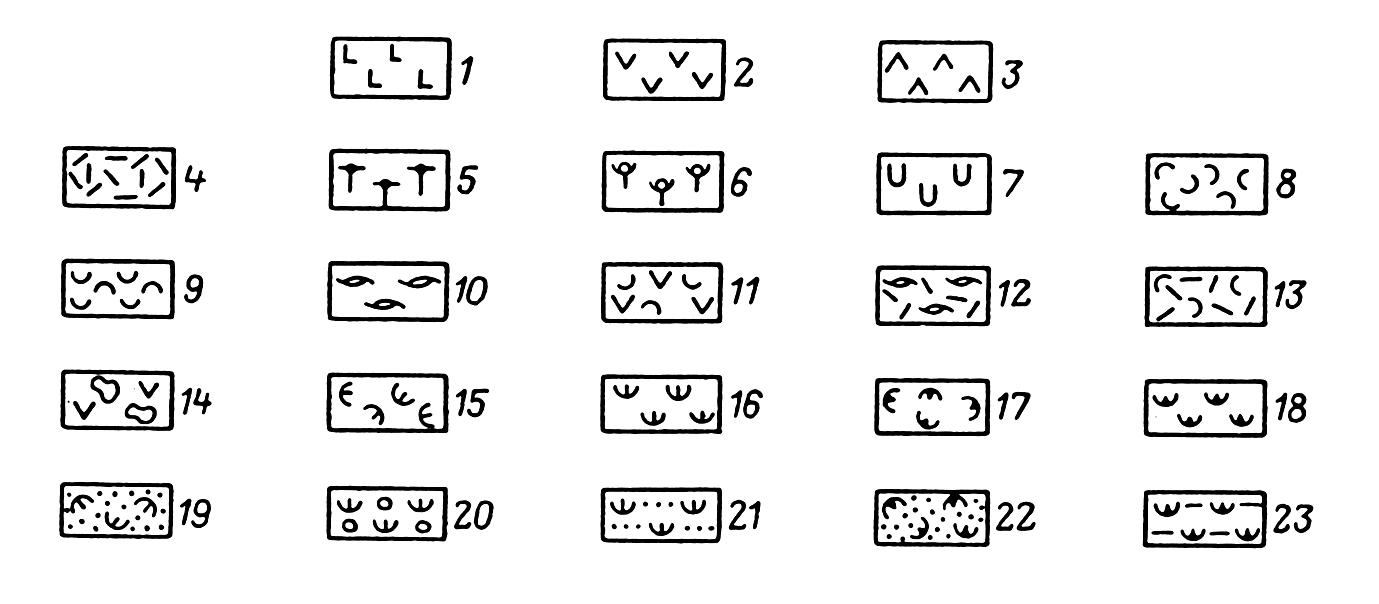

Рис. 2 Штриховые условные обозначения эффузивных, вулканокластических, вулканогенно-осадочных пород:

Эффузивные породы: 1- базальты; 2- андезиты; 3- дациты; 4- риолиты; 5- трахиты; 6- фонолиты; 7- пикриты. Вулканокластические породы: 8- рыхлые (тефра); 9- сцементированные (туфы); 10- эффузивно-обломочные. Примеры: 11- вулканический песок (псаммитовая тефра) андезитового состава; 12- лапиллиевый туф риолитового состава; 13- алевритовый туф кислого состава; 14- агломератовая туфолава андезитового состава. Вулканогенно-осадочные породы: 15,16- пирокласто-осадочные (15- рыхлые, 16- сцементированные); 17,18- осадочно-пирокласти-ческие (17- рыхлые, 18- сцементирован­ные). Примеры: 19- песок с туфогенным материалом в цементе; 20- валунный туфоконгломерат; 21- туфопесчаник; 22- псаммитовый несцементированный туффит; 23- пелитовый туффит.

Рис. 4 Штриховые условные обозначения метаморфических пород:

1- кристаллические сланцы; 2- амфиболиты; 3- гнейсы; 4- эклогиты; 5- кварциты; 6- мраморы; 7- сланцы эпидот-хлоритовые; 8- гранитогнейсы; 9- порфиритоиды; 10- гранулиты; 11- гнейсогранит; 12- очковый биотитовый гнейс.

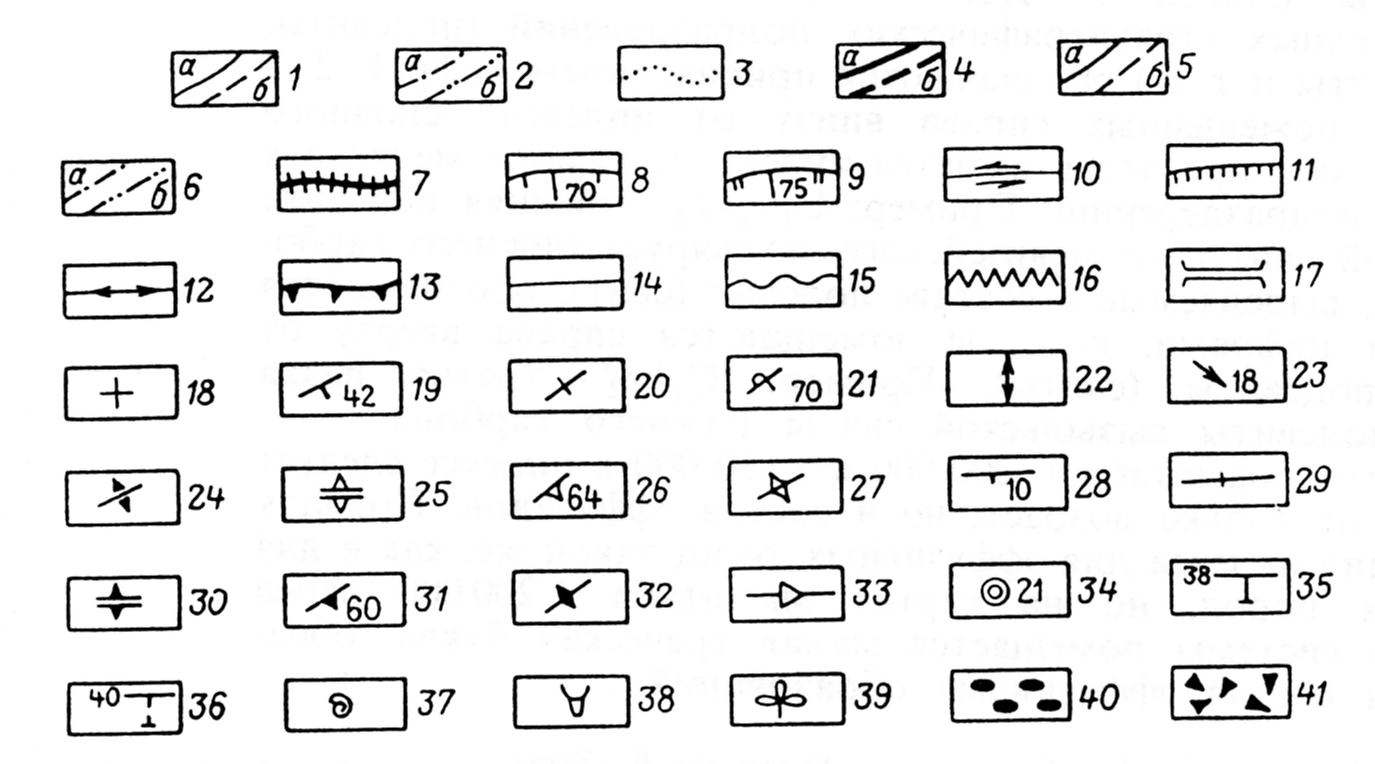

Рис. 5 Прочие штриховые условные обозначения:

1- границы разновозрастных подразделений – стратиграфических и нестратиграфических (инт­рузивных, метаморфогенных): а- достоверные, б- предполагаемые; 2- те же границы, скрытые под вышележащими образованиями: а- достоверные, б- предполагаемые; 3- границы одновозрастных образований (фациальные) внутри нестратифицированных и стратифицированных подразделе­ний. Разрывные нарушения: 4- главные: а- достоверные, б- предполагаемые; 5- второсте­пенные: а- достоверные, б- предполагаемые; 6- скрытые под более молодыми образования­ми: а- достоверные, б- предполагаемые; 7- глубинные разломы; 8- сбросы (штрихи обраще­ны по падению сместителя, угол наклона дан в цифрах); 9- взбросы; 10- сдвиги; 11- надвиги; 12- раздвиги; 13- тектонические покровы (зубцы направлены внутрь аллохтона). Обозначе­ние взаимоотношений геологических подразделений на стратиграфических ко­лонках: 14- согласное залегание; 15- размывы, стратиграфические (параллельные) несогласия; 16- угловые несогласия; 17- неопределенные (тектонические контакты, ненаблюдавшиеся взаимоотноше­ния). Элементы залегания слоев: 18- горизонтальные, 19- наклонные, 20- вертикаль­ные, 21- опрокинутые. Элементы прототектоники магматических пород: 22-24- ли­нейные структуры течения: 22- горизонтальные (0-9°), 23- наклонные (10-17°), 24- вертикальные (80-90^о); 25-27- плоскостные структуры течения: 25- горизонтальные (0-9°), 26- наклон­ные, 27- вертикальные (80-90°); 28,29- первичные трещины (28- наклонные, 29- вертикаль­ные); 30-32- кристаллизационная сланцеватость (30- горизонтальная, 31- наклонная, 32- вер­тикальная); 33- ориентировка шарниров складок; 34- буровые скважины на карте; 35, 36- бу­ровые скважины на разрезе (35- лежащие в плоскости разреза, 36- спроектированные на плос­кость разреза); 37-39- места находок ископаемых остатков (37- беспозвоночных, 38- позвоночных, 39- листовой флоры); 40- тектонический меланж; 41- олистостром (осадочный ме­ланж).

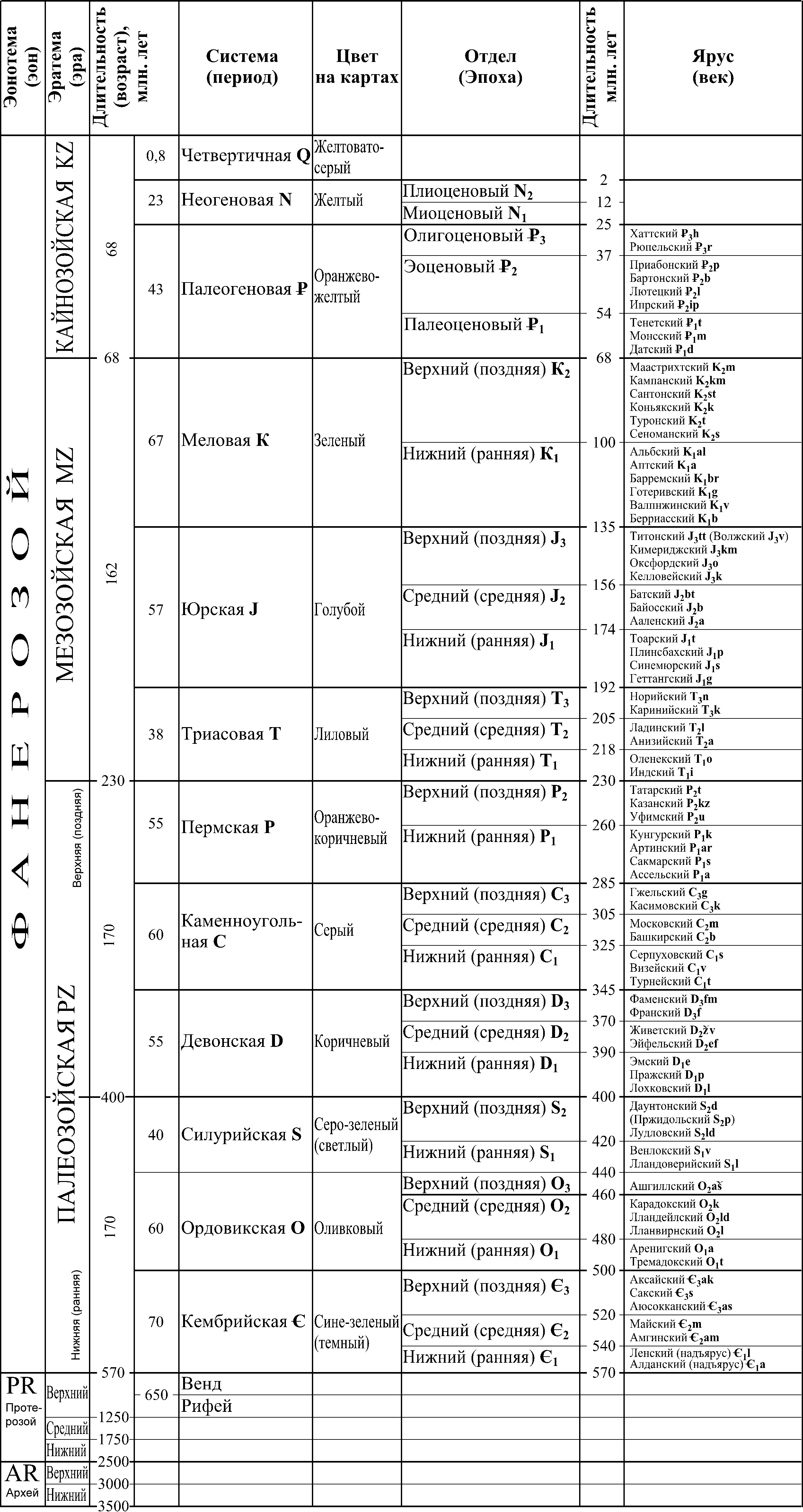

Таблица 3. Международная стратиграфическая (геохронологическая) шкала.
