1. Електричне поле
1.1 Основні поняття. Закон Кулона
В природі існує єдине електромагнітне поле, яке складається з двох складових: електричної та магнітної.
Електромагнітне поле- це вид матерії в якій відбувається взаємодія електричних зарядів, при чому степінь цієї взаємодії залежить від величин зарядів та швидкості їх руху.
Магнітне поле- це вид матерії в якій відбувається взаємодія електричних зарядів, при чому степінь цієї взаємодії залежить від швидкості руху зарядів.
Електричне поле- це вид матерії в якій відбувається взаємодія електричних зарядів, при чому степінь цієї взаємодії залежить від величин зарядів.
Електростатичне поле- це електричне поле нерухомих та незмінних у часі зарядів.
Французький вчений Ш. Кулон у 1785р. визначив силу взаємодії двох наелектризованих тіл. Якщо вважати, що лінійні розміри тіл нескінченно малі, тобто діють точкові заряди, то закон Кулона формулюється так:
Сила взаємодії між двома точковими зарядами прямо пропорційна добутку величин зарядів та обернено пропорційна квадрату відстані між ними і залежить від середовища в якому знаходяться ці заряди (рис. 1)
F
=
де F- електрична сила взаємодії. Н;
Q1, Q2- електричні заряди, Кл;
r- відстань між зарядами, м; Рис.1
εо- електрична стала (абсолютна діелектрична проникність вакууму
εо= 8,85·10-12 Ф/м),
εr- відносна діелектрична проникність речовини (для кожної речовини ця величина різна та вказується в довідниках).
Добуток εо· εr= εа характеризує вплив середовища на силу взаємодії між зарядами і називається абсолютною діелектричною проникністю середовища.
1.2 Основні характеристики електричного поля
1.Напруженість- це векторна величина, яка характеризує інтенсивність електричного поля в кожній точці та чисельно дорівнює силі, яка діє на заряд з боку поля.
E=
,
2.Потенціал- це енергетична характеристика поля, яка характеризує потенціальну енергію в кожній точці поля та чисельно дорівнює роботі, яку необхідно виконати для переміщення заряду з однієї точки поля за межі
поля ( тобто у нескінченність, де потенціал дорівнює нулю). Потенціал може бути додатним, від’ємним та нульовим. За нульовий потенціал прийнято вважати потенціал землі.
φ=
,
.
3.Напруга- це різниця потенціалів між двома точками електричного поля та чисельно дорівнює роботі, яку необхідно виконати для переміщення заряду з однієї точки поля в іншу точку
U=
φ1
-φ2=
,
.
1.3 Графічне зображення електричного поля

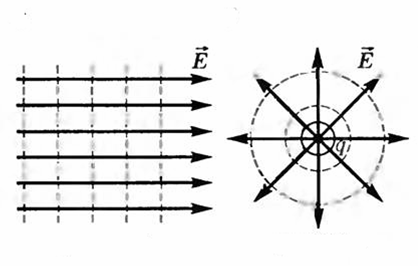

Електричне поле зображують за допомогою силових ліній (ліній напруженості), які визначають напрям дії сил електричного поля на позитивний заряд. У кожній точці дотичні до силових ліній збігаються з вектором напруженості в цій точці. Електричне поле може бути однорідним та неоднорідним.

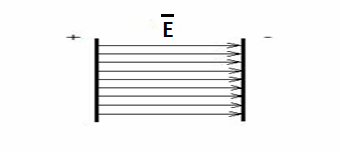

Однорідне поле- це поле, в якому електричні силові лінії мають однакову густоту, тобто однакову напруженість (рис.2 а, б).
Неоднорідне поле-це поле, в якому електричні силові лінії мають неоднакову густоту, тобто напруженість неоднакова (рис.2 в,г).
Електричне поле середовища навколо заряду може бути зображено не тільки електричними силовими лініями, а й поверхнями рівнозначного потенціалу, або еквіпотенціальними поверхнями (рис. 2 б,в).
Якщо в даній точці діє електричне поле кількох зарядів q1 та q2, то його напруженість дорівнює геометричній сумі напруженостей електричних полів зарядів (рис.2 г), при цьому спочатку знаходять напруженість поля в даній точці від кожного заряду окремо по формулі
Е=
потім по теоремі косинусів знаходять результуючу напруженість поля в даній точці
Е=√ Е12+ Е22 ± 2 Е1 Е2 cosα
а б в г
Рис.2
