3.3 Переводные устройства стрелок

Переводом остряков стрелки подвижной состав направляется на тот или иной путь. Во избежание изгиба прижатого остряка колесами локомотивов и вагонов в пространстве, где остряки отходят от рамного рельса, устанавливают упорные болты. Остряки шарнирно закреплены только в одном их конце, назы­ваемом корнем остряка.

Контррельсы служат для того, чтобы при проходе подвижного состава по свободному пространству крестовины (горлу) гребни колес направлялись в соответствующие желобы крестовины. Для устранения удара колесных реборд в торцы контррельса его концы отгибаются внутрь колеи.

Переводной механизм – устройство для перевода стрелочных остряков из одного положения в другое. Используют ручные переводные механизмы и механизмы с элект-рич. приводом. Ручной рычажный переводной механизм. имеет станину, в которой находятся переводной рычаг и рычаг с противовесом, облегчающий перевод остряков и создающий постоянное усилие на переводную тягу, прижимающее рабочий остряк к рамному рельсу. Ручной переводной механизм, как правило, устанавливают с правой стороны по ходу поезда в противошёрстном направлении (т. е. от остряка стрелки к её крестовине).

При этом кронштейн станины, в который вставлена фонарная стойка, обращен в сторону крестовины, а рычаг с противовесом находится перед фонарной стойкой со стороны острия остряков. Стрелочные электрические приводы предназначены для перевода, закрепления и контроля положения остряков стрелок, включённых в систему централизации стрелок и сигналов. Электрические приводы обычно бывают с нераздельным ходом остряков, имеют один рабочий шибер для соединения со стрелочной тягой и перемещения остряков и две контрольные линейки. В конструкции привода предусмотрена возможность перекладки шибера и контрольных линеек с выходом их из корпуса как с правой, так и с левой стороны. Положение стрелок с электроприводом отражается на пульте диспетчера на станции.

3.4 Содержание стрелочных переводов

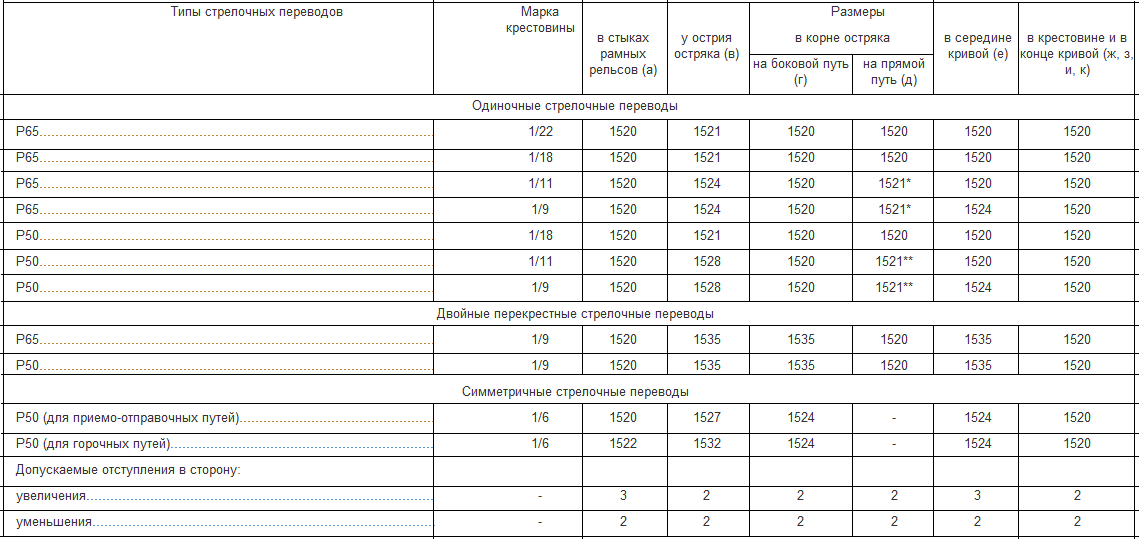

Нормы содержания стрелочных переводов по ширине колеи (для колеи 1520 мм) приведены в таблице (Таблица 1).

Таблица 1

3.5 Перевод стрелок при неисправности электропривода

Запрещается эксплуатировать стрелочные переводы и глухие пересечения, у которых имеется хотя бы одна из следующих неисправностей:

Разъединение стрелочных остряков и подвижных сердечников крестовин с тягами.

\

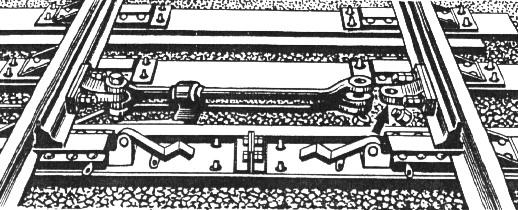

Рисунок 3.1 – Разъединение стрелочных остряков и подвижных крестовин с тягами

Разъединение стрелочных тяг при изломе, выпадании или изломе болтов, соединяющих их с остряками, или болтов и заклепок, соединяющих серьгу с остряком и др., может перевести к переводу одного остряка, когда второй остается на месте, или произвольному перемещению обоих остряков под движущимся составом.

Отставание остряка от рамного рельса, подвижного сердечника крестовины от усовика на 4 мм и более, измеряемое у остряка против первой соединительной тяги, и сердечника острой крестовины – в острие сердечника . В этом случае при противошерстном движении по стрелке колесной пары с подрезом гребня возможно попадание гребня между рамным рельсом и остряком с последующим сходом подвижного состава и повреждением стрелки.

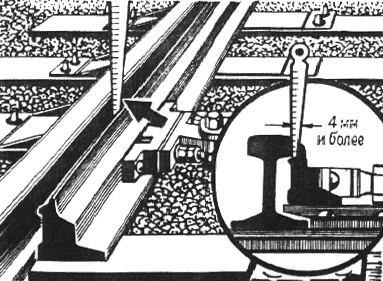

Рисунок 3.2 – Отставание острякак от рамного рельса, подвижного сердечника крестовины от усовика на 4 мм

Выкрашивание остряка или подвижного сердечника длиной:

• на главных путях – 200 мм и более

• на приемоотправочных путях – 300 мм и более

• на прочих станционных путях – 400 мм и более

Эта неисправность представляет собой большую опасность при противошерстном движении, так как создается опасность набегания гребня колеса на остряк и последующий сход подвижного состава.

Рисунок 3.3 – Выкрашивание остряка или подвижного сердечника

Понижение остряка против рамного рельса и подвижного сердечника против усовика на 2 мм и более, измеряемое в сечении, где ширина, головки остряка, или подвижного сердечника поверку 50 мм и более. Такая неисправность не допускается, потому что при проходе колесной пары в пошерстном (от крестовины к острякам) направлении и значительном прокате колесо, идущее по пониженному остряку, может не подняться на рамный рельс, а отжать и даже опрокинуть его, двигаясь не по рамному рельсу, а только по остряку, сойти с рельсов. Необходимо учитывать, что в норматив 2 мм включена величина возможного провеса остряка (неплотное его прилегание к стрелочной подушке), поэтому он должен быть также измерен и добавлен к понижению остряка.

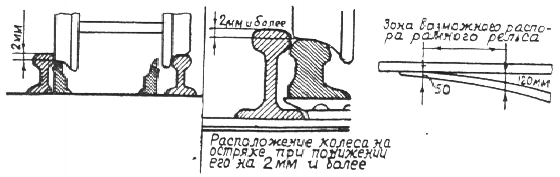

Рисунок 3.4 – Понижение остряка против рамного рельса и подвижного сердечника против усовика на 2 мм

Расстояние между рабочей гранью сердечника крестовины и рабочей гранью головки контррельса менее 1472 мм. Это расстояние согласовано с шириной между внутренними гранями колес у ненагруженной колесной пары и установлено с учетом толщины гребня. Если это расстояние будет менее 1472 мм, то возможен сход новой колесной пары с максимально допустимой толщиной гребня (33 мм) порожнего вагона с расстоянием между внутренними гранями колес (1440  3 мм).

Рисунок 3.5 – Расстояние между рабочими гранями

Расстояние между рабочими гранями головки контррельса и усовика более 1435 мм. Это расстояние строго согласуется с шири­ной колесных пар, измеряемой между внутренними гребнями ободов колес и равной (1440  3 мм) при скоростях до 120 км/час (п.10.2 ПТЭ) у ненагруженных колесных пар, у которых в результате изгиба оси это расстояние может уменьшаться на 2 мм. Тогда с допуском минус 3 мм ширина колесной пары будет равной 1435 мм. Если расстояние между рабочими гранями головки контррельса и усовика. окажется более 1435 мм, то колесная пара с шириной 1435 мм выйдет одним колесом на головку усовика или контррельса, с последующим сходом с рельсовой колеи или произойдет заклинивание колесной пары между контррельсом и усовиком с возможной её распрессовкой

Излом остряка или рамного рельса

Излом крестовины (сердечника, усовика или контррельса).

Разрыв одного контррельсового болта в одноболтовом или обоих в двухболтовом вкладыше

Естественно, что излом остряка или рамного рельса, а также крестовины ( сердечника, усовика или контррельса), нарушая непрерывность рельсовой колеи в пределах стрелочного перевода, создает прямую угрозу безопасности движения и потому недопустим. При разрыве одного контррельсового болта опасно перераспределение усилий, передаваемых от подвижного состава на контррельс; это может привести к разрыву других болтов. Разорванный болт подлежит немедленной замене. Это связано с тем, что назначение контррельса – направление подвижного состава, исключающее (при противошерстном движении) смещение колесной пары во время прохождения «мертвого пространства» в сторону крестовины и удар её в сердечник.

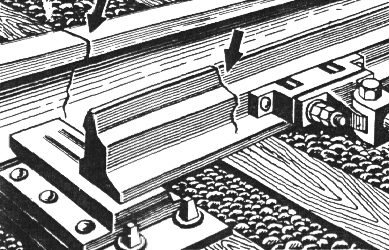

Рисунок 3. 6 – Излом остряка или рамного рельса

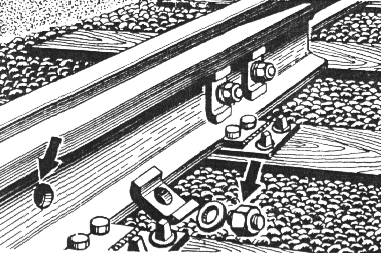

Рисунок 3.7 – Разрыв болта

Вертикальный износ рамных рельсов более размеров, указанных в ПТЭ, недопустим. Такие рельсы необходимо заменить, как правило, вместе с остряками. Износ рамных рельсов по вертикали измеряют штангенциркулем «Путеец» в наиболее изношенном месте. Разница между проектной и фактической высотой представляет собой вертикальный износ рамных рельсов. Износ головки остряков в сечение 50 мм и более допускается такой же, как и для рамных рельсов, но при этом остряк должен быть не ниже рамного рельса с учетом износа стрелочных подушек на 2мм и более.

Важнейший показатель, при превышении которого запрещается эксплуатация стрелочного перевода, - это вертикальный износ сердечника крестовины. Износ определяется в месте, где ширина сердечника, измеренная на уровне 12-13 мм от поверхности катания, равна 40 мм
