1 Необхідне ударопоглинальне покриття; 2 необхідне огородження;
3 Необхідні поручні
Для захисту дітей від падіння з обладнання його слід оснащувати поручнями та огородженням.
Поручні для сходів обладнують над опорною поверхнею східця на висоті не менше 600 мм і не більше 850 мм (рис. 18).

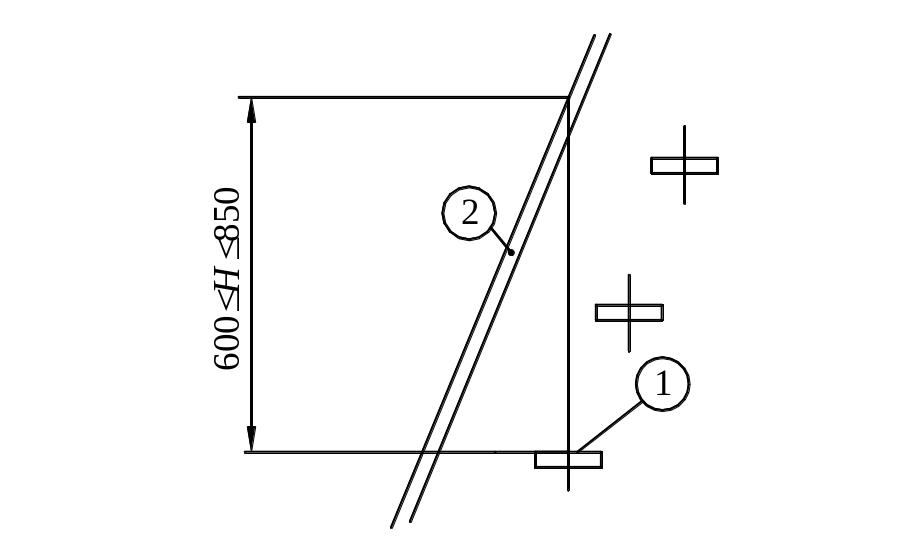

Рис. 18. Поручні для сходів:
1 – опорна поверхня східця сходів; 2 – поручні; Н – висота поручнів
Поручні для обладнання, важкодоступного для дітей віком до трьох років, обладнують, якщо ігрова поверхня розташована на висоті від 1000 мм до 2000 мм (рис. 17). Висота поручнів від опорної поверхні має бути не менше 600 мм і не більше 850 мм.
Для дітей віком до трьох років (висота ігрової поверхні не більше 600 мм) обладнують захисні огородження висотою не менше 700 мм (рис. 17а).
На обладнанні, важкодоступному для дітей віком до трьох років, з висотою ігрової поверхні більше 2000 мм обладнують захисні огородження висотою не менше 700 мм (рис. 17б).
Конструкція захисного огородження не повинна заохочувати дітей стояти або сидіти на ньому.
У конструкції захисного огородження не повинно бути елементів, які б давали змогу дітям лазити або підніматись.
Обладнання має унеможливлювати застрявання тіла, частин тіла або одягу дитини. Варіанти застрявання в елементах конструкцій атракціонів наведені в додатку 1.
Має бути унеможливлене застрявання голови або шиї дитини:
у отворах;
у прямокутних і V-подібних зазорах або щілинах;
у рухомих отворах, зазорах і щілинах.
Діаметр круглих отворів у твердих елементах конструкцій має бути не менше 130 мм і не більше 230 мм.
Мотузки, канати, ланцюги, що перетинаються, мають унеможливлювати застрявання.
Відстань між гнучкими елементами підвісних містків і нерухомих елементів конструкції має бути не менше 230 мм.
Має бути унеможливлене застрявання тіла дитини:
між нерухливими елементами конструкції;
між жорстко підвішеними важкими елементами конструкції:
у тунелях.
Вимоги безпеки до конструкції тунелів, у яких діти можуть повзати, наведені в табл. 3.
Таблиця 3. Вимоги безпеки до конструкції тунелів
Тип тунелю |
Довжина, мм |
Мінімальний внутрішній діаметр тунелю, мм |
Нахил тунелю, град. |
Відкритий з однієї сторони |
2000 |
750 |
5 вхід у тунель розташований нижче його закінчення |
Відкритий з двох сторін |
1000 |
400 |
|
2000 |
500 |
15 |
|
не обмежена |
750 |
|
Має бути унеможливлене застрявання ніг або ступень дитини:
в отворах твердих елементів або в поверхнях конструкцій, якими діти можуть бігати або підніматися;
в опорах для ніг, стояках поручнів тощо.
Горизонтальні поверхні та поверхні, що мають нахил до 45°, призначені для ходьби або бігу (крім підвісних містків), повинні мати зазори шириною не більше 30 мм відповідно до рис. 19.

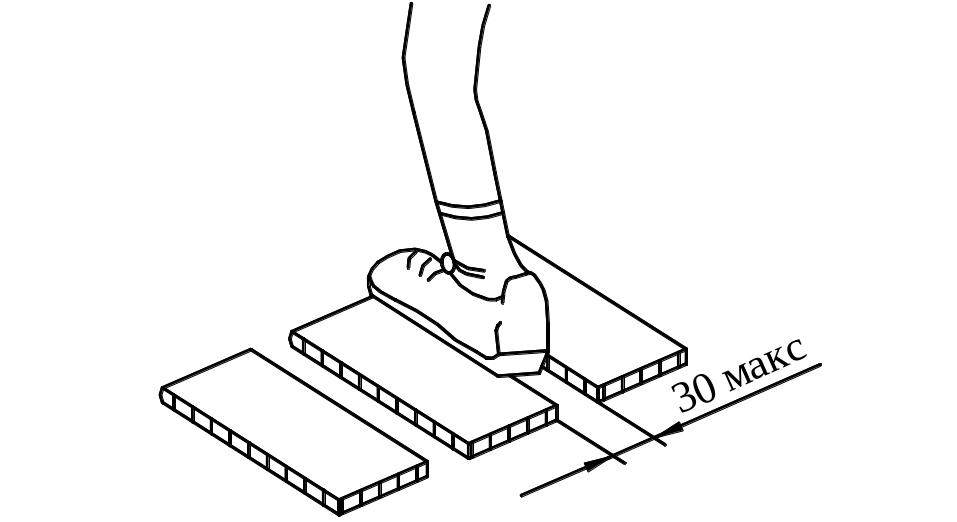

Рис. 19. Ширина зазорів на поверхнях з нахилом до 45°
Має бути унеможливлене застрявання пальців дитини:
у зазорах і щілинах, у той час коли тіло може переміщатися (сковзати, гойдатися, падати тощо);
у відкритих кінцях труб;
у змінних зазорах.
Кінці труб мають бути закриті.
Ширина зазорів в елементах конструкції обладнання, розміри яких змінюються в процесі експлуатації (наприклад, між витками пружини в качалці), має бути не менше 12 мм за будь-якого положення елементів конструкції.
Має бути унеможливлене застрявання одягу дитини:
у прямокутних і V-подібних зазорах або щілинах;
у виступах елементів конструкції;
в обертових частинах.
Для запобігання застрявання одягу (елементів одягу) застосовують прокладки або спеціальні ущільнення.
Конструкція гірок і жердин має унеможливлювати застрявання ґудзиків.
За наявності в обладнанні дитячого ігрового майданчика даху його конструкція має унеможливлювати застрявання ґудзиків.
Обертові частини обладнання повинні мати захист, що унеможливлює застрявання одягу та волосся.

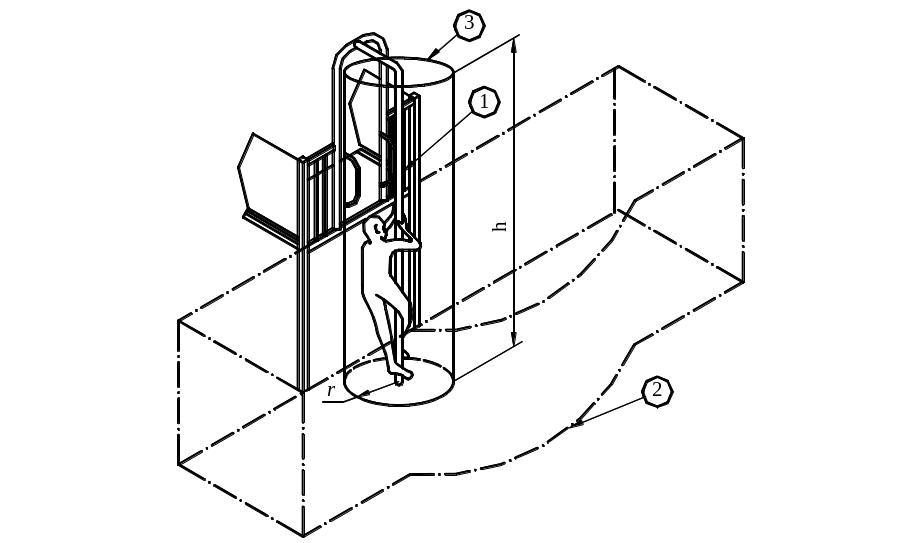

Зону безпеки обладнання визначають побудовою декількох циліндрів, перпендикулярних до ігрової поверхні та розташованих у напрямку переміщення дитини, викликаного використанням обладнання.
Визначення зони безпеки гірки та жердини відповідно до рис. 20 і 21.

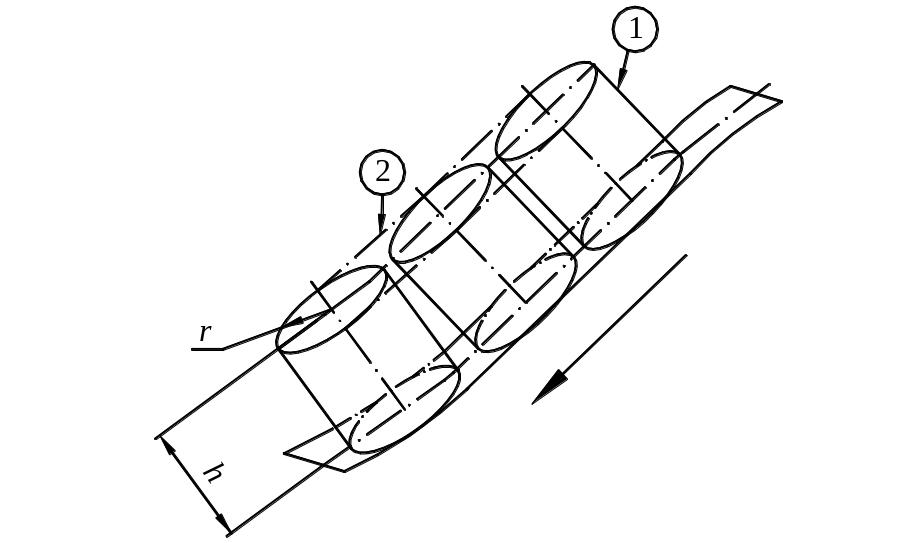

Рис. 20. Визначення зони безпеки гірки:
1 – циліндр; 2 – зона безпеки; r – радіус циліндра; h – висота циліндра
Рис. 21. Визначення зони безпеки жердини:
