6 Контрольні питання

  1. Фізико-хімічні основи поглинання оксидів азоту лужними розчинами.

  2. Порядок проведення роботи на лабораторній установці.

  3. Аналітичний контроль нітрозних газів.

  4. Метод розрахунку показників роботи пінного апарата.

7 Література

  1. Атрощенко В.И., Каргин С.И. Технология азотной кислоты.  М.: Химия, 1970.  С. 175  184.

  2. Пенный режим и пенные аппараты / Под ред. И.П. Мухлёнова и Э.Я. Тароста. Л.: Химия, 1977.  с. 12 - 25.

  1. Позин М.Е. Технология минеральных удобрений.  4-е. изд.  Л.: Химия, 1974.  С. 229  231.

Лабораторна робота № 6

Абсорбція оксидів азоту в пінному апараті

Мета роботи: практично вивчити процес лужного поглинання оксидів азоту в пінному апараті.

1 Теоретичні відомості

Лужним поглиначем найчастіше служить розчин соди, а в результаті реакції одержують NaNO2 і NaNO3. Їх утворення проходить дві стадії: взаємодія оксидів азоту з водою і нейтралізація утворених кислот:

2NO2 + H2O  HNO2 + HNO3

2HNO3 + Na2CO3  2NaNO3 + H2O + CO2

2HNO2 + Na2CO3  2NaNO2 + H2O + CO2

2NO2 + NaCO3  NaNO2 + NaNO3 + CO2

Під час взаємодії еквімолекулярної суміші NO і NO2 з розчином соди відбуваються такі реакції:

NO + NO2 + H2O  2HNO2

2HNO2 + Na2CO3  2NaNO2 + H2O + CO2

NO + NO2 + Na2CO3  2NaNO2 + CO2

Швидкість лужного поглинання визначається швидкістю реакції взаємодії оксидів азоту з водою і залежить від співвідношення між NO і NO2. Максимальна швидкість поглинання спостерігається для еквімолекулярної суміші оксидів NO i NO2 .

Коефіцієнт швидкості абсорбції (коефіцієнт абсорбції) оксидів азоту рівномірно зростає з підвищенням концентрації оксидів азоту в газі. Зі зростанням концентрації Na2CO3 у поглиначі коефіцієнт абсорбції падає; максимальна швидкість поглинання спостерігається в середовищі, близькому до нейтрального.

Лужну абсорбцію оксидів азоту можна проводити в абсорбційних апаратах різних типів, баштах з насадкою, механічних скруберах, пінних апаратах тощо.

2 Обладнання і хімічні реактиви:

  • пінний апарат;

  • ротаметри для заміру витрат повітря і рідини;

  • піч трубчаста СУОЛ-0,5;

  • колба круглодонна з термічно стійкого скла (місткістю 4000 см3), ГОСТ 25336-82Е;

  • колби мірні ( місткістю 100 см3), ГОСТ 1770-74Е;

  • фарфорові чашки, ГОСТ 9147-80Е;

  • перекис водню (3 %-й розчин), ГОСТ 10929-76;

  • гідроксид натрію (0,1Н розчин та 30 %-й розчин), ГОСТ 4328-77;

  • кислота саліцилова (10 %-й спиртовий розчин), ГОСТ 624-70;

  • кислота сірчана (концентрована = 1,84 г/см 3 ),ГОСТ 4204-77;

  • кислота сірчана (0,1 Н розчин), ГОСТ 4204-66;

  • метиловий оранжевий (0,1 %-й розчин), ГОСТ 10816-64;

  • розчин Na2CO3 (10 %-й), ГОСТ 1302-73.

3 Опис лабораторної установки

Суміш NO+NO2 отримують за методикою, описаною в лабораторній роботі № 4. Нітрозні гази змішуються з киснем і проходять через об’єм окислення 2 для отримання еквімолекулярної суміші NO i NO2. У разі отримання еквімолекулярної суміші на стадії окислення аміаку вищезгадана стадія може бути відсутня. Далі суміш направляється у вхідний канал пінного апарата 3 під решітку. Суміш повинна вміщувати приблизно 1 % оксидів азоту. Нітрозні гази проходять через решітку ( на яку подається розчин Na2CO3 з ємності 5 через штуцер для подання розчину) і, контактуючи на ній з розчином соди, поглинаються Na2CO3 у шарі утвореної піни. Відходячи, гази проходять через вихідний штуцер пінного апарата, бризковловлювач 7 і направляються в атмосферу. Надлишок утвореної піни в апараті проходить через посудину для руйнування піни 4, а утворений з піни розчин збирається в резервуарі 8, звідки насосом 10 перекачується в ємність 5. Крани 11 служать для відбору проб газу на вході і виході з пінного апарата. У верхній і нижній частині апарата є штуцери для заміру тиску в апараті за допомогою манометрів 9 (рис. 6.1).

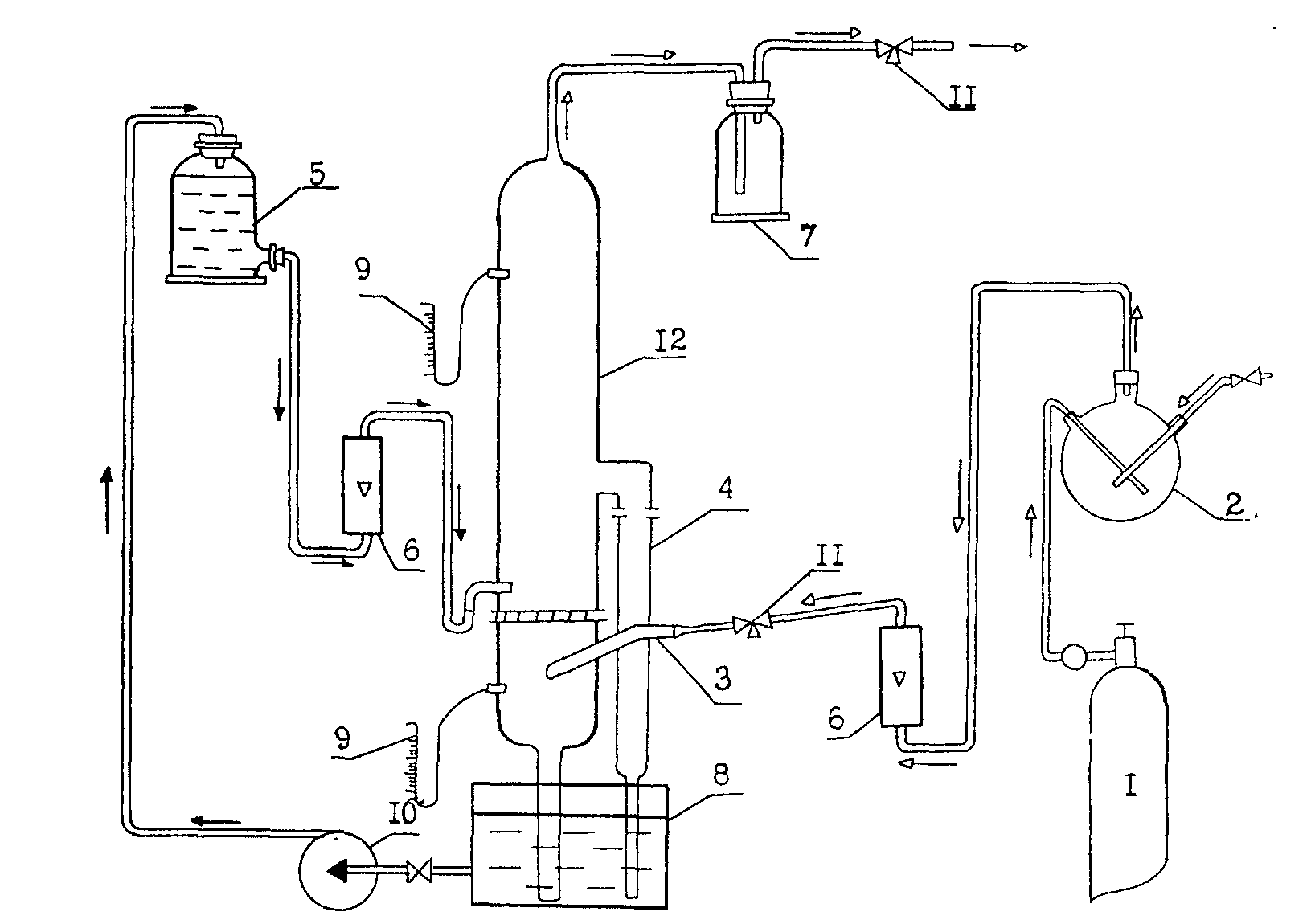

1 – балон із киснем; 2 – об’єм для окиснення; 3 – вхідний канал пінного апарата; 4 – сосуд для руйнування піни; 5 – ємність з поглинальним розчином; 6 – ротаметри; 7 – бризкоуловлювач; 8 – резервуар; 9 – манометри; 10 – насос; 11 – триходові крани; 12 – пінний апарат

Рисунок 6.1 – Схема установки для поглинання газів у пінному апараті
