1.4 Расчет режима светофорного регулирования
Управление светофорной сигнализацией осуществляется либо по принципу сигнальных групп, либо по фазам регулирования.
Сигнальной группой называют комбинацию одновременно включаемых и выключаемых светофоров.
Поочередное предоставление права на движение через перекресток в определенных направлениях предполагает периодичность или цикличность работы светофорного объекта.
Полный цикл светофора складывается из отдельных фаз, предназначенных для поочередного пропуска транспортных и пешеходных потоков. Сигнал каждой фазы светофора, в зависимости от схемы организации движения, предназначается одному или нескольким транспортным или пешеходным потокам определенного направления.
Тактом называется определенная комбинация светофорных сигналов, одновременно горящих на светофорном объекте. Такты бывают основные и вспомогательные. При основном такте осуществляется движение транспорта или пешеходных потоков определенной группы. Во время вспомогательного такта осуществляется подготовка и передача права на движение следующей группе. Возможно наличие нескольких вспомогательных тактов, следующих непосредственно друг за другом. Такая совокупность вспомогательных тактов носит название переходного интервала.
Совокупность основного такта и переходного интервала называется фазой, а периодически повторяющаяся последовательность всех фаз - циклом.
В понятие "режим регулирования" входит количество, порядок чередования и продолжительность отдельных тактов и фаз, а также длительность всего цикла. Проектирование режима регулирования включает в себя разработку схем организации движения и расчет длительности светофорных тактов и цикла.
Правильно выбранный режим регулирования в данных конкретных условиях должен обеспечивать наиболее полное использование пропускной способности пересекающихся магистралей и минимальную задержку транспорта и пешеходов при соблюдении безопасности движения.
Структура светофорного цикла определяется количеством фаз и последовательностью их включения.
Рисунок 1-Схема светофорной сигнализации и пофазного разъезда при двухфазном цикле регулирования
Количество фаз равно количеству групп, на которые разделены все участки движения для поочередного пропуска через перекресток. При этом подразумевается, что группа включает в себя все транспортные и пешеходные потоки, одновременно двигающиеся через перекресток, независимо от направления их движения.
Желательно принимать минимально допустимое для данного узла количество фаз (абсолютно минимальное количество фаз равно двум). Однако, с точки зрения безопасности движения количество фаз должно быть максимальным, так как чем больше фаз, тем меньше точек конфликта. Вместе с тем, увеличение числа фаз ведет к увеличению длительности цикла и, что особенно нежелательно, к увеличению суммарной длительности промежуточных тактов.

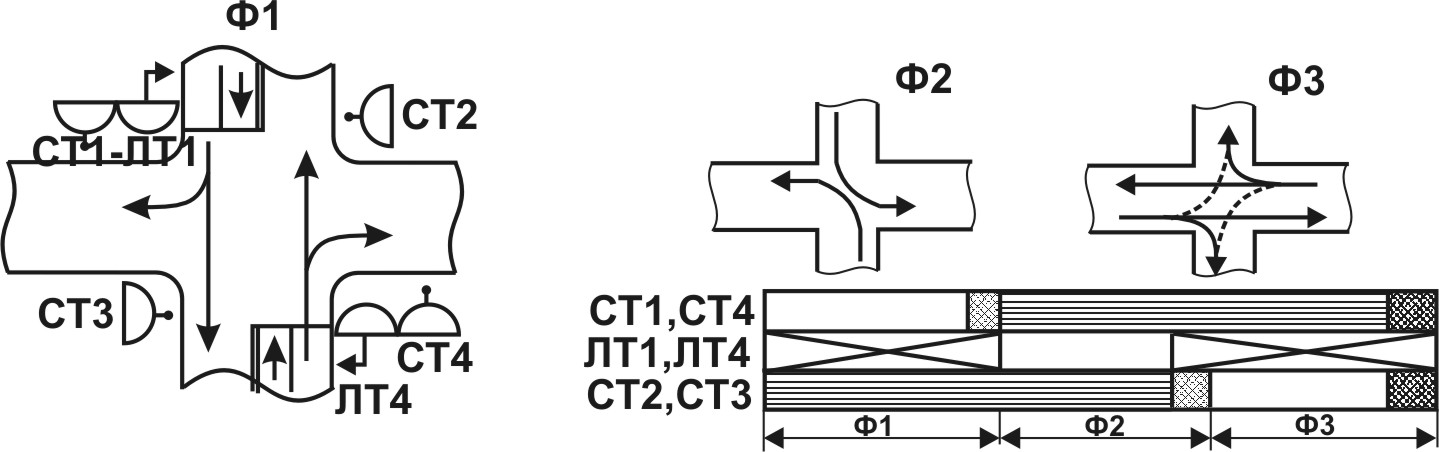

Рисунок 2 – Трехфазный цикл

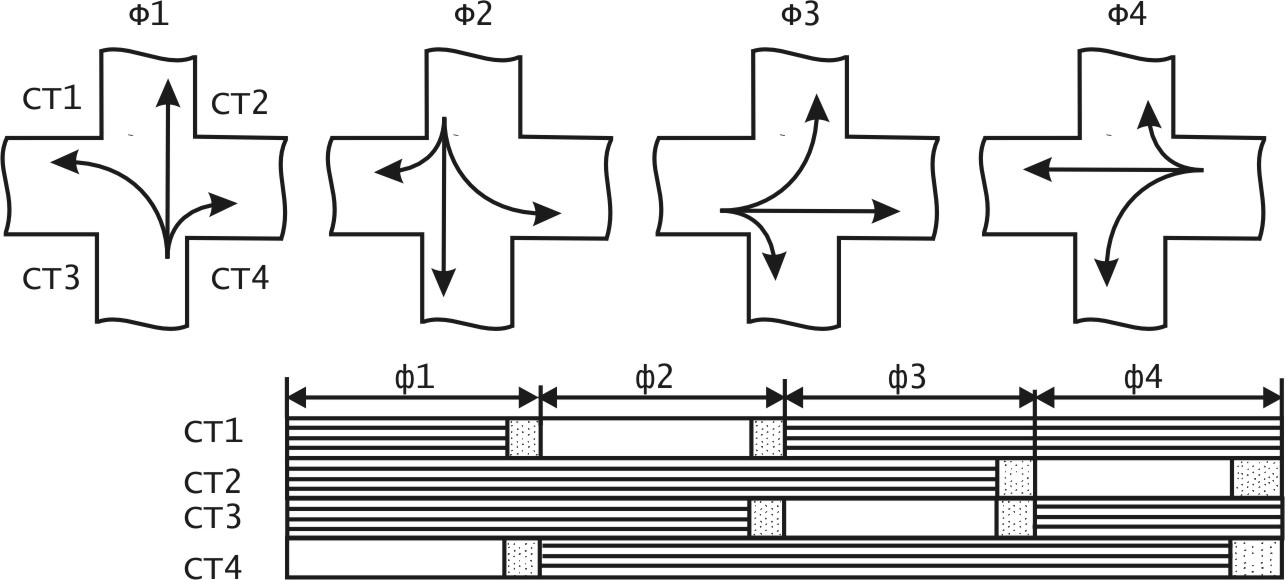

Рисунок 3 – Четырехфазный цикл

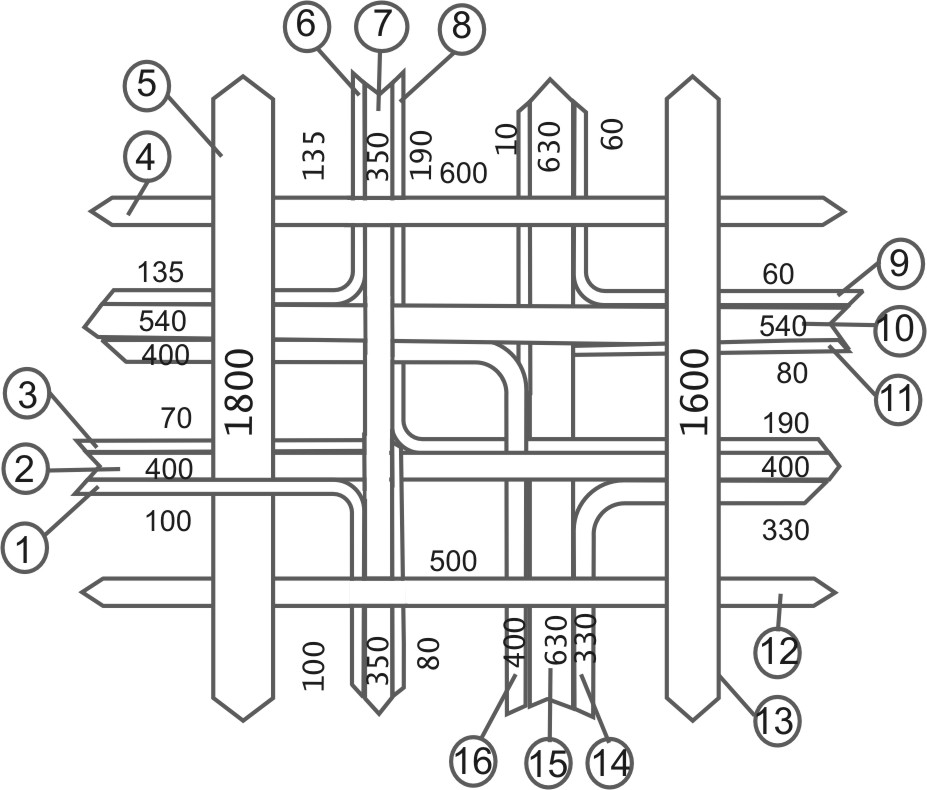

Рисунок 4 – Картограмма интенсивности транспортных (ед/ч) и пешеходных (чел/ч) потоков (в кружках даны порядковые номера потоков)
Рисунок 5 – Схема светофорной сигнализации на четырехстороннем перекрестке:
а – двухфазная; б – трехфазная; в – четырехфазная;
Порядок выполнения расчета:
На выполненной схеме ОДД перекрестка обозначается дислокация светофоров (транспортных и пешеходных), дорожных знаков, нанесенной дорожной разметки; измеряются с помощью секундомера длительности тактов, фаз и цикла регулирования; составляется существующая схема разъезда транспортных средств и пешеходов и циклограмма работы светофоров.
Величину потока насыщения определяют экспериментально для каждой полосы движения в сечении стоп-линии. Потоком насыщения называется максимально возможное значение интенсивности движения транспортных средств в определенном направлении, которое образуется при разъезде бесконечно длинной очереди через стоп-линию перекрестка и выражается в приведенных единицах за час. Экспериментальное определение потока насыщения Мн состоит в поиске моментов насыщения фаз, разделении зеленого сигнала на интервалы 5... 6с и подсчете числа транспортных средств, которые пересекли стоп-линию на протяжении этих интервалов, с последующим приведением и усреднением.
При этом пользуются формулой:
, (1.2)
где n – количество замеров;
mj – число приведенных ТС, которые пересекли стоп-линию в течение интервала tj;
tj –интервалы отдельных измерений.
Значения Мнi для соответствующих направлений (фаз) заносим в таблицу 1.1
Таблица 1.1 – Значения Мн, N, y, Y
№ фазы |
№ направления |
Поток насыщения, ед/ч |
Интенсивность движения, ед/ч |
Фазовый коэффициент |
Суммарный фазовый коэффициент |
Мн |
N |
y |
Y |
||
1. |
|
|
|
|
|
2. |
|
|
|
|
|
3. |
|
|
|
|
|
Интенсивности движения транспортных средств и пешеходов определяются по методике, изложенной в лабораторной работе 4. На базе измерений строятся картограммы интенсивностей транспортных потоков.
Для каждой полосы движения определяют величину потока насыщения. Так как поворотные маневры выполняются с общей полосы движения, значения потоков насыщения (Мн) определяем по формуле:
|
(1.3) |
где Мн – значение потока насыщения;
М*н – значение потока насыщения, рассчитанное для прямого направления, ед/ч; (определяется по таблице 3 в зависимости от ширины полосы движения Н);
- ТС, которые движутся прямо, %;
- ТС, которые движутся налево, %;
- ТС, которые движутся направо, %.
Таблица 1.2 – Значение потоков насыщения
В, м |
3,0 |
3,3 |
3,6 |
4,2 |
4,8 |
5,2 |
Мн, ед/ч |
1850 |
1875 |
1950 |
2075 |
2475 |
2700 |
Длительность промежуточных тактов для транспортных фаз рассчитывают по формуле:
|
(1.4) |
где tp – время реакции водителя, с (tp=1с);
а – максимально возможное комфортное замедление (а=3м/с2);
V – скорость на подходе к перекрестку (V=10 м/с);
Bi – ширина перекрестка между стоп-линиями, м;
Lа – средняя длина автомобиля (Lа=5м).
Промежуточные такты пешеходных фаз рассчитываются по формуле:
|
(1.5) |
где – Bn - длина перехода, м;
Vпеш - скорость пешехода (Vпеш = 1,3 м/с);
Потерянное в цикле время (на протяжении которого движение через перекресток не происходит) состоит из промежуточных тактов всех фаз и определяется как:
|
(1.6) |
где L - потерянное время в цикле, с;
tni - длительность промежуточного такта i-ой фазы, с.
Загруженность движением отдельных направлений (фаз) характеризуется соответствующим значением фазового коэффициента уi, который определяется по формуле:
|
(1.7) |
где Ni - интенсивность движения, ед/час
Мнi - поток насыщения направления, ед/час;
i - номер направления.
Сумма максимальных (в фазе) фазовых коэффициентов представляет суммарный фазовый коэффициент перекрестка Y
|
(1.8) |
где n - число фаз.
Оптимальная (по задержке) длительность цикла СФР для двухфазных режимов определяется по формуле:
|
(1.9) |
где Тц - длительность цикла регулирования, с;
Основные такты транспортных фаз рассчитывается по формуле:
|
(1.10) |
Основные такты пешеходных фаз рассчитываются по формуле:
|
(1.11) |
Если в одной фазе
регулирования одновременно происходит
движение транспорта и пешеходов,
необходима проверка. Если выполняется
неравенство:
,
корректировка не требуется, если нет -
за рабочее принимается значение,
рассчитанное для пешеходов.
