20, 24. Назначение, устройство, нормативные требования к резервуарам чистой воды и водонапорным башням.

Водонапорные башни предназначены для регулирования неравномерности водопотребления, хранения неприкосновенного запаса воды и создания требуемого напора в водопроводной сети. Резервуары чистой воды предназначены для регулирования неравномерности работы насосных станций I и II подъемов и сохранения воды на противопожарные, хозяйственно-питьевые и производственные нужды на время тушения пожара. Требования: Применяемые в системах водоснабжения населенных пунктов и территорий предприятий емкости, кроме регулирующего, аварийного и контактного объема воды, должны включать объем воды на цели пожаротушения (пожарный запас). Пожарный запас воды следует предусматривать в случаях, когда получение необходимого количества воды для тушения пожара непосредственно из источника водоснабжения технически невозможно или экономически нецелесообразно. Пожарный запас воды в резервуарах должен определяться из условия обеспечения: —пожаротушения из пожарных гидрантов и внутренних пожарных кранов согласно требованиям раздела 5 СНБ 4.01.02-03 «Противопожарное водоснабжение»; — работы систем автоматического пожаротушения зданий и сооружений (не имеющих собственных резервуаров),— максимальных часовых питьевых, хозяйственных и производственных нужд в сутки максимального водопотребления на весь период пожаротушения при этом на предприятии расход воды на поливку территории, приём душа, мытьё полов и мойку технологического оборудования, а также на полив растений в теплицах не учитываются. При определении пожарного запаса воды в резервуарах допускается учитывать пополнение их во время тушения пожара, если подача воды в резервуары осуществляется системами водоснабжения I и II категорий надежности подачи воды. При этом неприкосновенный пожарный запас воды , м³, следует определять по формуле , где — пожарный запас воды в резервуаре, —среднечасовая подача воды от источника водоснабжения м³/ч; — расчетное время пожаротушения, ч, определяемое с учетом требований раздела 5 СНБ 4.01.02-03. Запас воды для цепей пожаротушения в баках водонапорных башен должен рассчитываться на десятиминутную продолжительность тушения одного наружного и одного внутреннего пожаров здания (сооружения), для которого требуется наибольший расчётный расход воды на внутреннее и наружное пожаротушение при одновременном наибольшем расходе воды на другие нужды. При обосновании допускается хранение в баках водонапорных башен полного запаса воды на пожаротушение. В системах наружного противопожарного водоснабжения, когда давление в сети от резервуаров составляет менее 0,1 МПа, допускается установка в насосной станции второго подъема гидропневматического или мембранного бака с автоматическим поддержанием давления. При подаче воды от источника в резервуары по одному водоводу, в емкостях следует предусматривать дополнительный объем воды на пожаротушение в составе аварийного объема. Дополнительный объем воды на пожаротушение допускается не предусматривать при длине одной линии водовода не более 500м до населенных пунктов с числом жителей до 5000 чел., а также до промышленных и сельскохозяйственных предприятий при расходе воды на наружное пожаротушение не более 40 л/с. В емкостях систем объединенного, хозяйственно-питьевого и противопожарного водоснабжения должен быть обеспечен обмен пожарного и аварийного объемов воды в срок не более 48 ч. При невозможности выполнения указанного условия (при значительных пожарных расходах) и несущественных (малых) объемах воды на хозяйственно-питьевые и производственные нужды допускается срок обмена увеличивать до 96 ч при условии установки циркуляционных насосов. Производительность циркуляционных насосов должна устанавливаться из условия замены воды в емкостях в срок не боле 48 ч с учетом ее поступления из источника водоснабжения.

25. Определение требуемой емкости и размера резервуаров чистой воды и водонапорных башен.

Водонапорные башни предназначаются для регулирования неравномерности водопотребления, хранения неприкосновенного запаса воды и создания требуемого напора в водопроводной сети. ( ) ;

;

Резервуары чистой воды служат для регулирования неравномерности работы насосных станций I и II подъемов и сохранения воды на противопожарные, хозяйственно-питьевые и производственные нужды на время тушения пожара. ; ; ; ; , где Q_ав — расход воды при аварии водопровода, л/с; Q_пр.ав — расход воды на производственные нужды при работе предприятия по аварийному графику, л/с; Q_х-п — расчетный расход воды на хозяйственно-питьевые нужды, л/с; Q_пож — расход воды на пожаротушение л/с; τ_ав — время ликвидации аварии, сек, принимаемое по данным табл. ; τ_пож.ав — время тушения пожара, принимаемое в соответствии с нормами СНБ при Q_пож  25 л/с τ_пож = 2—3 ч, при Q_пож>25 л/с τ_пож = 4—6 ч; 0,7 — коэффициент, учитывающий уменьшение хозяйственно-питьевых расходов, допускаемое по СНиП при аварии водопровода. ,где F — площадь одной секции фильтра, м²; q — интенсивность промывки фильтров (q = 12—18 л/см²); τ — продолжительность промывки фильтров (τ = 300 — 420 сек); (бак ; );

26. Способы сохранения и восстановления пожарного запаса воды в резервуарах чистой воды и водонапорных башнях.

Сохранение н.з. воды в баке ВБ осуществляется за счет расположения приемных патрубков хоз. И пож. Трубопроводов на разных уровнях.

Сохранение н.з. воды в РЧВ определяется типом НС -2. На НС низкого давления с общими всасывающими линиями для отбора хоз.-пит. И пож. Расходов применяются автоматические указатели уровней. Их показания передаются на НС-1 ли на диспетчерский пункт управления и используется для вкл. Доп. Насоса на НС-1 или вкл. Хоз.-пит. Насосов в НС-2.

На НС высокого давления хоз.-пит. И пож. Насосы имеют самост. Всасывающие линии. Сохранение н.з. воды обеспечивается за счет того, что при снижении уровня воды в резервуаре до уровня н.з. во всасывающую трубу хоз.-пит. Насоса через отверстие попадает воздух и произойдет срыв работы насоса.

Другим способом сохранения н.з. в резервуаре: всасывающая труба производственно-хозяйственных насосов выведена на уровень н.з., что исключает отбор этими насосами н.з. воды. Наличие кожуха обеспечивает перемешивание воды в резервуаре.

ТКП 45-2.02-138-2009

п.5.2.4: Максимальный срок восстановления н.пож.з. воды должен быть не более, час:

-24 – в н.п. и на п.п. со зданиями категорий А,Б,В;

-36 – на п.п. со зданиями категорий Г,Д;

-72 – в сельских н.п. и на с/х предприятиях.

п.5.2.5: Для п.п. с расходами воды на наружное пожаротушение 20 л/с и менее допускается увеличивать время восстановления н.з. воды:

- до 48 ч – для предприятий со зданиями категорий Г и Д;

- до 36 ч – то же категории В.

п. 5.2.6: На период восстановления н.з. воды допускается снижение подачи воды на хоз.-пит. Нужды системами водоснабжения 1 и 2 категории надежности подачи воды до 70%, 3 категории – до 50% расчетного расхода и подачи воды на производственные нужды о аварийному графику.

27. Водопроводы высокого давления. Область применения.

Специальные наружные противопожарные водопроводы высокого давления устраивают на наиболее взрывопожароопасных объектах (склады лесных материалов, нефтебазы, предприятия нефтехимической и нефтеперерабатывающей промышленности), где развитие пожара может происходить настолько быстро, что использование передвижных сил и средств не обеспечивает эффективности пожаротушения. Пожары на складах лесоматериалов характеризуются большой скоростью распространения огня, сильным тепловым излучением, возможностью образования мощных конвективных потоков, способствующих переносу искр и горящих материалов на сотни метров и возникновению новых очагов горения. Известно, что скорость распространения пламени зависит от влажности древесины, способа ее укладки, направления и скорости ветра. При штабельном хранении пиломатериалов в пределах одной группы штабелей, где разрывы не нормируются, она составляет 1—4 м/мин. По мере увеличения площади пожара скорость распространения огня возрастает. По опытным данным для эффективного тушения пожаров штабелей пиломатериалов при влажности древесины свыше 30% интенсивность подачи воды составляет 0,21 л/(с*м²), а при влажности около 14%—0,45 л/(с*м²). Очевидно, что через 5 мин, а это время считают необходимым для введения в действие первых сил и средств пожаротушения, площадь пожара может быть настолько велика, что прибывшие подразделения потушить пожар не смогут. Дальнейшему развитию пожара способствует большая высота пламени, которая в среднем в два раза превышает высоту штабеля. Под воздействием воздушных потоков факел наклоняется, и пламя свободно перекрывает 10-метровые разрывы между группами штабелей. По истечении 40—60 мин огнем может быть охвачен весь квартал. Для локализации пожара в границах квартала при 25-метровых разрывах требуется интенсивность подачи воды по фронту огня не менее 0,6 л/(с*м²). Следовательно, величина полного расхода воды по периметру квартала может составить несколько сотен литров в секунду. Не меньшую опасность в отношении быстрого развития пожара и возникающих трудностей при тушении представляют склады балансовой древесины кучевого хранения. Процесс горения древесины в кучах, высота которых достигает 30м, а объем — 250 тыс. м³, характерен сильной вертикальной тягой, поэтому пожар способен быстро распространиться по всему объему кучи. Переработка нефти и газа, производство химических материалов обычно связаны с применением большого количества легковоспламеняющихся и горючих жидкостей, сжиженных газов, твердых сгораемых материалов. Процесс производства может происходить при высокой температуре и большом давлении с применением сложных технологических аппаратов и разветвленной сети трубопроводов, расположенных на большой высоте. Особенности размещения оборудования на подобных предприятиях осложняют пожаротушение и затрудняют работу пожарных подразделений. Вследствие этого пожары на таких объектах характеризуются крупными размерами, быстрым распространением огня, возникновением взрывоопасных концентраций, разрушением аппаратуры и строительных конструкций. Быстрое введение большого количества воды мощными струями от стационарных лафетных стволов или других систем водяного орошения во многих случаях является решающим условием успешного тушения подобных пожаров при минимальном ущербе.

28. Схемы устройства водопроводов высокого давления.

Специальные противопожарные водопроводы, как правило, устраивают по принципу высокого давления. Режим работы подобных систем водоснабжения имеет ряд особенностей по сравнению с объединенными водопроводами.

Обычно в специальных водопроводах требуется временное повышение давления в период пожаротушения, в другое же время в них поддерживается сравнительно небольшое давление с помощью производственных или хозяйственных насосов, обеспечивающих заполнение всей системы водой. Водопроводы с постоянно высоким давлением устраивают только в особых случаях, так как эксплуатация этих систем требует значительных затрат электроэнергии.

В результате резкого изменения давления и подачи больших расходов воды в трубах и арматуре возникают гидравлические удары и кавитационные процессы, которые заставляют предъявлять повышенные требования к надежности всей системы.

Основной мерой по обеспечению надежности подачи пожарных расходов воды является обязательное кольцевание водопроводной сети. Для водопроводных линий применяют сварные стальные трубы, способные выдержать значительные внутренние давления и внешние динамические нагрузки. Использование железобетонных и чугунных труб ограничивается возможностью разрушения менее прочных стыковых соединений. Задвижки на сети необходимо устанавливать таким образом, чтобы в случае неисправности на каком-либо участке водопровода одновременно выключалось не более двух лафетных стволов.

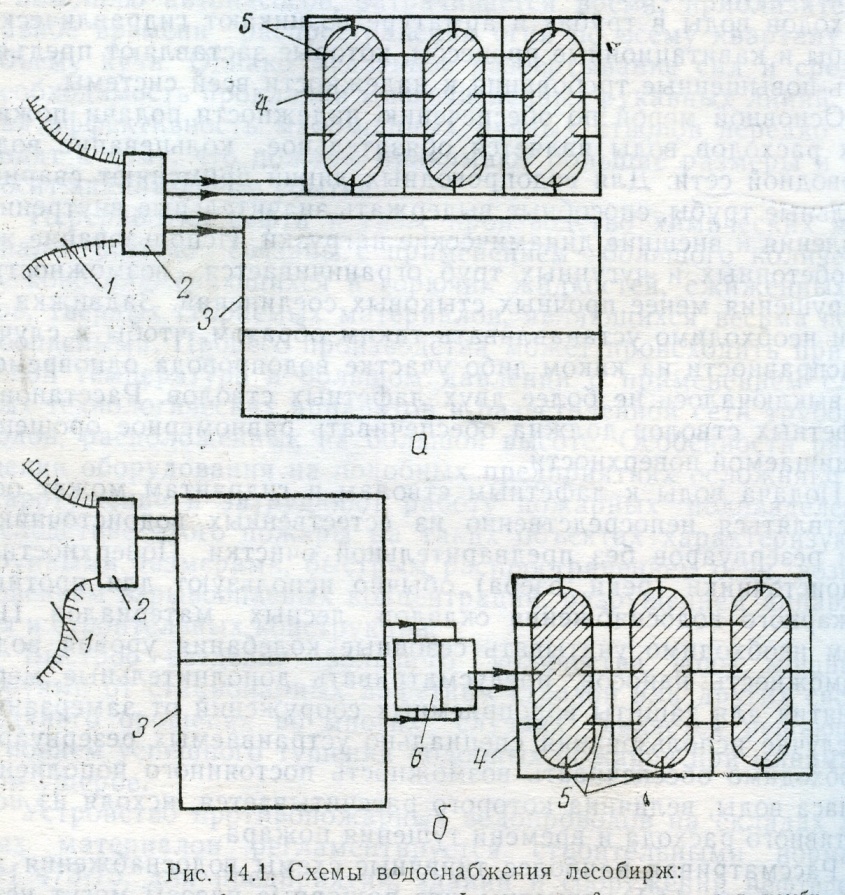

Рассматривая наиболее типичные схемы водоснабжения лесобирж (рис. 1), отметим, что пожарные насосы могут устанавливаться как на НС-I подъема (1, а), так и на НС-II (1, б).

Рис. 1 Схема водоснабжения лесобиржи

1 – водоисточник; 2 – насосная станция I подъёма; 3 – водопровод комбината; 4 – пожарный водопровод лесобиржи; 5 – ответвления к лафетным вышкам; 6 – насосная станция лесобиржи

Запас воды для противопожарного водоснабжения должен храниться не менее чем в двух резервуарах, расположенных у водопроводной насосной станции.

Лафетные стволы следует устанавливать с диаметром насадка не менее 28мм. Напор у насадка должен быть не менее 40м. Максимальный напор в системе противопожарного водопровода высокого давления не должен превышать 150м.

Иногда при проектировании насосной станции из-за большой величины требуемого расхода и напора воды не удается подобрать марку насоса. В таком случае применяют последовательную схему включения насосов, при которой развиваемый напор определяется графически, как сумма напоров отдельных насосов при одном и том же расходе.

Пожарные насосы водопровода высокого давления должны иметь дистанционное включение от кнопок, расположенных у лафетных стволов, и пусковые устройства, действующие автоматически от тревожной сигнализации из помещения пожарной части.

53.Пожарная колонка должна беспрепятственно устанавливаться на пожарные гидранты. Колодец гидранта должен быть сухим, очищен от мусора, его крышка должна свободно открываться. Крышки колодцев подземных гидрантов должны быть очищены от грязи, льда, снега, а в холодный период, при необходимости, утеплены. При ремонте и устройстве дорожного покрытия запрещается ликвидация люков пожарных гидрантов.

2.2.2. Подъезды и подходы к пожарным гидрантам, водоемам, водонапорным башням должны быть постоянно свободными.

2.2.3. У места расположения пожарных гидрантов, резервуаров и водоемов необходимо устанавливать световые или флуорисцентные указатели по ГОСТ 12.04.026, на которых указывается: для пожарных гидрантов - буквенный индекс "ПГ", цифровое значение в метрах от указателя до гидранта и внутренний диаметр трубопровода в миллиметрах; для пожарных резервуаров - буквенный индекс "ПВ", цифровое значение запаса воды в кубических метрах и число пожарных автомобилей, которые могут быть одновременно установлены для забора воды.

2.2.4. Пожарные гидранты дважды в год (весной и осенью) должны проверяться обслуживающим персоналом на работоспособность путем пуска воды. Результаты проверки оформляются актом. Комиссия для испытаний назначается приказом руководителя предприятия.

2.2.5. Исправность пожарных резервуаров должна контролироваться не реже двух раз в месяц. Недостающий запас воды следует незамедлительно восстанавливать.

2.2.6. При наличии на территории предприятия или вблизи его водоемов (рек, озер, прудов), они должны оборудоваться подъездами с покрытием или пирсами для установки не менее 2-х пожарных автомашин.

2.2.7. В зимнее время на водоемах необходимо устраивать проруби размером не менее 0,6 x 0,6 метра, которые должны содержаться в пригодном для использования состоянии, а место их размещения должно быть обозначено специальным указателем по ГОСТ 12.4.026.

2.2.8. При недостаточной глубине в водоисточниках места забора воды необходимо углубить с таким расчетом, чтобы глубина котлована составляла не менее 2-х метров, при этом должны осуществляться постоянный контроль и очистки углубления от отложений песка и ила.

2.2.9. Водозаборные устройства пожарных резервуаров должны находиться в исправном состоянии.

2.2.10. Водонапорные башни должны быть приспособлены для отбора воды пожарной техникой в любое время года.

2.2.11. При наличии на предприятии градирни, к ней должен быть обеспечен подъезд с покрытием и предусмотрена возможность использования ее бассейна для целей пожаротушения.

54.Пожарные канаты внутреннего противопожарного водопровода необходимо оборудовать рукавами и стволами, заключенными в шкафы, отвечающие требованиям ГОСТ 12.4.009. Внешнее оформление пожарных шкафов должно включать красный сигнальный цвет по ГОСТ 12.4.026. Дверцы шкафчиков должны легко открываться.

2.3.2. Размещение пожарного крана должно обеспечивать удобство вращения маховика. Рукав, присоединенный к пожарному крану, не должен препятствовать закрытию дверцы пожарного шкафа. При прокладывании пожарного рукава в любом направлении должен исключаться его резкий излом в месте присоединения к вентилю.

2.3.3. Пожарные краны не реже одного раза в шесть месяцев, а также по мере необходимости должны подвергаться техническому обслуживанию (просушка, перекатка рукавов с целью изменения места складки, ревизия запорной арматуры и т.п.) и проверяется на работоспособность путем пуска воды. Результаты проверки оформляются актом.

2.3.4. Пожарные краны должны быть постоянно доступны для использования.

62.К искусственным водоисточникам относятся водоемы-копани, водоемы-резервуары, водохранилища-пруды.

Водоемы-копани устраивают в сельской местности. Они просты по устройству, не требуют больших материальных затрат. Водоемы-копани бывают двух видов: водоемы в выемке (рис. 9) и водоемы в полувыемке-полунасыпи (рис. 10). В выемке водоемы-копани устраиваются при низком (2,5 и более метров) и высоком (0,5–1 м) уровне залегания грунтовых вод от поверхности земли. В полувыемке-полунасыпи устраиваются при среднем (от 1,0 до 2,5 м) уровне залегания грунтовых вод. Глубина водоемов варьируется от 2,5 до 3,5 м. Они бывают различной формы: круглые, прямоугольные, квадратные.

Основное внимание при устройстве водоемов-копаней уделяется гидроизоляции, которая определяется типом грунта.

Водоемы-резервуары являются более капитальными сооружениями, чем водоемы-копани и более надежными в эксплуатации.

Устраивают их в слабых грунтах, независимо от уровня залегания грунтовых вод, используя для этого железобетон, камень, кирпич. При строительстве водоемов-резервуаров целесообразно применять местный строительный материал.

В зависимости от климатических условий они могут быть подземными, полуподземными и наземными. Резервуары бывают различной формы. Глубина их должна быть не менее 2 м — по условиям прогрева воды и не более 5 м — по технико-экономическим соображениям.

.

Испытания производятся в два этапа:

- залив на высоту 1 м с выдержкой в течение суток для проверки герметичности днища;

- залив до проектной отметки.

Водохранилища-пруды устраиваются при наличии около объектов оврагов, которые можно использовать для создания водохранилищ.

Основным элементом водохранилища-пруда является плотина. Располагают плотину в самой узкой части оврага (балки).

Бывают различной конструкции. Земляные плотины устраивают из нефильтрующих или слабо фильтрующих грунтов. Крепление напорного откоса плотины осуществляют в виде мощения или каменной наброски. Для устранения размыва низового откоса плотины фильтрационным потоком устраивают дренаж (в виде призмы из каменной наброски).

67.Отведение сточных вод в водные объекты допускается только в случае, если оно не приведет к превышению установленных норм предельно допустимых концентраций веществ в воде водного объекта, и (или) при условии очистки водопользователем сточных вод до пределов, установленных республиканским органом государственного управления по природным ресурсам и охране окружающей среды или его территориальными органами.

Запрещается отведение в водные объекты сточных вод, которые:

-содержать возбудителей инфекционных заболеваний;

-могут быть использованы после соответствующей очистки и обеззараживания в системах оборотного и повторного водоснабжения и в других целях.

Сброс в водные объекты веществ, для которых не установлены предельно допустимые концентрации их содержания в водном объекте, запрещается. Сброс таких веществ в исключительных случаях может быть разрешен республиканским органом государственного управления по природным ресурсам и охране окружающей среды или его территориальными органами и органом государственного санитарного надзора при условии, что в течение установленного ими периода эти нормативы будут разработаны и утверждены. Заказчиками на разработку нормативов предельно допустимых концентраций таких веществ в водном объекте являются юридические лица и индивидуальные предприниматели, осуществляющие их сброс.

В случаях, угрожающих безопасности и здоровью населения, органы государственного санитарного надзора вправе немедленно приостановить отведение сточных вод вплоть до прекращения эксплуатации производственных и иных объектов с уведомлением об этом местных исполнительных и распорядительных органов, а также территориальных органов республиканского органа государственного управления по природным ресурсам и охране окружающей среды.

69. Обязанности водопользователей по предупреждению и ликвидации последствий вредного воздействия вод и аварий на водных объектах. Водопользователи обязаны проводить согласованные с местными исполнительными и распорядительными органами, территориальными органами республиканского органа государственного управления по природным ресурсам и охране окружающей среды и другими заинтересованными органами государственного управления мероприятия по предупреждению и ликвидации вредного воздействия вод в случаях:

-наводнений, затоплений и подтоплений;

-разрушения берегов, защитных дамб и других сооружений;

-аболачивания или засоления земель;

-эрозии почв, образования оврагов, оползней и других опасных природных явлений.

При авариях на водных объектах юридические лица и граждане Республики Беларусь, в том числе индивидуальные предприниматели, по вине которых произошла авария, обязаны немедленно начать ликвидацию аварии и ее последствий и уведомить о ней соответствующие местные исполнительные и распорядительные органы, территориальные органы республиканского органа государственного управления по природным ресурсам и охране окружающей среды, органы государственного санитарного надзора и органы государственного управления по надзору за безопасным ведением работ в промышленности и атомной энергетике.

61. Гидротехнические сооружения - сооружения, предназначенные для использования водных ресурсов (рек, озёр, морей, грунтовых вод) или для борьбы с разрушительным действием водной стихии. В зависимости от места расположения Г. с. могут быть морскими, речными, озёрными, прудовыми. Различают также наземные и подземные Г. с. В соответствии с обслуживаемыми отраслями водного хозяйства Г. с. бывают: водноэнергетические, мелиоративные, воднотранспортные, лесосплавные, рыбохозяйственные, для водоснабжения и канализации, для использования водных недр, для благоустройства городов, спортивных целей и др.Насосная станция — комплексная система для перекачки жидкостей из одного места в другое, включает в себя здание и оборудование: насосные агрегаты (рабочие и резервные) — насосы, трубопроводы и вспомогательные устройства (например,трубопроводную арматуру). Используются в качестве инфраструктуры для нужд водоснабжения, канализации, на месторожденияхнефти и т. д. Также используются для удаления воды на территориях в низменности, обводненных в результате прорыва воды или наводнения. Плоти́на — гидротехническое сооружение, перегораживающее водоток или водоём для подъёма уровня воды. Также служит для сосредоточения напора в месте расположения сооружения и создания водохранилища. Шлюз (гидротехническое сооружение) — гидротехническое сооружение на судоходных и водных путях. Да́мба— гидротехническое сооружение периодического действия, ограждающее акваторию или территорию от воздействий водных стихий. Например, дамба обвалования ограждает территорию (город, сельхозугодья) от весеннего половодья; дамбааванпорта в составе гидроузла, примыкающая к шлюзу, защищает от волн и течений и тем самым обеспечивает спокойный подход, шлюзование и выход судна.

66. Размещение объектов и отдельных его элементов должно обеспечить уменьшение степени их поражения при стихийных бедствиях, возникновении крупных производственных аварий и катастроф. При размещении объектов необходимо учитывать возможность образования зон катастрофического затопления в результате разрушения плотин и дамб (зоной катастрофического затопления является территория, на которой затопление имеет глубину 1, 5 м и более и может повлечь за собой разрушение зданий и сооружений, гибель людей, вывод из строя оборудования предприятий). Места размещения материально-технических резервов следует выбирать с таким расчетом, чтобы они не оказались уничтоженными. В то же время их целесообразно располагать к объекту как можно ближе.
