9. Устройства для забора воды из наземных и подземных водоисточников.

Для обеспечения надежного забора воды пожарной техникой из водоемов-копаней, водохранилищ, прудов, а также естественных водоисточников, кроме подъездных дорог к месту водозабора и площадок для установки автомашин, часто необходимо сооружать специальные водозаборные устройства. Такими сооружениями являются пожарный подъезд (Пожарный пирс — сооружение, расположенное на берегу естественного водотока или водоема (реки, озера, пруда) и предназначенное для размещения на нём не менее двух пожарных автомобилей с цепью забора воды на нужды пожаротушения) и приемный колодец. Специальные пожарные подъезды целесообразно устраивать на водоемах, имеющих пологие берега. Наиболее распространенным типом подъезда является пирс на деревянных сваях, имеющих диаметр 25—30 см, способный выдержать нагрузку 7—8 т. Площадка подъезда должна быть расположена не выше 5 м от уровня низких вод и выше уровня высоких вод не менее чем на 0,7 м. Настил площадки устраивают из пластин. Ширина настила 4,5—5 м. Боковые стороны площадки ограждают на высоту 0,7—0,8 м. Для забора воды из естественных водоисточников с заболоченными берегами целесообразно устраивать приемные колодцы объемом 3—5 м³, соединенные с водоисточником трубой, имеющей диаметр не менее 200 мм. Перед приемным колодцем на соединительном трубопроводе необходимо установить задвижку, штурвал которой должен быть выведен под крышу люка. К приемным колодцам должен быть обеспечен свободный подъезд пожарных автомашин. Приемные колодцы выполняют из бетона или камня и оборудуют двумя крышками, пространство между которыми заполняют зимой утепляющими материалами, что предохраняет воду от промерзания.

10. Конструктивные решения, обеспечивающие надежную работу систем водоснабжения.

Система водоснабжения представляет собой комплекс сооруж. для обеспеч. опред. группы потребителей водой в треб. количествах и треб. качества. Кроме того она должна обладать опред. степенью надежности, т.е. должна обеспеч. снабжение потребителя водой без недопустимого снижения установленных показателей, а также обеспеч. получение воды из природных источников, ее очистку и подачу к местам потребления. Для выполнения этих задач служат следующие сооруж:

–сооруж. для очистки воды.

-водоприемные сооруж.

–водоводы.

–водопроводные сети

–резервуары.

– водоподъемные сооруж.

–башни

Элементы системы водоснабжения II категории, повреждения которых могут нарушить подачу воды на пожаротушение, должны относиться к I категории. При отсутствии второго источника электроснабжения следует устанавливать резервный пожарный насос с приводом от электростанции с двигателем внутреннего сгорания и(или) от двигателя внутреннего сгорания. Запуск двигателей внутреннего сгорания должен осуществляться автоматически от стартерных батарей (аккумуляторов). При невозможности осуществить питание насосных установок внутренних водопроводов зданий и сооружений от двух независимых источников электроснабжения допускается осуществлять электропитание их от одного источника при условии подключения к разным линиям напряжением 0,4 кВ и к разным трансформаторам двухтрансформаторной подстанции или трансформаторам двух ближайших однотрансформаторных подстанций (с устройством автоматического ввода резерва — АВР). Системы противопожарного или объединенного противопожарного водоснабжения следует относить к I категории надежности подачи воды и I категории надежности электроснабжения (по ПУЭ) насосных станций и электрифицированной арматуры, работающей в период пожаротушения. Регулирующие емкости позволяют обеспечить равномерную работу насосных, так как отпадает необходимость в подаче максимальных расходов воды в часы наибольшего водопотребления, а также уменьшить диаметры труб, что снижает стоимость водопровода. Запасные емкости повышают надежность систем водоснабжения. В них хранится запас воды на нужды очистных сооружений, пожарные, производственные и хозяйственно-питьевые.

11-12. Категорирование. Резервирование. Устройства переключения на вводах и определение их количества, трассировка сети, материал труб.

I – допускает снижение подачи воды на хозяйственно-питьевые нужды не более 30% расчётного расхода и на производственные нужды до предела, устанавливаемого аварийным графиком работы предприятий; длительность снижения подачи не должна превышать 3 суток. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается на время выключения повреждённых и включения резервных элементов системы (оборудования, арматуры, сооружений, трубопроводов и др.) но не более чем на 10 минут; II – величина допускаемого снижения подачи воды та же, что при I категории; длительность снижения подачи не должна превышать 10 суток. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается на время выключения повреждённых и включения резервных элементов системы или проведения ремонта, но не более чем на 6 часов; III ‑ величина допускаемого снижения подачи воды та же, что при I категории; длительность снижения подачи не должна превышать 15 суток. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается на время проведения ремонта, но не более чем на 24 часа; Объединённые хозяйственно-питьевые и производственные водопроводы населённых пунктов при числе жителей в них более 50 тыс. чел. следует относить к I категории; от 5 до 50 тыс. чел. – ко II категории; менее 5 тыс. чел. – к III категории. При отсутствии второго источника электроснабжения следует устанавливать резервный пожарный насос с приводом от электростанции с двигателем внутреннего сгорания и(или) от двигателя внутреннего сгорания. Запуск двигателей внутреннего сгорания должен осуществляться автоматически от стартерных батарей (аккумуляторов).

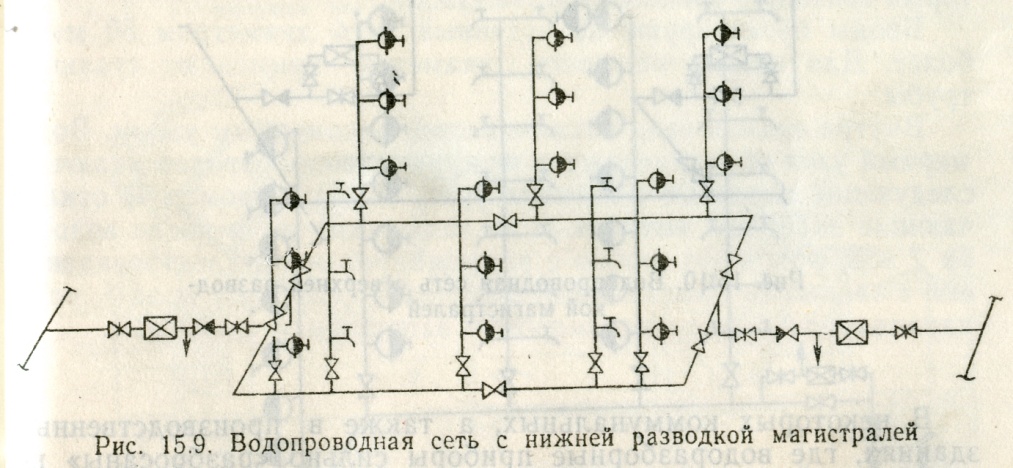

Трассировка водопроводной сети может осуществляться разводкой магистралей при вертикально расположенных стояках; с вертикально расположенной магистралью и горизонтальными распределительными трубами. Наиболее распрастраннеными являются схемы с нижней разводкой. Такую трассировку сети применяют в жилых общественных зданиях и некоторых промышленных цехах. В этом случае магистраль прокладывается под потолком подвала или под полом первого этажа спецканалов. Стоянки прокладываются открыто или скрыто по стенам (в коридорах, панелях, лестничных клетках). В общественных, производнственных зданиях, промышленных предприятий стояки должны прокладываться в специальных несгораемых шахтах.

.

18. Обеспечение надежности подачи воды насосными станциями. Классификация насосных станций.

От того насколько правильно запроектирована и построена насосная станция, зависит надежность работы насосной станции и всей системы водоснабжения. Классификация:

1По назначению:-НС-1, НС-2,

Повысительные,

Циркуляционные;

2По расположению НС относительно пов-ти земли:

-наземные,

-заглуюленные,

-шахтового типа;

3По виду оборудования:

-c вертик.,

-с горизонт. располож. насосами;

4По характеру управления:

-с ручным,

-автоматическим,

-дистанционным;

5По надежности действия:

-1, -2, -3 категории;

Насосные установки внутреннего противопожарного или объединенного противопожарного водопровода зданий и сооружений и электрифицированную арматуру, работающую в период пожаротушения, следует запитывать по I категории надежности электроснабжения при нормируемом расходе воды на пожаротушение из пожарных кранов более 2,5 л/с. При невозможности осуществить питание насосных установок внутренних водопроводов зданий и сооружений от двух независимых источников электроснабжения допускается осуществлять электропитание их от одного источника при условии подключения к разным линиям напряжением 0,4 кВ и к разным трансформаторам двухтрансформаторной подстанции или трансформаторам двух ближайших однотрансформаторных подстанций (с устройством автоматического ввода резерва — АВР). При невозможности обеспечения указанных решений допускается устанавливать резервные насосы с приводом от электростанций с двигателями внутреннего сгорания или от двигателей внутреннего сгорания. Запуск двигателей внутреннего сгорания должен осуществляться автоматически от стартерных батарей (аккумуляторов).

13. Определение требуемых рабочих параметров насосов и выбор их марок.

Подача насоса – объем жидк., перекачиваемой насосом в единицу времени. Напор насоса – разность удельных энергий жидк. после и до насоса. Мощность насоса – это объем работы, выполняемый им в единицу времени: , следовательно КПД насоса = отнош. эффективной мощности к потребляемой: . Полный КПД учитывает гидравл., мех., объемные потери: . Высота всасывания( вакуумная – характериз. степень разряжения, геометрическая-опред. высоту установки оси над кровнем жидк.): связь .

Выбор насоса зависит от расчётного расхода воды Q и расчётного требуемого напора воды.

По расчётным величинам используя каталоги марки насосов, подбирают требуемый вид насосов.
