4.4.1. Режимы работы программы ansys

Программа допускает два режима работы: пакетный (Batch) и интерактив­ный (Interactive).

Пакетный режим - работа ANSYS-программы задается программой поль­зователя. Первая строка в файле должна быть /batch, обозначающая пакетный режим работы. Этот режим особенно эффективен при решении задач, не требу­ющих постоянной связи с компьютером.

Интерактивный режим предполагает постоянное взаимодействие с компьютером: запуск команды пользователем, выполнение ее программой; за­дание другой команды пользователем и выполнение ее программой и т.д. Если вы ошибетесь, можно исправить ошибку, повторно правильно набрав команду. Данный режим позволяет использовать наиболее подходящие свойства графи­ческого режима, построчной подсказки, системного меню и графического набо­ра.

4.4.2. Маршрут моделирования элементов мст в ansys

Маршрут моделирования элементов МСТ с помощью программы ANSYS состоит из трех этапов: препроцессорная подготовка (Preprocessing), получение решения (Solving the equation) и постпроцессорная обработка результатов (Postprocessing).

На стадии препроцессорной подготовки выполняется выбор типа расчета, построение модели и приложение нагрузок (включая граничные условия). На данном этапе задаются необходимые для решения исходные данные. Пользова­тель выбирает координатные системы и типы конечных элементов, указывает упругие постоянные и физико-механические свойства материала, строит твер­дотельную модель и сетку конечных элементов, выполняет необходимые дей­ствия с узлами и элементами сетки, задает уравнения связи и ограничения. Можно также использовать модуль статического учета для оценки ожидаемых размеров файлов и затрат ресурсов памяти.

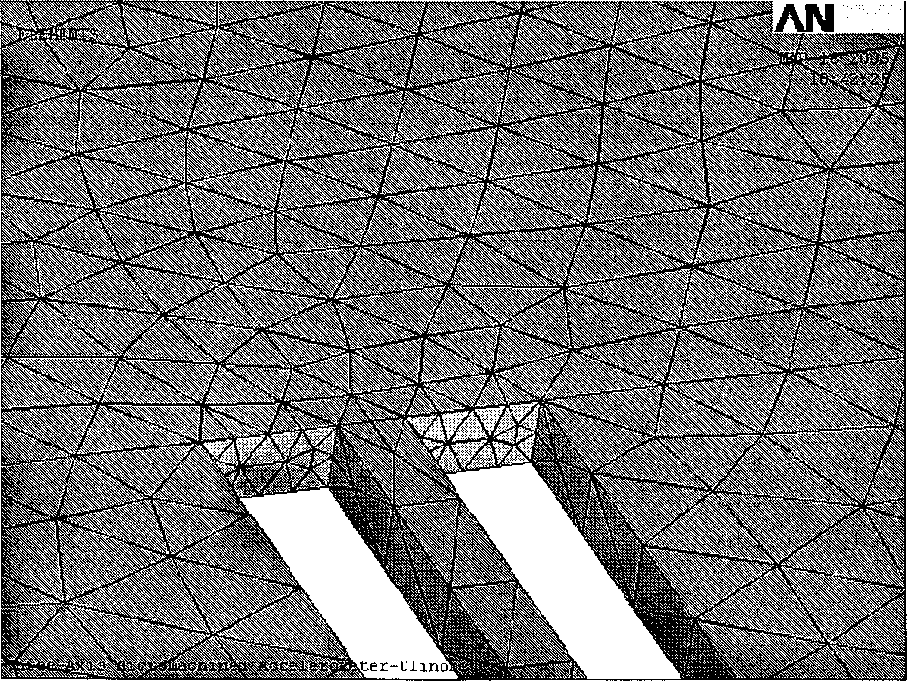

На рис.4.13 представлен фрагмент конечно-элементной модели элемента МСТ.

Этап приложения нагрузок и получения решения включает в себя задание вида анализа и его опций, нагрузок, шага решения и заканчивается запуском на счет конечно-элементной задачи.

Рис.5.13. Конечно-элементная модель элемента МСТ

Программа ANSYS предусматривает два метода решения задач, связан­ных с расчетом конструкций (Structural problems): h-метод и р-метод. h-метод может применяться при любом типе расчетов (статический, динамический, теп­ловой и т.п.), а р-метод - только в линейном статическом анализе. Кроме того, h-метод требует более частой сетки, чем р-метод.

На этапе постпроцессорной обработки пользователь может обратиться к результатам решения и интерпретировать их нужным образом.

Результаты решения включают значения перемещений, температур, напряжений, деформаций, скоростей и тепловых потоков.

Итогом работы программы на постпроцессорной стадии является графи­ческое и (или) табличное представление результатов.

4.5 Перспективы развития микроаналитических систем

Микроаналитические системы находятся в самом начале своего разви- тия. И в настоящее время при их конструировании доминируют такие направления как миниатюризация и интеграция. Современными особенностями микроаналитических систем являются:

■ блочно-модульная унификация технологических и аналитичес- ких подсистем, определяющая многообразие конструкций при минимизации затрат;

■ полифункциональность и гибкость, определяющая широту номен- клатуры продукции и многообразие решаемых классов задач в усло- виях различных потребителей (химия, биотехнология, медицина);

■ интегрированность диагностических и технологических модулей в пределах одной рабочей зоны, определяющая возможность ло- кализации различных видов воздействий и позволяющая рабо- тать со сверхмалыми количествами вещества при обеспечении высокой эффективности и скорости проведения процессов;

■ «интеллектуальность» микрооборудования, определяемая системой контрольно-диагностических модулей нового поколения и гибкой связью между аналитическими и технологическими модулями;

• экономичность, определяемая групповыми принципами произ- водства микроаналитических систем, их низкой материале- и энергоемкостью;

■ экологичность, определяемая возможностью работы со сверхма- лыми количествами веществ и простотой утилизации отходов.

Организация интегрально-группового производства микроанали- тических систем вносит революционные изменения в область меди- цинской диагностики, генетического анализа и микробиологического мониторинга за счет резкого сокращения стоимости и повышения ско- рости анализа, упрощения условий его проведения и автоматизации диагностических процедур.
