4.2. Проектирование элементов мст в сапр Tanner Pro

Система автоматизированного проектирования Tanner Pro предназначена для проектирования интегральных схем и компонентов микросистемной техни­ки.

В состав САПР Tanner Pro входят следующие подсистемы:

- MEMSLib - библиотека компонентов микросистемной техники;

- S-Edit - схемный редактор;

- L-Edit - топологический редактор;

- T-Spice - подсистема схемотехнического моделирования проектов.

4.2.1. Библиотека memsLib

Библиотека компонентов МСТ MEMSLib включает в себя описания тех­нологий изготовления интегральной электроники и микросистемной техники, различные типы подвижных микромеханических элементов, электромеханиче­ских преобразователей и структурных свойств материалов и их схемотехниче­ские модели. В данный пакет входят элементы микросистемной техники, со­зданные фирмами: MCNC-MUMPs, MOSIS-NIST, Analog Devices, CMP-Tima и т.д.

В библиотеку MEMSLib также входит пакет макромоделей элементов МСТ, называемых макросами.

На рис.4.3 представлена схема взаимодействия библиотеки MEMSLib с подсистемами Tanner Pro.

Макросы элементов МСТ представляются в двух форматах: *.с и *.dll со встроенными функциями редактора топологии L-Edit и подсистемы схемотехнического моделирования T-Spice. Различие представления макросов в этих форматах заключается только в скорости загрузки и исполнения, поскольку файл в формате *.с должен быть вначале интерпретирован встроенным в САПР Tanner Pro интерпретатором языка С. В то время как макрос формата *.dll напрямую загружается в память.

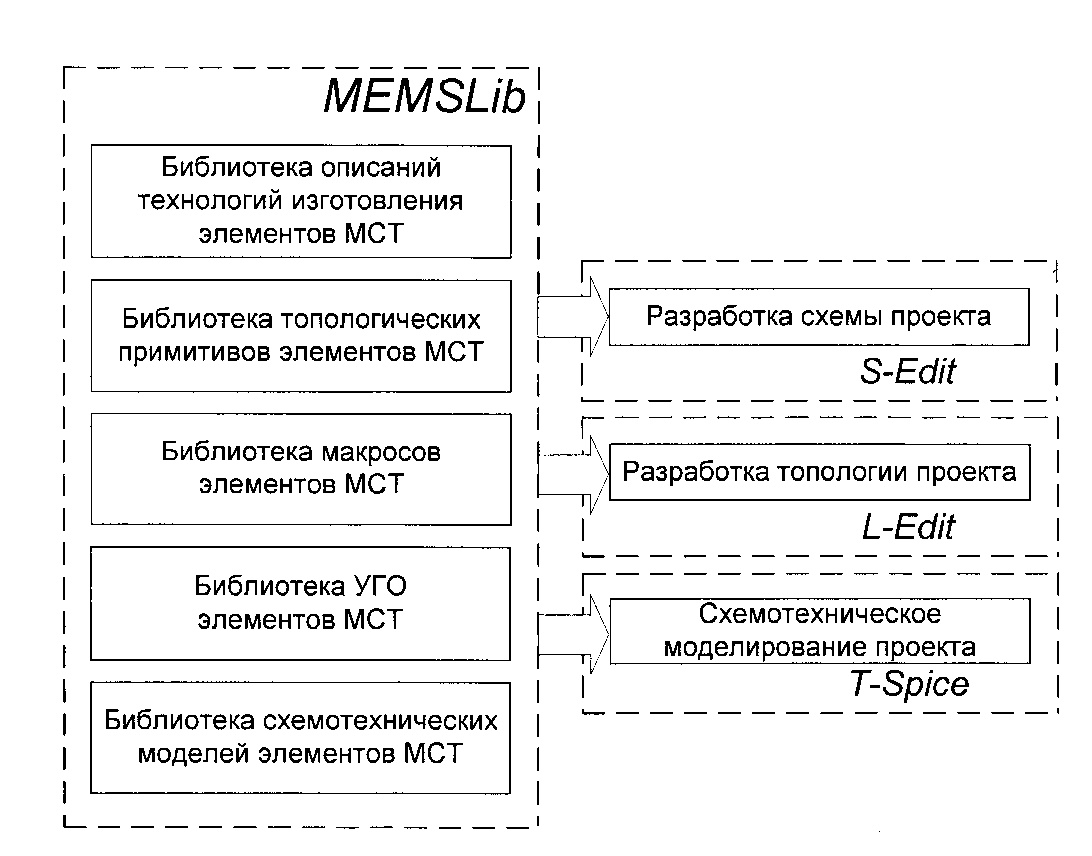

Рис.4.3. Взаимодействие MEMSLib с подсистемами Tanner Pro

На рис.4.4 представлено окно библиотеки макросов в редакторе L-Edit.

Для создания макроса в формате *.с необходим текстовый редактор, а для создания макроса в формате *.dll необходимо использовать компилятор C/C++.

Рис.4.4. Окно библиотеки макросов

4.2.2. Схемный редактор s-Edit

Схемный редактор S-Edit позволяет для каждого проекта сенсорного и ак-тюаторного компонента МСТ или логического элемента ИС создавать иерархи­ческую структуру, верхним уровнем которой является файл проекта. Файл проекта содержит модули, которые могут быть двух типов: примитивы и ссыл­ки на другие модули.

Маршрут проектирования элементов МСТ в подсистеме S-Edit представ­лен на рис.4.5.

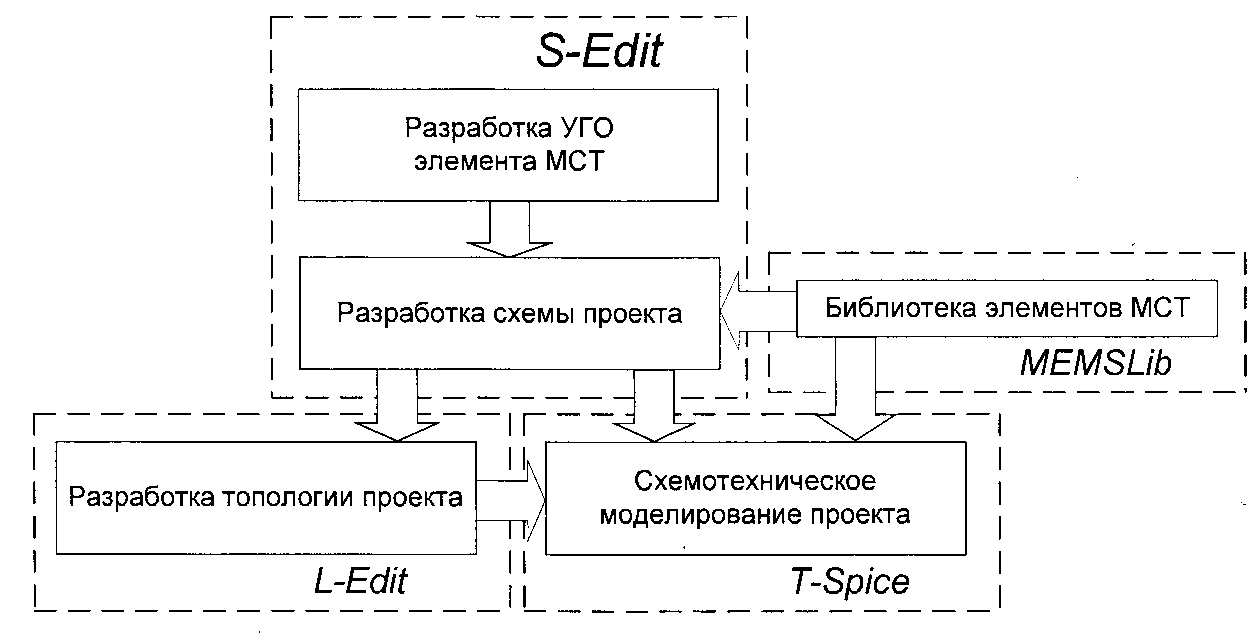

Рис.4.5. Маршрут проектирования элементов МСТ в САПР Tanner Pro с использованием редактора S-Edit

Каждый файл проекта редактора S-Edit содержит проектную и установоч­ную информацию. В проектной части располагается непосредственное описа­ние схемного решения, а в установочной - параметры среды разработки проек­та.

Разработка схемного решения проекта может производиться в двух режи­мах: схемном и символьном. В символьном режиме разработчик создает только условное графическое отображение (УГО) компонента МСТ, а в схемном режи­ме - формирует межсоединения компонентов проекта.

Одним из важных атрибутов УГО компонента являются его порты и свой­ства. Порты необходимы для задания точек соединения компонентов проекта. Свойства определяют способ экспортирования компонента в файл списка свя­зей. Свойства могут описывать физические (длина, ширина и др.), нефизиче­ские параметры (тип прибора, комментарии и т.п.), а также формат вывода строки, описывающей компонент в экспортируемый файл списка связей.

На рис.4.6 представлено рабочее окно редактора S-Edit с фрагментов схе­мы разрабатываемой микроэлектромеханической системы.

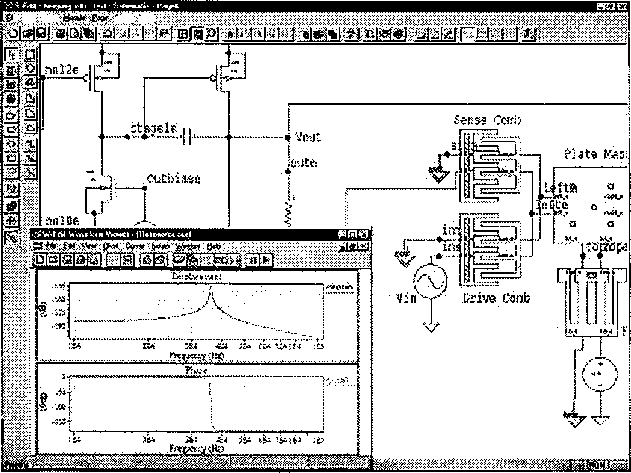

Рис.4.6. Рабочее окно схемного редактора S-Edit

Редактор S-Edit позволяет экспортировать схемы проекта в следующие форматы:

- SPICE формат (*.sp) - файл данного типа предназначен для выполнения схемотехнического моделирования проекта программами семейства Spice, включающих в себя подсистему T-Spice САПР Tanner Pro;

- TPR File (*.tpr) - файл данного формата содержит список связей и пред­назначен для передачи и выполнения процедуры трассировки и размещения проекта в подсистеме L-Edit САПР Tanner Pro;

-EDIF Netlist (*.edn) - файл данного формата содержит список связей и предназначен для передачи проекта программе NetTran САПР Tanner Pro;

-NetTran Macro File (*.mac) - файл данного формата предназначен для передачи проекта программе NetTran САПР Tanner Pro. В настоящее время дан­ный тип файла экспорта используется только при работе подсистемы S-Edit с подсистемами САПР Tanner Pro более поздних версий;

-EDIF Schematic (*.eds) - файл данного типа содержит информацию о схеме проекта: список связей компонентов, иерархию проекта и свойства всех его компонентов. Данный тип файла экспорта позволяет передавать проекты, разработанные в подсистеме S-Edit САПР Tanner Pro, другим программам авто­матизированного проектирования;

- VHDL File (*.vhd) - данный тип файла экспорта позволяет представить проект, разработанный в подсистеме S-Edit, в виде VHDL-описания.
