39. Гидравлический расчет ливнеспусков
Ливнеспуски устраивают на коллекторах общесплавной сети для сброса части смеси сточных вод в водоем с целью уменьшения сечения коллекторов. При этом следует помнить, что водоем будет загрязняться различными веществами органического и минерального происхождения. Режим работы ливнеспусков определяется санитарными и технико-экономическими соображениями и одним из важных показателей, так называемым коэффициентом р а з б а в л е н и я п0.
Если расход в сухую погоду обозначить Qcyx, то количество дождевой воды, не сбрасываемое через ливнеспуск в водоем в период выпадения дождей, будет
n0∙Qcyx
Из этого следует, что с увеличением коэффициента п0 увеличиваются и сечения коллекторов. С другой стороны, чем меньше п0, тем больше сточных вод сбрасывается без очистки в водоем, загрязняя его. В СНиП II-Г. 6—62 приводятся рекомендации по выбору значений коэффициента разбавления п0, которые колеблются в пределах от 0,5 до 5,0. В практике проектирования наиболее часто принимают от 0,5 до 2,0. В тех случаях когда самоочищающая способность водоема мала, значения п0 принимают большими, и наоборот. Однако коэффициент п() не может полностью характеризовать общее количество и характер поступления сточных вод в водоем. В зарубежной практике минимальный расход дождевых вод, который не подлежит сбросу через ливнеспуск, рекомендуется принимать не менее 8—10% от удельного стока (при tпр = 0).
В 1940 г. впервые в практике проектирования общесплавных канализаций Н. Н. Белов предложил теоретически выведенные формулы новых показателей работы ливнеспусков:
а) частота работы ливнеспусков;
б) суммарная продолжительность работы ливнеспуска;
в) средний годовой объем сброса сточных вод в водоем.
На рис. представлена схема ливнеспуска с ливнеотводом, устраиваемая на общесплавной системе канализации. Схема включает камеру ливнеспуска 1, которая установлена на коллекторе 2 с ливнеспуском 3. Из камеры выходит ливнеотвод 4, т. е. трубопровод, служащий для отведения сточных вод в ближайший водоем, при выпуске которого в водоем устраивается оголовок 5. Ливневыпуски устраивают с боковыми(а) и торцевыми(б) водосливами, которые в свою очередь имеют разновидности.

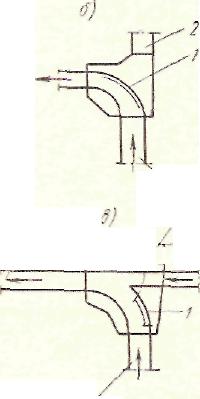

На рис. представлено два типа водосливов — с боковым прямолинейным водосливом и с боковым криволинейным водосливом, причем па рис, б представлен тип ливнеспуска, устраиваемый при расположении притока и главного коллектора в разных уровнях или па повороте коллектора. На рис. в показан ливнеспуск при расположении притока и коллектора на одном уровне.
При проектировании ливнеспусков расчету подлежат
Водослив должен пропустить расход в ливнеотвод, равный:
При проектировании следует учитывать:
1. Частоту периодов работы ливнеспуска, т.е. число сбросов смеси сточных вод из ливнеспуска в водоем за год.
Частота периодов т0 может быть определена по формуле:
Где п0 — коэффициент разбавления;
S
=
— отношение
расчетного расхода дождевых вод к
расчетному расходу в сухую погоду; С
—
коэффициент формулы расчетных
интенсивностей;
р — принятый для расчета сети период однократного
превышения
расчетной интенсивности дождя;
—
параметр, определяемый для конкретных
местных условий.
Значение параметра зависит от среднего числа дождей в год, выпадающих в том или ином пункте, и может быть принято по литературным источникам.
2. Продолжительность работы ливнеспуска Т за год может быть вычислена по формуле:
где
—
частота периодов работы ливнеспуска;
—
расчетное время
протока до ливнеспуска, мин;
К' — коэффициент, зависящий от и определяемый по формуле
3. Средний
годовой объем сброса
через
ливнеспуск смеси
дождевых,
бытовых и производственных вод
определяется по
формуле:
где К" — коэффициент, зависящий от и ; Qcyx принимается в л/сек, а — в мин.
4. Средний
годовой объем сброса
производственно-бытовых
сточных
вод
может
быть определен в процентах А
от
средне
годового
объема сброса
:
а также в
по
формуле:
где Кх — коэффициент, зависящий от т0 и .
Пользуясь этими формулами, зная п0, Qдож и Qcyx у ливнеспуска и принимая значение п0 в зависимости от местных условий, можно вычислить все показатели работы ливнеспуска
