10 Обозначение шероховатости поверхности

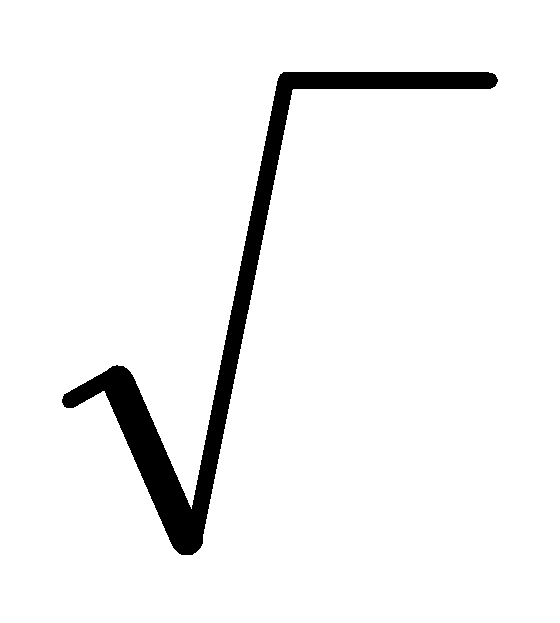

10.1 В обозначении шероховатости поверхности применяют следующие знаки:
- вид обработки конструктором не устанавливается; - поверхность образована удалением слоя материала; - поверхность образована без удаления слоя материала или не обрабатывается по данному чертежу.
10.2 Значение параметра шероховатости по ГОСТ 2789-73 указывают в обозначении шероховатости:
- для параметра - без символа, например - 0.5;
- для остальных параметров - после соответствующего символа, например - Rz40; Sm0,63; t5070.
При указании двух или более параметров шероховатости поверхности в обозначении шероховатости значения параметров записывают сверху вниз в следующем порядке:
-
параметр высоты неровности профиля;
-
параметр шага неровности профиля;
-
относительная опорная длина профиля.
10.3 Обозначение шероховатости на изображении изделия располагают на линиях контура, выносных линиях или на полках линий - выносок.
10.4 При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа.
Размеры и толщина линий в обозначении шероховатости вынесенном в правый верхний угол чертежа должны быть приблизительно в полтора раза больше, чем в обозначениях, нанесённых на изображениях.

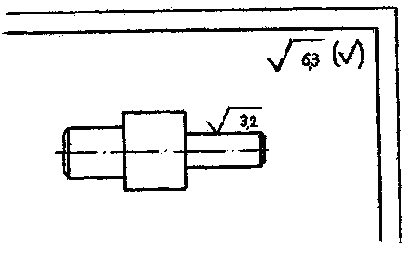

10.5 При указании одинаковой шероховатости для части поверхности изделия в правом верхнем углу чертежа помещают обозначение одинаковой шероховатости и условное обозначение, в соответствии с рисунком 13.
Рисунок 13 – Пример обозначения шероховатости
11 Рекомендуемая литература
ГОСТ 25346-89 Единая система допусков и посадок. Поля допусков и рекомендуемые посадки. Единая система, допусков и посадок. Общие положения, ряды допусков и основных отклонений.
ГОСТ 24853-81 Калибры гладкие для размеров до 500 мм. Допуски.
ГОСТ 1139-80 Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Допуски. Посадки. Размеры.
ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.
ГОСТ 23360-78 Шпонки призматические. Размеры, допуски и посадки.
ГОСТ 2.303-68 ЕСКД. Линии.
ГОСТ 2.304-81 ЕСКД. Шрифты чертёжные.
ГОСТ 2.305-68 ЕСКД. Изображения - виды, разрезы, сечения.
ГОСТ 2.307-68 ЕСКД. Нанесение размеров и предельных отклонений.
ГОСТ 2.309-73 ЕСКД. Обозначение шероховатости поверхности.
ГОСТ 2.403-75 ЕСКД. Правила выполнения чертежей цилиндрических зубчатых колес.
ГОСТ 2.405-75 ЕСКД. Правила выполнения чертежей конических зубчатых колес.
ГОСТ 2.408-68 ЕСКД. Правила выполнения рабочих чертежей звездочек приводных роликов и втулочных цепей.
ГОСТ 2.409-74 ЕСКД. Правила выполнения чертежей зубчатых (шлицевых) соединений.
Взаимозаменяемость, стандартизация и технические измерения. Учебник для ВТУЗов (А.И. ЯКУШЕВ, Л.И. ВОРОНЦОВ, Н.М. ФЕДОРОВ. – 6-е изд., перераб. и дополн. – М.: Машиностроение, 1986. – 352 с., ил.)
Допуски и посадки. Справочник в двух частях. Под ред. / В.Д. МЯГКОВА – 6-е изд., перераб. и доп. – Л.: Ленинградское отделение, 1979. – 1032 с.
ПРИЛОЖЕНИЕ А
(обязательное)
Пример заполнения титульного листа
Федеральное агентство по образованию РФ ГОУ ВПО Кубанский государственный технологический университет
Кафедра ____________________________________________________ наименование кафедры
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА к курсовому проекту (работе) ________________________________________________________________________ наименование дисциплины ________________________________________________________________________ тема курсового проекта, работы
Выполнил студент группы (шифр) __________________________________________ ________________________________________________________________________ фамилия, имя, отчество
Допущен к защите Руководитель проекта _______________ подпись, дата нормоконтролер расшифровка подписи
Защищен _____________ Оценка ___________
Члены комиссии __________________________________________________________ __________________________________________________________ подпись, дата, расшифровка подписи
Домашний адрес * * - заполняется студентами заочной формы обучения
|
ПРИЛОЖЕНИЕ В
(обязательное)
Пример составления реферата
РЕФЕРАТ
Курсовая работа 40с.,, 10 рисунков, 10 таблиц, 5 источников, 4 приложения.
Объектом расчета является двухступенчатый редуктор.
Цель работы - расчет основных посадок, гладких и резьбовых цилиндрических соединений, расчет размерных цепей и рабочих калибров-пробок и скоб, выбор универсальных средств измерений, разработка проекта стандарта предприятия.
В процессе работы проводился расчет посадки с натягом 160H8/h7 и для переходной посадки 40Н7/h6 определена вероятность получения посадки с натягом PN=99,27%.
Проводился расчет исполнительных размеров калибра для контроля соединения 160H8/h7.
Для ведущего вала редуктора составлена размерная цепь, и по допуску замыкающего звена определены отклонения составляющих звеньев (обратная задача), и по допускам составляющих звеньев определён допуск и отклонения замыкающего звена (прямая задача).
Рассчитана и выбрана посадка для внутреннего js5 и наружного подшипников качения Н6. Обоснована и выбрана посадка для резьбового соединения - М8-6Н/6.Для зубчатого колеса выбраны параметры, контролирующие кинематическую норму точности (Fi, Fc), норму плавности (fi), и контакта зубьев(Fk), и бокового зазора (Eas, Eai).
|
ПРИЛОЖЕНИЕ В
(обязательное)
Пример составления содержания
Содержание
Введение ……………………………………………………………………………………...3 1 Расчет и выбор посадок гладких цилиндрических соединений ………………………..4 1.1 Расчет и выбор посадок с зазором ……………………………………………………....5 1.2 Расчет и выбор посадок с натягом ……………………………………………………...8 1.3 Выбор переходных посадок ……………………………………………………………12 1.4 Расчет и выбор посадок подшипников качения ……………………………………....14 ………………………………………………………………………………………………….. ………………………………………………………………………………………………….. ………………………………………………………………………………………………….. 2 Выбор способа центрирования и характера сопряжения для шлицевого соединения …. ………………………………………………………………………………………………...20 2.1 Выбор способа центрирования....……………………………………………………....20 ………………………………………………………………………………………………….. ………………………………………………………………………………………………….. …………………………………………………………………………………………………. Список литературы ….....…………………………………………………………………...38 Приложение …………………………………………………………………………………...
|
||||||||
|
|
|
|
|
МАРД. 00 00 00. 000 ПЗ |
|||
|
|
|
|
|
||||
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
||||
Разраб. |
Власюк |
|
|
Курсовая работа по «Нормированию точности» |
Лит. |
Лист |
Листов |
|
Пров. |
|
|
|
|
4 |
36 |
||
|
|
|
|
КубГТУ Кафедра МРС и И |
||||
Н. контр. |
|
|
|
|||||
Утв. |
|
|
|
ПРИЛОЖЕНИЕ Г
(обязательное)
Пример оформления последующих листов
Введение
В связи с научно-техническим прогрессом все больше возрастает роль метрологии – науки об изменениях, методах и средствах обеспечения их единства и способах достижения требуемой точности и т. п. |
||||||
|
|
|
|
|
МАРД. 00 00 00. 000 ПЗ |
Лист |
|
|
|
|
|
3 |
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
ПРИЛОЖЕНИЕ Д
(обязательное)
Пример выполнения рабочего чертежа зубчатого колеса
ПРИЛОЖЕНИЕ Е
(обязательное)
Пример рабочего чертежа вала
ПРИЛОЖЕНИЕ Ж
(справочное)

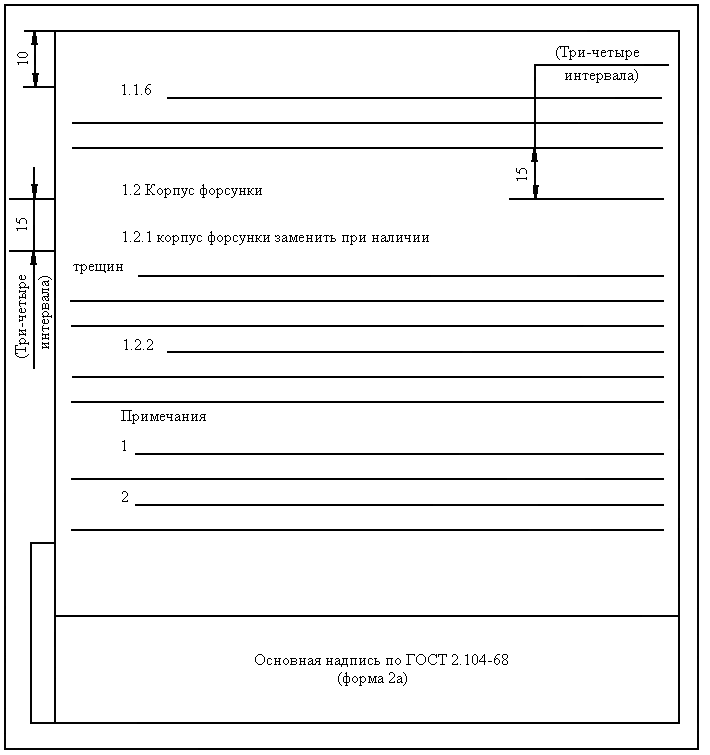

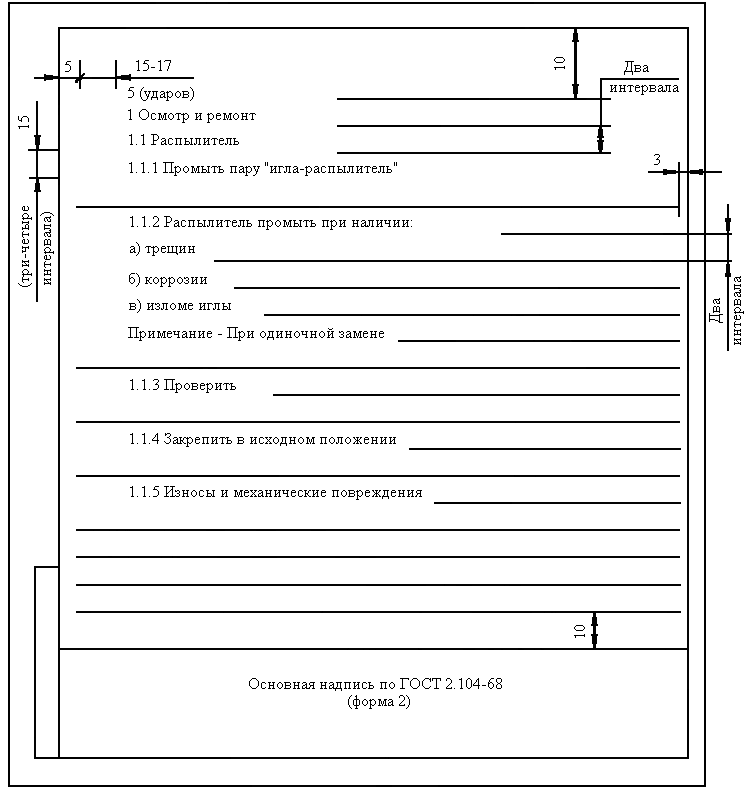

Пример выполнения текстового документа
Пример выполнения текстового документа
ПРИЛОЖЕНИЕ И
(обязательное)
Пример условных обозначений
Таблица И.1
Группа допусков |
Вид допуска |
Знак |
Допуски формы |
Допуск прямолинейности |
|
Допуск плоскостности |
||
Допуск круглости |
||
Допуск цилиндричности |
||
Допуск профиля продольного сечения |
||
Допуски расположения |
Допуск параллельности |
|
Допуск перпендикулярности |
||
Допуск наклона |
||
Допуск соосности |
||
Допуск симметричности |
||
Позиционный допуск |
||
Допуск пересечения осей |
||
Суммарные допуски и Формы расположения |
Допуск радиального биения Допуск торцевого биения Допуск биения в заданном направлении |
|
Допуск полного радиального биения Допуск полного торцевого биения |
||
Допуск формы заданного профиля |
||
Допуск формы заданной поверхности |
