8 Требования к выполнению графической части курсовой работы
8.1 Требования к выполнению рабочих чертежей деталей регламентированы следующими стандартами ЕСКД: ГОСТ 2.303-68, ГОСТ 2.304-81, ГОСТ 2.305-68, ГОСТ 2.307-68, ГОСТ 2.403-75, ГОСТ 2.309-73, ГОСТ 2.405-75, ГОСТ 2.408-68, ГОСТ 2.409-74.
8.2 Основная надпись должна быть заполнена в соответствии с ГОСТ 2.104-68, пример заполнения приведён в приложении А.
Пример выполнения сборочной единицы приведён в приложении, пример выполнения рабочего чертежа вала приведён в приложении Е, пример выполнения рабочего чертежа шестерни приведён в приложении Д.
8.3 Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесённые на чертеже.
8.4 Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

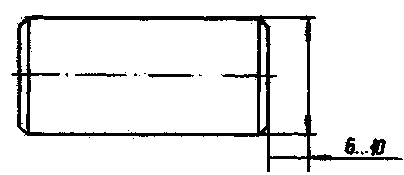

8.5 Размеры на чертежах указывают размерными линиями и размерными числами. Размерные линии предпочтительно наносить вне контура изображения. Расстояние размерной линии от линии контура, осевой и других линий должно быть в пределах от 6 до 10 мм, в соответствии с рисунком 6. Размерные числа наносятся над размерной линией возможно ближе к её середине.
Рисунок 6
8.6 Размерные линии и предельные отклонения не допускается разделять или пересекать какими бы то ни было линиями чертежа. Не допускается разрывать линию контура для нанесения размерного числа, и наносить размерные числа в местах пересечения размерных, осевых или центровых линий.
8.7 Для всех размеров, нанесённых на рабочих чертежах, указывают предельные отклонения. Предельные отклонения размеров указывают непосредственно после номинальных размеров.
Многократно повторяющиеся на чертежах предельные отклонения линейных размеров от 14 до 17 квалитетов необходимо оговаривать общей записью в технических требованиях словами "Неуказанные предельные отклонения размеров отверстий H14, валом h14 ,остальные ±t2/2."
Предельные отклонения размеров могут быть указаны на чертежах тремя способами:
-
условными обозначениями допусков и посадок 20Н7, 15h7;
числовыми величинами отклонений 20+0,018, ;
- условными обозначениями полей допусков с указанием справа в скобках их величин 20Н7(+0,018), .
8.9 Предельные отклонения угловых размеров указывают только числовыми величинами, например, 60° ±5°.
8.10 Предельные отклонения, выраженные десятичной дробью, записывают до последней значащей цифры, выравнивая количество знаков путем добавления нулей, например - .
8.11 Предельные отклонения размеров деталей, изображенных на чертеже в сборе, указывают одним из следующих способов:
-
в виде дроби, числителем которой указывают условное обозначение поля допуска отверстия, а в знаменателе указывают условное обозначение поля допуска вала, например - ;
-
в виде дроби, в числителе которой указывают числовые величины предельных отклонений отверстия, а в знаменателе - числовые величины предельных отклонений вала, например - или .
9 Указание на чертежах предельных отклонений формы и расположения поверхностей
9.1 Допуски формы и расположения поверхности указывают на чертежах условными обозначениями или в технических требованиях. Пример условных обозначений приведён в приложении И.
9.2 При условном обозначении данные о допусках формы и расположения поверхностей указывают в прямоугольной рамке, разделённой на две или три части, в которых помещают:
- в первой – знак отклонения;
- во второй – предельное отклонение в мм;
- в третьей - буквенное обозначение базы или; другой поверхности, к которой относится отклонение расположения. Например:
// |
0,1 |
А |
- непараллельность данной поверхности относительно поверхности А - не более 0,1 мм.
9.3 Рамки вычерчиваются сплошными тонкими линиями высота цифр, букв и знаков, вписываемых в рамки, должна быть равна размеру шрифта размерных чисел. Размеры рамки допуска и его полей должны обеспечивать возможность четкого вписывания всех; данных.
9.4 Рамку соединяют с элементом, к которому относится допуск прямой или ломанной линией, заканчивающейся стрелкой.
Когда, допуск относится к поверхности или её профилю, рамку соединяют с контурной линией поверхности или её продолжением. При этом соединительная линия не должна быть продолжением размерной. Когда допуск относится к оси или плоскости симметрии, соединительная линия должна быть продолжением размерной линии.
9.5 Рамку с данными о допусках соединяют так же с базой прямой или ломанной линией, заканчивающейся зачернённым треугольником. Когда базой является поверхность или её профиль, то основание треугольника располагают на контурной линии или на её продолжении. При этом соединительная линия не должна быть продолжением размерной, в соответствии с рисунком 7.
Рисунок 7 – Нанесение предельных отклонений расположения
поверхностей.

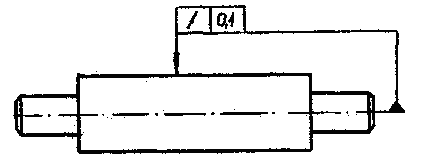

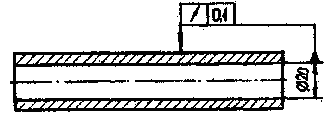

Когда базой является ось, то соединительная линия должна быть продолжением размерной, в соответствии с рисунком 8 и рисунком 9.
Рисунок 8 - Нанесение предельных отклонений расположения
поверхностей
Рисунок 9 - Нанесение предельных отклонений расположения
поверхностей
Треугольник, обозначающий базу, должен быть равносторонним с высотой, приблизительно равной размеру шрифта размерных чисел.
Если нет необходимости выделить как базу ни одну из поверхностей, то треугольник заменяют стрелкой.
9.6 Когда соединение рамки с базой затруднено, то поверхность обозначают прописной буквой, вписываемой в третью часть рамки. Эту же букву вписывают в квадратную рамку, которую соединяют с обозначаемой поверхностью линией, заканчивающейся зачернённым треугольником или стрелкой, в соответствии с рисунком 10.
Рисунок 10 - Нанесение предельных отклонений расположения
поверхностей
9.7 Если допуск фермы или расположение поверхностей указывают текстом в технических требованиях, то он должен содержать:
- наименование допуска (краткое);
- указание поверхности (или элементов), для которой задаётся допуск;
- числовое значение допуска в мм;
- для допусков расположения, и суммарных допусков формы и расположения дополнительно указывают базы, относительно которых задаётся допуск, и оговаривают зависимые допуски расположения и формы.
9.8 Если необходимо задать для одного элемента два разных вида допуска, то допускаются рамки допуска объединить в соответствии с рисунком 11.
Рисунок 11 - Нанесение предельных отклонений расположения
поверхностей
9.9 Если допуск расположения или формы не указан, то его считают независимым. Зависимые допуски или расположения формы обозначают условным знаком М, в соответствии с рисунком 12.
Рисунок 12 – Обозначение предельных отклонений
при зависимом допуске
