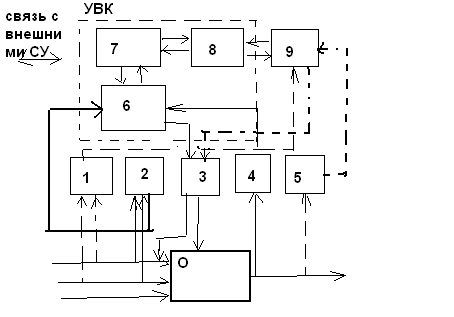

1. Структура асутп

1,5 –автоматические средства визуального контроля

О –ТОУ(технологический объект управления)

3- ИМ

2,4 –датчики, преобразователи входных величин

6- УСО

7-ЭВМ или контроллер

8- устройство связи с оператором

9-оператор

УВК- управляющий вычислительный комплекс

ТОУ- совокупность технологического оборудования и реализованного на нем по соответствующим инструкциям и регламентам технологический процесс производства продукта

Управляемый технологический процесс

Условия

1-определены контролируемые параметры( управляемые и управляющие)

2- установлены детерминированные или вероятностные зависимости между вх. воздействием и вых параметрами

3-разработаны методы измерения вх. воздействий и вых параметров и методы управления процессом

2. Назначение, цели и функции асутп

Задача АСУТП – по полученным данным о технологическом процессе составить прогноз его хода, а так же составить и реализовать такой план управляющих воздействий, что бы в определенный момент времени состояние технологического процесса отвечало некоторому экспериментальному значению обобщенного критерия качества процесса.

Назначение АСУТП- Целенаправленное ведение технологического процесса

и обеспечение смежных и вышестоящих систем управления необходимой информацией

Цели АСУТП:

1. Обеспечение безопасности управления (АЭС)

2. Стабилизация параметров входных потоков ( стабилизация подачи топлива)

3. Получение заданных параметров выходных потоков ( температура перегретого пара)

4. Оптимизация режима работы оборудования

5. Согласование режимов работы ЭВМ

Функции АСУТП –совокупность действий системы, направленных на достижение цели управления( информационные и управляющие)

Информационные(контроль за параметрами, измерение и регистрация, информирование оператора о ситуации, фиксация времени отклонения параметров за допустимые нормы, вычисление некоторых комплексных показателей, обнаружение и сигнализация опасных событий)

Управляющие ( стабилизация переменных технологического процесса на некоторых уровнях, программное изменение режима процесса по заранее заданному закону, защита от аварий, формирование и реализация управляющий воздействий, распределение материальных потоков и нагрузок, управление пусками и остановами агрегатов)

3. Критерии управления, ограничения

Частные критерии оптимальности

1. Максимальная производительность агрегата при определенных требованиях к качеству продукции, к условиям эксплуатации

2. Минимальная себестоимость при выпуске продукции в заданном объеме с заданным качеством

3. Минимальный расход некоторых компонентов

Ограничения:

1. Физические (жесткие) : время хода, не могут быть нарушены при любом ведении процесса

2. Условные( запас устойчивости) – могут быть нарушены, но ведут к ущербу

4.Примеры информационных функции асутп

Функции АСУТП –совокупность действий системы, направленных на достижение цели управления( информационные и управляющие)

Информационные функции АСУТП:

1. Контроль за основными параметрами ( непрерывная проверка соответствия допустимых значений)

2. Измерения или регистрация по вызову параметров процесса

3. Информирование оператора о производственной ситуации

4. Фиксация времени отклонения параметров за допустимые пределы

5. Вычисление по вызову оператора некоторых комплексных показателей

6. Вычисление технико-экономических показателей процесса

7. Периодическая регистрация измеряемых параметров и вычисляемых показателей

8. Обнаружение и сигнализация наступления опасных ситуаций
