24.Механическое обезвоживание осадка. Методы предварительной обработки осадка перед обезвоживанием(было)

25.Схема установки вакуум-фильтра со вспомагательным оборудованием

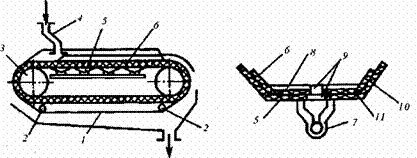

Рис. 16.10. Ленточный вакуум-фильтр: 1 – фильтровальная ткань; 2 – направляющие для фильтровальной ткани; 3 – барабан; 4 – лоток для подачи осадка; 5 – фильтровальный стол; 6 – прорезиненная лента; 7 – сборный коллектор фильтрата; 8 – поперечный желоб Для отвода фильтрата; 9 – продольная прорезь; 10 – направляющие для ленты; И — резиновый шнур

26.Обезвоживание осадка св. Песковые площадки и бункера

Поскольку песок из песколовок транспортируется по трубопроводам с большим объемом воды, необходимо его обезвоживать. Для этого устраивают бункера, песковые площадки или накопители песка, обычно располагаемые вблизи песколовок, и применяют гидроциклоны, в которых при промывке песка происходит и его обезвоживание. На станциях пропускной способностью до 75 тыс. м3/сутки для обезвоживания песка рекомендуются песковые бункера, приспособленные для погрузки песка в автотранспорт. Бункера рассчитывают на 1,5—9-суточное хранение песка; их располагают как вне здания, так и в здании в зависимости от климатических условий. Для промывки песка применяют напорные гидроциклоны диаметром 300 мм с напором пульпы перед гидроциклонами 20 м. Во избежание смерзания песка при расположении бункеров вне здания предусматривается обогрев бункеров горячей водой. Песковые площадки устраивают с ограждающими валиками высотой 1—2 м. Размеры площадок принимают из условия нагрузки на них до 3 м3/м2 в год (с периодической выгрузкой подсушенного песка. Высота слоя напуска песка в накопителе составляет до 3 м/год). Воду с площадок и из накопителей удаляют через камеры с водосливами с переменной отметкой порога и перекачивают в канал перед песколовками или направляют в резервуар местной насосной станции с последующей перекачкой на очистные сооружения. Для обезвоживания песка могут применяться также напорные гидроциклоны и обезвоживающие горизонтальные шнековые центрифуги типа НОГШ.  Улучшение качества песка достигается применением классификаторов.

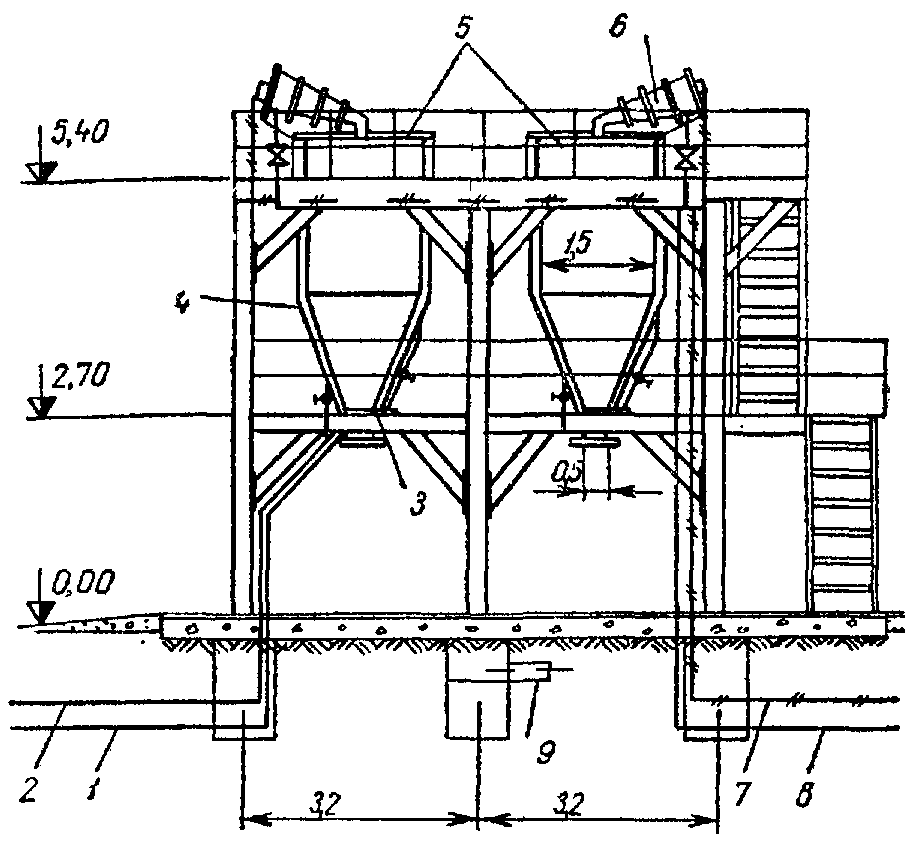

Рис. 4.25. Бункера для песка

/ — подвод воды в систему отопления: 2— отвод воды из системы отопления; 3—затвор с электроприводом: 4 — теплоизоляция: 5—бункера; 6 — гидроциклон: 7 — отвод воды от гидроциклонов; 8 — подвод пульпы к гидроциклонам; 9 — отвод воды в канализацию

27.Иловые площадки: предназначение, конструкции и расчет

Наиболее простым и распространенным способом обезвоживания осадков является сушка их на иловых площадках с естественным основа­нием (с дренажем или без дренажа), с поверхностным отводом воды и па площадках-уплотнителях. Первые представляют собой спланированные участки земли (карты), окруженные со всех сторон земляными валиками (рис. 4.60). Сырой оса­док из отстойников или сброженный из метантенков, двухъярусных от­стойников либо других сооружений, имеющий влажность от 90% (из двухъярусных отстойников) до 99,5% (несброжеиный активный ил), пе­риодически наливается небольшим слоем на участки и подсушивается до влажности 75—80%. Влага из осадка частично просачивается в грунт, но большая часть ее удаляется за счет испарения. Объем осадка при этом уменьшается. Подсушенный осадок получает структуру влажной земли. Его можно брать на лопату и нагружать в вагонетки и самосвалы для транспорти­рования к месту использования.

//—//

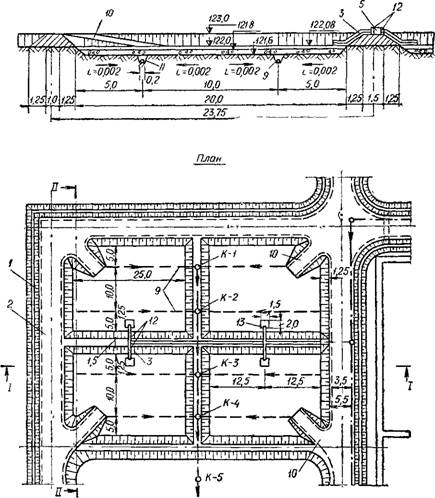

Рис. 4 60 Иловые площадки

Иловые площадки на естественном основании без дренажа применя­ют в тех случаях, когда почва обладает хорошей фильтрующей способ­ностью (песок, супесь, легкий суглинок), уровень грунтовых вод нахо­дится на глубине не менее 1,5 м от поверхности карты, и просачиваю - / — кювет оградитетьной канавы, 2— дорога, 3 — сливной латок; 4—Ібруски, ПоддерживающееИлоразводящий лоток; 5 —илоразводящий лоток, 6 —дренажный колодец; 7 — сборная дренажная труба, S — дренажчый слой, 9 — дренажные трубы, 10 —съезд на каргу, —дреиажная канава, 12 — шиберы, 13 — деревянный щит под сливным лотком; К-1. К-2; К-3, К-4 и К-5 —- колодцы

Щиеся дренажные воды можно выпускать в грунт по санитарным усло­виям. При меньшей глубине залегания грунтовых вод предусматрива­ют понижение их уровня. Если грунт плотный, слабопроницаемый, площадки оборудуют труб­чатым дренажем, уложенным в канавы, заполненные щебнем и гравием. Расстояние между дренажными канавами рекомендуется принимать рав­ным 6—8 м, начальную глубину канавы — 0,6 м с уклоном 0,003. На малых очистных станциях в целях удобства эксплуатации ши­рину отдельных карт принимают не более 10 м. На средних и больших станциях ширина карт может быть увеличена до 35—40 м. Размеры карт следует назначать с учетом размещения осадка, выпускаемого за один раз при толщине слоя летом 0,25—0,3 м и зимой 0,5 м.

К арты отделяют друг от друга оградительными валиками, высоту которых принимают на 0,3 м выше рабочего уровня. Осадок распределяется по картам с помощью труб или деревянных лотков, укладываемых по большей части в теле разделительного валика с уклоном 0,01—0,03 и снабжаемых выпусками. Иловые площадки необходимо своевременно освобождать от подсу­шенного осадка. На малых очистных станциях осадок вручную погру­жают в машины и отвозят для использования его в качестве удобрения в ближайшие колхозы и совхозы. Иногда на разделительных валиках укладывают узкоколейные пути для вагонеток, на которых транспортируют осадок за пределы площади и там выгружают в машины. В зимнее время замерзший осадок раскалывают специальными ма­шинами на отдельные глыбы, которые вывозят затем на колхозные поля. На средних и крупных станциях для сгребания осадка применяют скреперы и бульдозеры. Собранный в отвалы осанок нагружают в авто­машины с помощью торфо- или навозопогрузчика, смонтированного на базе трактора ДТ-54, или многоковшового погрузчика. Последний явля­ется наиболее экономичным из применяемых механизмов — его произ­водительность до 40 м3/ч. В районах со среднегодовой температурой воздуха 3—6° С и средне­годовым количеством атмосферных осадков до 500 мм для очистных соо­ружений пропускной способностью более 10 000 м3/сутки рекомендуется устраивать иловые площадки с отстаиванием и поверхностным отводом иловой воды. На рис. 4.61 показаны иловые площадки такого типа, пост­роенные на Курьяновской станции аэрации. Иловые площадки с поверх­ностным отводом иловой воды проектируются в виде нескольких (4 -7) самостоятельно работающих каскадов. Каждый каскад состоит из че­тырех—восьми ступенчато расположенных карт. Напуск осадка из под­водящих трубопроводов предусмотрен на верхние карты. По мере накоп­ления верхний слой иловой воды (или осадка) отводится на нижележа­щую карту через железобетонные перепуски-колодцы. Отстоявшаяся иловая вода с нижней карты каскада перекачивается в первичные от­стойники очистной станции, так как содержание взвешенных веществ в ней может достигать 1,5—2 г/л. Объем отстоявшейся иловой воды со­ставляет 30—50% объема обезвоживаемого осадка, влажность которого при этом снижается с 97 до 94—95%. Дальнейшее обезвоживание осад­ка протекает за счет испарения влаги с поверхности осадка. Полезную площадь одной карты принимают равной 0,25—1 га при отношении ширины к длине 1 : 2—1 : 2,5. Иловые площадки-уплотнители разработаны институтом Союзводока - налпроект совместно с кафедрой канализации ЛИСИ. Площадки со­стоят из прямоугольных резервуаров с водонепроницаемыми днищами и стенами. Стены сооружаются из сборных железобетонных унифициро­ванных панелей высотой 2,4 м, днище монолитное. Рабочая глубина пло­щадки 2 м.

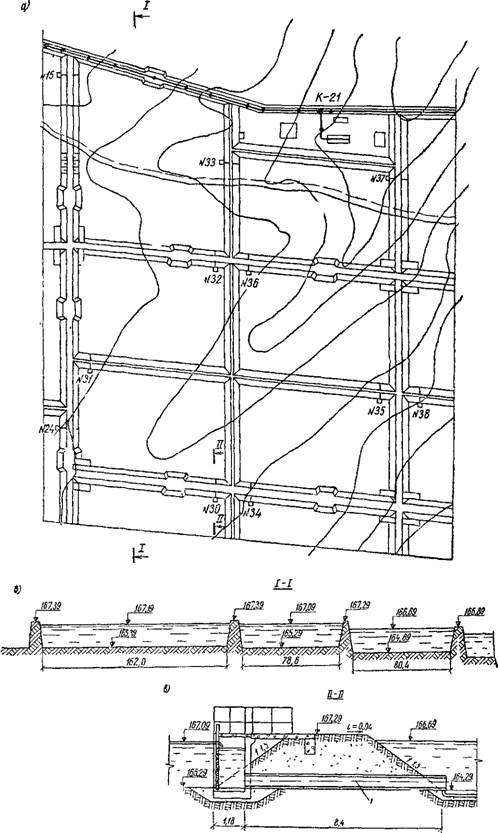

Рис. 4 61. Иловые пло­щадки с поверхностным 1Щ отводом воды А — план; б, в — разрезы, 1 — труба железобеюнная, .0=500 мм

Если недостаточно места для устройства открытых иловых площадок, то иногда устраивают крытые иловые площадки по типу оранжерей, пе­рекрывая их остекленными рамами. Такие площадки построены в Кис­ловодске. По опытным данным, годовая нагрузка на них составляет 9— 10 м3/м2 при подсушке осадков из метантенков. Площадь иловых площадок зависит от объема осадка, характера грунта, на котором устраивают площадку, климатических условий, а также от структуры осадка. Нагрузку осадка на иловые площадки в районах со среднегодовой температурой воздуха 3—6° С включительно и среднегодовым количест­вом атмосферных осадков до 500 мм следует принимать по табл. 4.36: для районов с другой среднегодовой температурой воздуха следует вво­дить соответствующие климатические коэффициенты.

При проектировании иловых площадок с поверхностным отводом иловой воды нагрузку принимают равной 1 м3/м2 в год. Иловые площадки-уплотнители рассчитывают по нагрузке q, которая зависит от рабочей глубины площадки и числа выгрузок в году, прини­маемого в зависимости от свойств осадка и климатических условий от 1 до 5.

При определении площади иловых площадок для осадка из метантенков не учитывается уменьшение объема на уплотнение и сбра­живание и площадь получается примерно в 2—3 раза большей, чем для осадка из двухъярусных отстойников. Необходимо проверить достаточность полученной при расчете пло­щади, учитывая намораживание осадка в зимнее время. Продолжитель­ность периода, в течение которого происходит намораживание, определя­ется числом дней со среднесуточной температурой ниже —10° С. Часть влаги (25%) в зимнее время профильтровывается и испаряется. Под на­мораживание отводят 80% поверхности карт иловых площадок, а 20% оставляют для использования в период весеннего таяния. Высота слоя намораживания /гНАм зависит от климатических условий (для средней полосы СССР она равна 0,5—1 м.

Рис 4 62. Схема вакуум - фильтра

1 — вращающийсяролик, 2 — нож; 3 — натяжной І О - лик; 4—направляющийро Лик

Проведенными расчетами определяют рабочую (полезную) площадь иловых площадок. Дополнительная площадь, занимаемая валиками, до­рогами, канавками и т. п., учитывается коэффициентом, значения которо­го колеблются от 1,2 (для больших станций) до 1,4 (для малых станций).
