СОДЕРЖАНИЕ

Введение 4

1. Основные предпосылки и исходные материалы для проектирования вертикальной планировки 5

2. Выбор системы и схемы вертикальной планировки и схемы водоотвода 7

3. Методические основы проектирования вертикальной планировки 10

3.1. Расчет проектной отметки планировки промплощадки 10

3.2. Расчет объема земляных работ 12

3.3. Привязка зданий и сооружений к сетке координат 16

Вывод 18

Список использованной литературы 19

Приложение 1 20

Приложение 2 21

Приложение 3 22

ВВЕДЕНИЕ

Целью данной работы является решение инженерной задачи по выбору местоположения и обоснованию вариантов размещения площадки промышленного предприятия. Этапами решения данной задачи являются:

• выбор и обоснование вертикальной планировки;

• расчет проектной отметки промышленных площадок, расчет земляных работ;

• определение параметров транспортных коммуникаций;

• проектирование и расчет соединительного пути к станции примыкания;

• технико-экономический расчет по сравнению и выбору вариантов промышленных площадок.

Исходные данные для выполнения данного курсового проекта: топографическая карта с нанесенными контурами двух площадок промышленных предприятий, а также с указанием местоположения магистральной железнодорожной линии и станции примыкания подъездного железнодорожного пути. Дополнительные исходные данные для расчетов и проектирования принимаются по технической и нормативной литературе.

1. Основные предпосылки и исходные материалы для проектирования вертикальной планировки

1.1. Проект вертикальной планировки промышленной площадки является составной частью проекта генерального плана предприятия и представляет собой основу инженерной подготовки территории.

Целью вертикальной планировки является такое высотное размещение зданий, сооружений, железнодорожных путей, автомобильных дорог и инженерных коммуникаций, при котором обеспечиваются нормальная эксплуатация предприятия и функционирование его транспортно-технологических связей, а также надежный водоотвод с территории промплощадки.

Эта цель должна достигаться за счет минимального объема земляных работ и баланса земляных масс по насыпям и выемкам, что в итоге обеспечивает минимальные затраты на выполнение вертикальной плакировки.

1.2. Основными вопросами, которые решаются при проектировании вертикальной планировки являются:

выбор системы и схемы планировки; расчет проектной отметки планировки площадки; определение объемов земляных работ по выемкам и насыпям; достижение баланса земляных масс по насыпям и выемкам, при необходимости, с корректировкой проектной отметки площадки; составление картограммы земляных работ.

1.3. Исходными данными дли проектирования вертикальной планировки являются следующие материалы.

1.3.1. Схема генерального плана промышленного предприятия со всеми транспортными коммуникациями.

1.3.2. Нормативная площадь предприятия и установленные в соответствии с планировочными решениями генплана конфигурация (прямоугольная, квадратная) и размеры (длина, ширина) промышленной площадки.

1.3.3. Топографический план местности, на которой размещается промышленная площадка в масштабе 1:25000 с высотными отметками или горизонталями, трассами магистральных железных и автомобильных дорог, инженерных коммуникаций и линий электропередач, составленный на основе геодезической съемки местности (см. Приложение 1).

1.3.4. Местоположение на топографическом плане и контуры намеченных вариантов промплощадок, которые подбираются предварительно с учетом всего комплекса требований, предъявляемых к размещению предприятия (см. Приложение 1).

2.Выбор системы и схемы вертикальной планировки и схемы водоотвода

2.1. При проектировании применяют три системы вертикальной планировки: сплошную, выборочную и комбинированную.

2.1.1. Сплошная система предусматривает выполнение планировочных работ по всей территорий площадки. Применяется при плотности застройки более 25 %, а также при большой насыщенности промплощадки железнодорожными путями, автодорогами и инженерными сетями.

2.1.2. Выборочная система предусматривает выполнение планировочных работ только на участках расположения зданий и сооружений, создающих зоны застройки, с сохранением естественного рельефа на остальной территории. Применяется при плотности застройки менее 26 %, а также при наличии скальных грунтов, неблагоприятных гидрогеологических условий и при необходимости сохранения зеленых насаждений.

2.1.3. Комбинированная система предусматривает выполнение сплошной планировки отдельных зон и выборочной планировки на остальной территории. Применяется для площадок крупных промышленных предприятий с четко выраженной зональностью производственной системы, имеющих неодинаковую плотность застройки на различных участках, а также для предприятий с вредными производствами, требующих больших санитарных разрывов.

2.2. В зависимости от характера рельефа местности, способа сопряжения основных планировочных плоскостей при изменении существующего рельефа, размеров промплощадки вида проектируемых сооружений и транспорта применяют бестеррасную и террасную схемы вертикальной планировки (рис. 2.1).

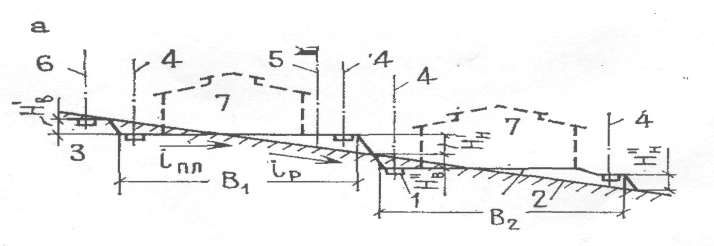

а)

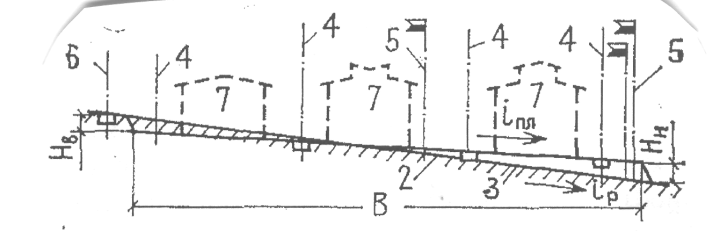

б)

Рис. 2.1 – Схемы вертикальной планировки: а – сплошная; б – террасная

2.2.1 Бестеррасная планировка характеризуется отсутствием резкого изменения проектного рельефа. Рекомендуется: а) при ширине площадки, менее 500 м, рассредоточенной застройке или естественном уклоне до 3 ⁰/₀₀; б) при плотной застройке и естественном уклоне местности не более 1⁰/₀₀.

2.2.2. Террасная планировка характеризуется, резким перепадом проектных отметок и представляет собой систему сопряженных плоскостей со значительной разницей отметок, соединены между собой откосами или подпорными стенками. Разность отметок террас должна быть не более 6 - 8 м. Число террас и перепады между ними должны удовлетворять требованиям транспортно-технологических связей и техническим условиям проектирования транспортных коммуникаций.

Террасная планировка рекомендуется при площадках шириной более 500 м, при четком, зонировании территории и возможности осуществления, железнодорожной; связи между зонами, а также при естественном уклоне местности более 4 ⁰/₀₀.

2.3. Для обеспечения отвода поверхностных под с территории промплощадки применяют следующие схемы водоотвода (рис. 2.2): односкатную, односкатно-диагональную, двускатную и двускатно-диагональную. Схему поверхностного водоотвода устанавливает в зависимости от размещения зданий и сооружений, их длины, положения железных и автомобильных дорог, а также рельефа местности.

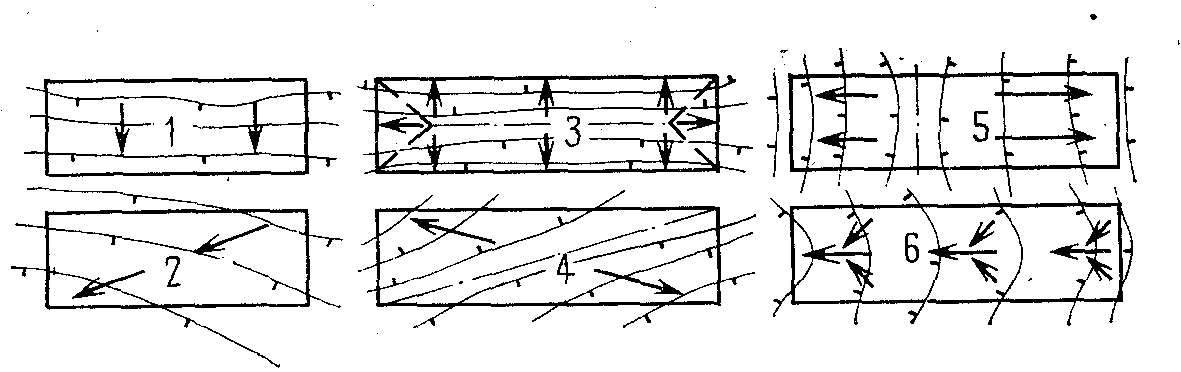

Рис. 2.2 - Принципиальные схемы отвода поверхностных вод с территории квартала. ( 1 – односкатные; 2 – односкатные диагональные; 3 – крышеобразные; 4 – двускатные диагональные; 5 – двускатные торцевые; 6 – односкатные вогнутые ).

2.4. Уклоны поверхности площадок надлежит принимать, учитывая поведение рельефа местности, величиной от 3 ⁰/₀₀ до 6 ⁰/₀₀.

2.5. Пример оформления микропланировочного решения промплощадки представлен на рис. 2.3.

Рис. 2.3 - Детальная планировка предзаводской площадки в красных горизонталях ( 1 – проходная; 2 – заводоуправление; 3 – лаборатория ).
