Херсонська обласна державна адміністрація

Управління освіти і науки, молоді та спорту України

Дипломна робота

Тема: Виконання системи утеплення стін

Випускника: Державного навчального закладу:

“Вище професійне училище №2 м. Херсона”

Мрачка Руслана Вячеславовича

Професія: Штукатур

Група: 36

Керівник: Викладач спецтехнології Мазурок О.О.

Херсон 2012

Зміст:

1.Вступ…………………………………………………………………………………………………….…..4

2. Загальні відомості про скріплену теплоізоляцію………………………………..8

3.Інстументи обладнання та пристрої для виконання скріпленої

Теплоізоляції…………………………………………………………………………………………...10

4. Матеріали для виконання теплоізоляції……………………………………………..13

5. Технологічна частина виконання скріпленої теплоізоляції………..……..15

6. Організація праці і робочого місця………………………………….…………………....26

7. Економічна частина…………………………………………………………………..…………...28

8. Правила безпеки праці при виконання скріпленої теплоізоляції.…..30

Висновок……………………………………………………………….……………………………..…32

9. Перелік використаної літератури…………………………………………..……………..33

1.Вступ

Однiєю з вагомих характеристик житла в процесi експлуатацї будинку є теплопровiднiсть будiвельних конструкцiй та iнженерних комунiкацiй.

Чим нижча теплопровiднiсть матерiалiв, тим лiпша якiсть iзоляцiї будiвлi, що iстотно впливає на зменшення споживання теплоенргiї у свою чергу, це знижує забруднення навколишнього середовища викидами у повітря діоксину вуглецю, який утворюється внаслiдок згоряння палива, для вироблення тепло енергії і частково спричинює парниковий ефект.

Усе це потребує вжити кардинальних заходiв щодо пiдвищення теплоiзоляцiйної здатностi конструкцiї будiвлi. Одним iз найефективнiших вирiшень цiеї проблеми є додаткове утеплення стiн за методом скрiпленої теплоiзоляцiї, який полягає у прикрiпленнi спецiальним клеєм теплоiзоляцiйних плит до поверхнi фасаду, захистi їхньої поверхнi полімер цементними композицiями, армованими склосiткою, i нанесеннi шару декоративної штукатурки.

Ефективнiсть цього методу визначаеться такими перевагами:

-значне пiдвищення теплоiзоляцiйної здатностi стiн i усунення мiсткiв холоду;

-повне оновлення фасаду та збереження його архiтектурних форм;

- можливiсть вирiвнювання стiн у площинi;

- зручнiсть укладання теплоiзоляцiйних плит на будь-якi архiтектурнi елементи фасаду.

Однак не тiльки позитивнi якостi має влаштування додаткової скрiпленої теплоiзоляції. Гiгiенiчнiсть, пожежобезпечнiсть конструкцiй, поглинання шуму теплоiзоляцiйними матерiалами, створення умов i затишку — ось

неповний перелiк переваг будинків iз застосуванням згаданого методу утеплення стiн.

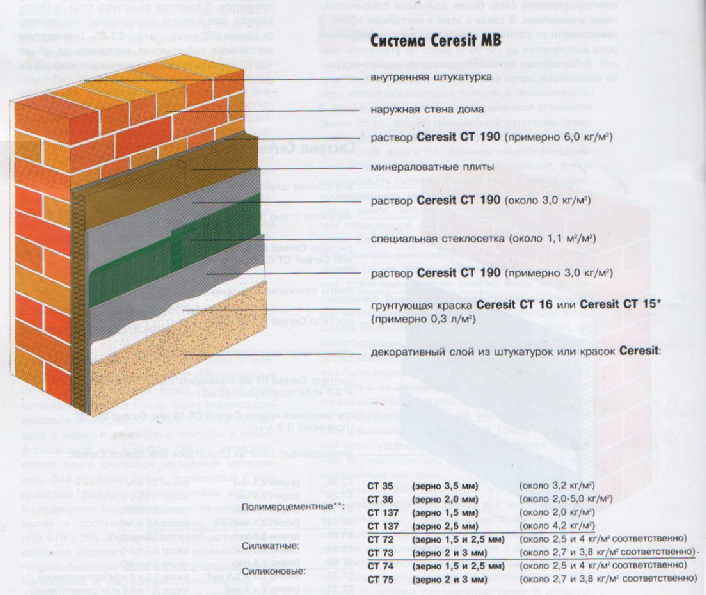

Найбiльш поширенi в будiвництвi системи утеплення стін (мал. 1.1) та (мал. 1.2) за методом скріпленої теплоiзоляцii — це системи, теплоiзоляцiйним матеріалів у яких с пiнополiстирол i мiнераловатнi плити. Обидвi цi системи включають низку сумiшуваних мiж собою матеріалів Сегеsit:

мал.1.1

Мал.1.2

Таке значне зниження витрат на опалення в наслiдок радикального обмеження витрат тепла крiзь стiни будинкiв.

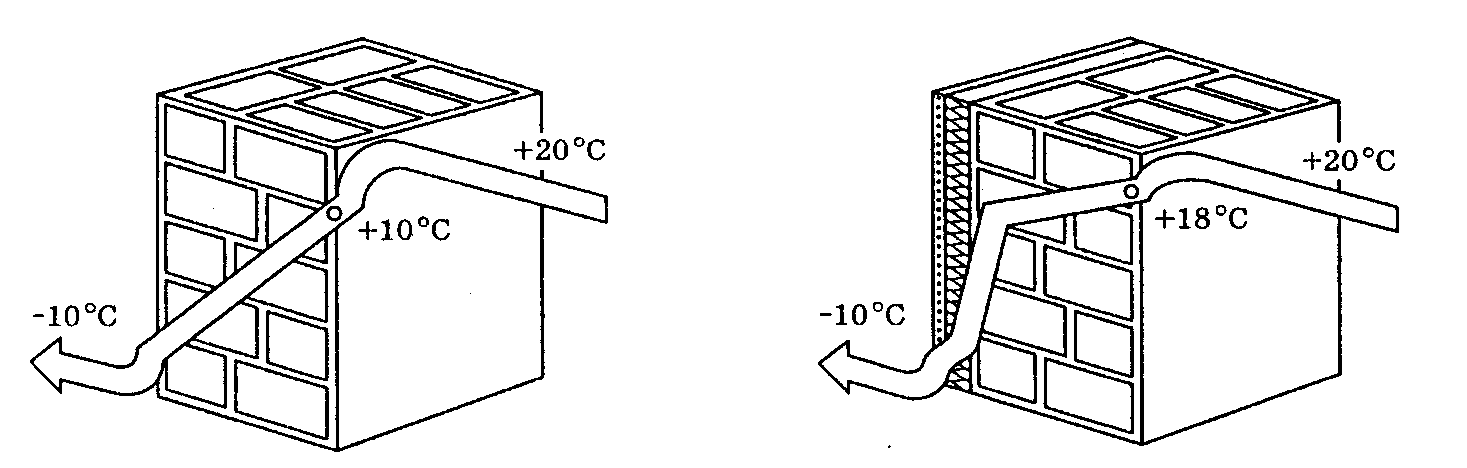

Коли всерединi будинку з неутепленими стiнами температура повiтря становить +20 С , а зовнi стоїть мороз

—10 °С, то температура внутрiшньої поверхнi стiни буде +10 °С, тобто вона значно нижча за температуру, що встановилася в приміщені . Це зумовлює вiдчутне не приємне переміщення холодного повітря по примiщенню, а витрата енергii, потрiбно для пiдтримання високої температури в примiщеннi, значно збiльшується. Якщо ж стiни утепленi, такi явища вiдсутнi, а рiзниця температури повiтря в примiщеннi i поверхнi стiни незначна. В утепленiй стiнi рiзкий спад температури вiдбувається в межах теплоiзоляцiйної плити. Це й обумовило вибір дипломної роботи «Виконання скріпленої теплоізоляції».

2. Загальні відомості про скріплену теплоізоляцію.

Системи утеплення подiляють на типи i підтипи залежно вiд виду теплоiзодацiйного матерiалу i декоративної штукатурки. Однак послiдовнiсть виконання робiт i технологiя для кожного типу i пiдтипу не рiзняться i включають такi робот :

• пiдготовка поверхонь зовнiшнiх огороджувальних конструкцiй до виконання робiт з утеплення;

• прикрiплення перфорованих цокольних профiлiв до нижньої частини будинку по його периметру;

• ґрунтування поверхнi зовнiшнiх огороджувальних конструкцiй ґрунтувальною композицiсю;

• приготування клейово розчинової сумiшi iз сухої сумiшi i води;

• нанесения клейової розчинової сумiшi на поверхню плит утеплювача i приклеювання її до поверхнi огороджувальних конструкцiй;

• заповнення ущiльнювальним матерiалом мiсць прилягання плит утеплювача до вiконних i дверних рам, а також місць з’єднання плит утеплювача з карнизною плитою;

• влаштування деформацiйних швiв у теплоiзоляцiйному покритгi;

• закрiплення плит утеплювача на огороджувальпих конструкцiях за допомогою сполучних елементiв (дюбелiв, гвинтiв iз гайками i шайбами);

• приготування гідрозахисної розчiннової сумiшi iз сухої сумiшi i води, нанесення її на поверхню утеплювача;

• зміцнення системи за допомогою перфорованих кутиків по торцях першого поверху, а також по периметру віконних прорізів будинку;

• приклеювання склосiтки по усьому фасаду будинку;

• нанесения другого шару гiдрозахисної розчинової сумiшi;

• огрунтування поверхнi гiдрозахисного розчину i композицiєю;

• приготування декоративних штукатурних композицiй iз сухої сумiшi i води; + нанесения декоративного шару на поверхню фасаду;

• закрiплення в нижнiх частинах вiконних прорiзiв металевих козирькiв;

• улаштування навiсiв iз гiдроiзоляцiею, з’єднаних iз дахом;

• фарбування фасаду будинку фарбами або гідрофобними композиціями.

Роботи виконують, якщо проектом передбачено додаткове фарбування чи гiдрофобiзацiя декоративної полiмерцементної штукатурки.
