Математическая модель непрерывной подгруппы клетей широкополосного стана горячей прокатки а.Н.Гостев

(Магнитогорский государственный технический университет,

г. Магнитогорск)

На рисунке 1 показана схема для расчета модели трехклетевой непрерывной подгруппы черновой группы клетей широкополосного стана 2000 горячей прокатки ОАО «Магнитогорский металлургический комбинат». Она состоит из тех вертикальных и трех горизонтальных клетей, взаимосвязанных в процессе прокатки через металл. Одной из важнейших задач является согласование скоростей электроприводов клетей, обеспечивающее поддержание заданного натяжения и снижение динамических (ударных) нагрузок при захвате полосы валками [1].

Анализ физических процессов, происходящих в трехклетевой группе, позволяет разбить ее на следующие части: электромеханиче­ские преобразователи (электродвигатели, силовая часть тиристорных преобразователей), клети (включая редукторы), очаги деформации, межклетевые промежутки.

Причем, если первые представляют собой различные технологические узлы и физические границы между ними легко определяемы, то границы ме­жду очагами деформации и межклетевыми промежутками устанавли­ваются в поверхностях, все точки которых имеют равные скорости входа (выхода) металла в клеть[2].

На основании разработанных математических моделей, структурные схемы которых приведены в [2, 3], составлена комплексная математическая модель взаимосвязанных электромеханических систем трехклетевой группы (рис. 2).

Рисунок 1 – Схема непрерывной трехклетевой прокатной секции

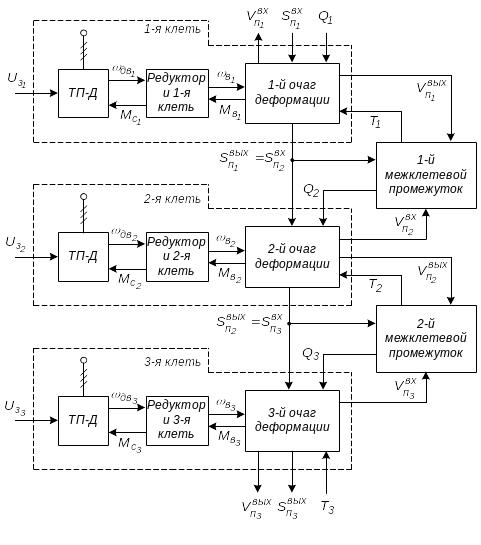

Рисунок 2 – Функциональная схема математической модели черновой группы

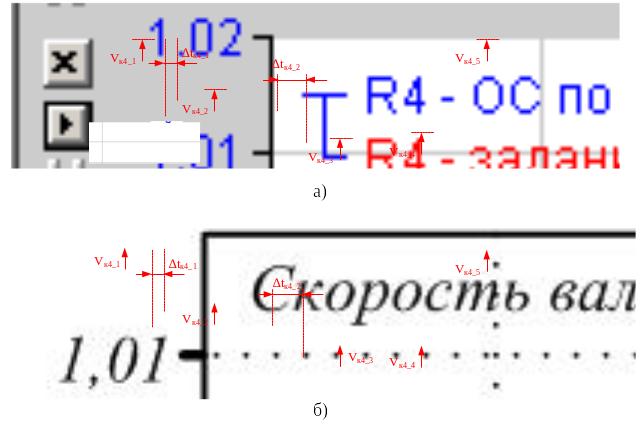

Для проверки адекватности разработанной модели, выполнено сравнение результатовмоделирования с результатами, полученными экспериментально. Расчеты производились с использованием данных программы прокатки сляба 09Г2Д размером 5550х1250х250, экспериментальное исследование прокатки которого произведено на стане. Осциллограммы переходных процессов, полученные экспериментальным путем, представлены для вертикальной клети №4 и горизонтальной клети №4 на рис. 3, а и 4, а, соответственно. На рис. 3, б и 4, б показаны аналогичные переходные процессы, полученные по результатам моделирования. На осциллограммах и расчетных кривых указаны фиксированные параметры (маркеры), по которым производилось сравнение экспериментальных и расчетных данных в характерных точках.

Рисунок 3 – Оценка адекватности математической модели вертикальной клети №4

Проведенные исследования показали, что в большинстве характерных точек относительная погрешность не превышает 7%. Такаяточность может быть принята вполне допустимой при моделировании сложного объекта. Таким образом, по представленным результатам можно сделать вывод об адекватности разработанной математической модели реальному физическому объекту: взаимосвязанным электромеханическим системам двух межклетевых промежутков черновой группы стана 2000.

Рисунок 4 – Оценка адекватности модели горизонтальной клети №4

Разработанная математическая модель позволяет анализировать совместную работу электроприводов стана, оценить степень их взаимного влияния и используется при совершенствовании систем управления.
