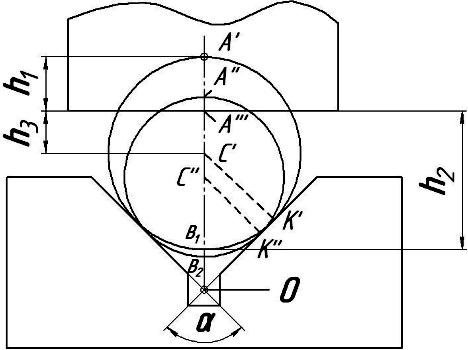

Определение погрешности базирования.

Следовательно:

Лекция 8.

Станочные приспособления. Классификация приспособлений.

Базирование деталей при механической обработке, сборке и контроле осуществляется при помощи различных приспособлений. По назначению приспособления делятся на следующие пять видов:

1. Станочные приспособления, применяемые для установки и закрепления на станках обрабатываемых заготовок (различные патроны, планшайбы,……………….., центры, машинные ткани и.т.д.). из общего количества существующих в машиностроении приспособлений станочные составляют 80 – 90%. Их применение обеспечивает повышение производительности труда за счёт сокращения времени на установку и закрепление детали, сокращение вспомогательного времени и повышения режимов резанья. Благодаря устранению …….. при установки заготовки и связанных с ней погрешностей, значительно повышается точность обработки, облегчается труд и повышается безопасность работ. Применение станочных приспособлений снижает себестоимость продукции.

2. Приспособления для установки и закрепления рабочего инструмента, при помощи которого осуществляется связь между инструментом, заготовкой и станком (суппорты, патроны, резцодержательнные оправки и т.д.).

3. Сборочные приспособления – предназначенные для соединения сопрягаемых деталей в узлы и изделия. Их применяют для крепления базовых деталей или узлов собираемого изделия, для обеспечения правильной установки соединенных элементов изделия, а также для предварительной сборки упругих элементов, (пружин, разрезных колец и т.д.) и выполнение соединений с натягом.

4 .Контрольные приспособления – применяют промежуточного и окончательного контроля детали в процессе механической обработки, а также для контроля сборочных узлов машин.

5. Приспособления для захвата перемещения и перевёртывания обрабатываемых тяжелых заготовок и узлов

По степени специализации эти приспособления бывают трёх видов.

1. универсальные, предназначенные для обработки различных заготовок (машинные токи, патроны, делительные заготовки, поворотные столы и. т. п.)

2. специализированные, предназначенные дляобработки определённых заготовок путём использования дополнительных или сменных устройств, (например: фасонные кулачки к патронам).

3. специальные – для выполнения определённых операций при обработке данной детали. Сюда же относят УСП. В отличии от обычных специальных приспособлений они являются обратимыми, т.к. собираются из нормализованных взаимозаменяемых деталей и узлов, рассчитанных на многократное применение. Собранные из таких элементов приспособления после использования разбирается, а узлы и детали применяются в новых компоновках.

Универсальные приспособления применяют в условиях единичного и мелкосерийного производства, а специализированные и специальные в условиях крупносерийного и массового производств.

Приспособления состоят:

1. из установочных элементов, с которыми контактируют базовые поверхности заготовок.

2. устройств для закрепления установленных заготовок.

3. элементов для направления и контроля положения рабочего инструмента

4. вспомогательных элементов.

5. корпуса.
