4.2 Наружные стены

Наружные и внутренние стены выполнены из керамического кирпича, толщина наружных стен 510 мм, толщина внутренних несущих стен 380мм, перегородки толщиной 120мм. С наружной стороны кладка утеплена материалом ROCKWOOL(объемным весом 25 кг/м ³) толщ. 100 мм. (см. теплотехнический расчет)

4.3 Перекрытия

Перекрытие запроектированы из металлических балок из двутавров № 24, высотой 240 мм, с шагом 1000мм, на балки нижние полки балок опираются деревянные щиты наката.

Спецификация элементов перекрытия

Марка, позиция	Обозначение	Наименование	Kоличество	Масса от., кг	Примечания
Б-1		Металлическая балка Б-1			Lр.=4950
Б-2		Металлическая балка Б-2			Lр.=5800
Б-3	Металлическая балка Б-3	4	800	Lр.=4500

4.4 Покрытие

Поскольку в здании запроектирован чердак, покрытие выполнено из деревяных висячих стропил сечением 120х160мм и шагом 1500мм.

Стропила соединяются между собой в коньке металлическими нагелями, а в середине пролета деревянной затяжкой, в качестве затяжки (ригель) использована доска 40х120мм. В опорной части стропил устанавливаются кобылки сечением 25х100мм.

По периметру стен уложен настенный брус - мауэрлат сечением 160х160мм. В качестве гидроизоляции бруса использован рубероид. Мауэрлат укладывается на стену и крепится к стене при помощи арматурных стержней.

Диагональные стропильные ноги выполнены из бруса сечением 140х180мм .

В качестве конькового бруса использован брус сечением 120х180мм.

По стропилам выполнена обрешетка из доски 200х30мм с шагом 400мм.

4.5 Лестничная клетка

Лестничная клетка – внутренняя, деревянная с забежными ступенями по металлическим косоурам.

Лестничная площадка имеет размеры 2500х1200мм, марши запроектированы шириной 1200мм. В соответствии с противопожарными требованиями между маршами предусмотрен зазор 100мм. Промежуточная площадка находится на отметке +1,500. Высота ступеньки 150мм, ширина 300мм. Ограждение лестницы металлическое высотой 1,2м. В уровне пола под установку косорура предусмотрена ж/бетонная подушка.

4.6 Кровля

Крыша здания скатная. Чердачное помещение – утепленное. Утеплитель чердака – негорючие минераловатные плиты «Ursa» по ТУ 5762-015-17925162-2004 толщиной 200 мм, λ = 160 кг/м³.

Покрытие кровля – асбестоцементный волнистый лист. На коньке, ендовах и свесах устанавливается оцинкованный плоский лист njkobyjq 0.63мм. по периметру кровли установливается водосточный желоб ф150мм. Свес кровли 400мм.

5. Теплотехнический расчет

Д ля жилого дома согласно Приложению Г (таблица Г2) [1] расчетные значения могут быть следующими: температура tв = 20 º С, относительная влажность φв = 55%. Тогда из указанных условий по таблице Г1 влажностный режим помещения - нормальный. Условия эксплуатации, устанавливаемых согласно Приложению К [1], назначаются за буквой «Б». Расчетные значения теплопроводности ( Б) найдены по приложению (таблице Л1) [1] по плотности материала и приведены в таблице 1.

Расчетные денные

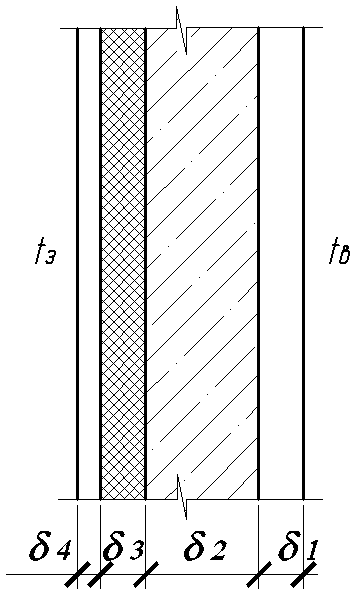

№ слоя	Наименование слоя	Плотность ρо, кг/м3	Толщина , м	Теплопроводность ip, Вт/(мК)
1	Внутренняя штукатурка известково-песчаного раствора	1800	0,01	0,93
2	Кладка кирпичная из полнотелого глиняного кирпича	1800	0,51	0,81
3	Плиты из минеральной ваты на синтетическом связующем	75	Х	0,062
4	Наружная штукатурка цементно-песчаного раствора	1800	0,01	0,93

Город Донецк (Приложение В [1]) находится в I-й температурной зоне Украины. Минимально допустимое значение сопротивления теплопередаче наружной стены (согласно таблице 1 [1])

R_qmin = 2,8 м²К/Вт.

Записываем формулу (И.1) сопротивления теплопередаче для данной четырехслойной конструкции

Принимая R = Rqmin, находим толщину утеплителя

где  в = 8,7 Вт / (м2  К) - коэффициент теплоотдачи внутренней поверхности, принимается согласно Приложению Е [1],  с = 23 Вт / (м2  К) - коэффициент теплоотдачи наружной поверхности, принимается согласно Приложению Е [1].

Согласно расчету можно предложить утеплитель толщиной 120 мм.
