Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
ДЗЕРЖИНСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ (ФИЛИАЛ)
Кафедра АТМ
Заведующий кафедрой
__________________ Кулепов В.Ф.
(подпись) (фамилия, и. о.)
__________________
(дата)
Расчет производственной программы автотранспортного предприятия
(наименование темы или проекта)
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
К курсовой работе по дисциплине "Техническая эксплуатация автомобилей"
(вид документа – проект дипломный, курсовой, исследовательская работа или часть и т.п.)
КОНСУЛЬТАНТЫ: РУКОВОДИТЕЛЬ
1. По _____________________________ ________________ Романов В.В.
(подпись) (фамилия, и., о.)
________________ ______________ ________________
(подпись) (фамилия, и., о.) (дата)
___________________(дата) СТУДЕНТ
2. По _____________________________ ________________ Барышев И.Е.
(подпись) (фамилия, и., о.)
________________ ______________ ___________________ 09-АВТО
(подпись) (фамилия, и., о.) (дата) (группа или шифр)
___________________(дата)
3. По _____________________________ Работа защищена ______________(дата)
________________ ______________ Протокол № ______________________
(подпись) (фамилия, и., о.)
___________________(дата) С оценкой ________________________
РЕЦЕНЗЕНТ
_________________ ______________
(подпись) (фамилия, и., о.)
_________________(дата)
2013 г.
Содержание
Исходные данные 2 Технические характеристики автомобилей автопарка…...……………………3
Введение 11
Выбор и корректирование периодичности ТО 12
Корректирование пробега до КР 14
Цикловая программа АТП 16
Преобразование цикловой программы в годовую 17
Годовая программа предприятия по техническому
обслуживанию 19
Годовая программа предприятия по диагностированию 20
Суточная программа предприятия по техническому
обслуживанию 21
Список использованной литературы 23
Исходные данные
Исходные данные приведены в таблице 1
Табл. 1
Марка а/м |
Списочное число а/м, ед |
Среднесуточный пробег, км |
Пробег с начала эксплуатации, км |
ЗИЛ-5301 |
50 |
200 |
50000 |
ЗИЛ-СААЗ-445410 |
20 |
150 |
80000 |
ГАЗ-3308 |
50 |
300 |
50000 |
МАЗ-6501 |
30 |
150 |
120000 |
Предприятие расположено в умеренной климатической зоне и работает по 5-дневной рабочей неделе.
Выбирается третья категория условий эксплуатации, так как автомобили используются в больших городах (более 100тыс. жителей) с асфальтобетонными, цементобетонными дорогами в гористой местности.
Технические
характеристики автомобилей автопарка

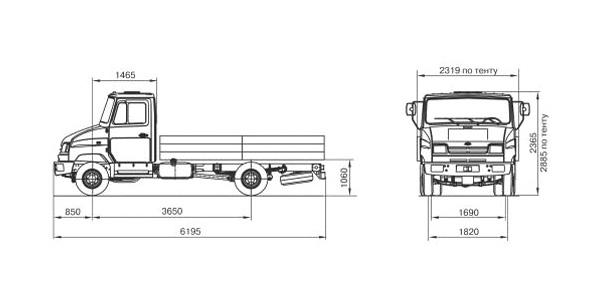

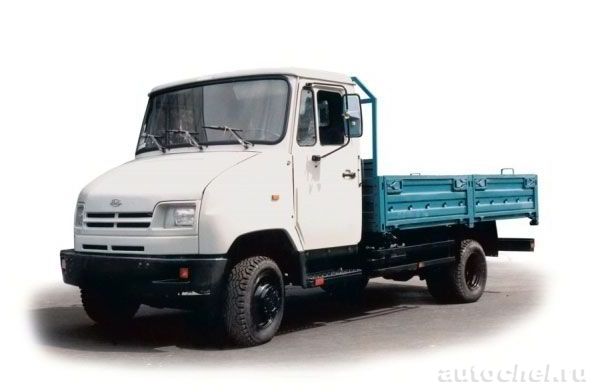

ЗИЛ-5301
Автомобиль выпускался Московским автомобильным заводом имени Лихачева с 1996 г. Этот 3-тонный автомобиль полукапотной компоновки стал основой семейства пятого поколения развозочных грузовых автомобилей среднего класса полной массой до 7 тон, рассчитанных на мелких предпринимателей и преимущественное использование в городах для доставки малых партий груза.
Он оснащен автомобильной модификацией тракторного 4-цилиндрового дизельного двигателя Д-245 (4750 см3, 109 л.с.) Минского моторного завода (ММЗ). Использованные на автомобиле 5-ступенчатая синхронизированная коробка передач, гидроусилитель рулевого управления и 3-местная кабина унифицированы с грузовиком ЗИЛ-4331. "Бычок" оснащен гидроприводом сцепления и тормозов, гипоидной главной передачей, передними дисковыми тормозами, 16-дюймовыми колесами с бескамерными шинами, металлической грузовой платформой с тентом, имеет малый радиус разворота (7 м) и небольшую погрузочную высоту. При сравнительно высокой собственной массе около 4 т он развивает максимальную скорость 90-95 км/ч.
-
Технические характеристики
КУЗОВ
Тип кузова
Бортовой грузовик
Тип кабины
3-х местная без спального
Длина автомобиля
6195 мм
Ширина автомобиля
2319 мм
Высота автомобиля
2885 мм
Колесная база
3650 мм
Колея передних колес
1820 мм
Колея задних колес
1690 мм
ДВИГАТЕЛЬ
Экологический стандарт
EURO II
Объем двигателя
4750 см3
Мощность двигателя
136 л.с.
При оборотах
2400 мин-1
Тип двигателя
Дизель
Наддув
С промежуточным охлаждением
Расположение цилиндров
рядное
Количество цилиндров
4
Топливо
Дизельное топливо
ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ
Диаметр разворота
14 м
Макcимальная скорость
95 км/ч
ГРУЗОПОДЪЕМНОСТЬ
Грузоподъемность
3000 кг
Длина грузовой платформы
3695 мм
Ширина грузовой платформы
2254 мм
Высота бортов грузовой платформы
450 мм
Погрузочная высота
1060 мм
РАЗМЕРЫ И МАССА
Снаряжённая масса автомобиля
4115 кг
Полная масса автомобиля
6950 кг
Нагрузка на переднюю ось
2350 кг
Нагрузка на заднюю ось (тележку)
4900 кг
Колесные диски, размерность
6,5Jх16Н2
Шины, размерность
225/75R16С

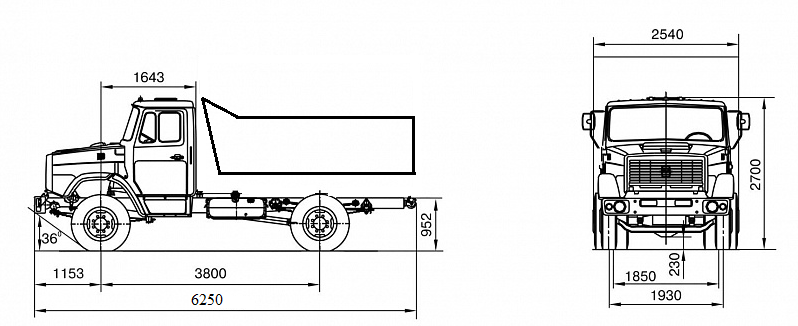

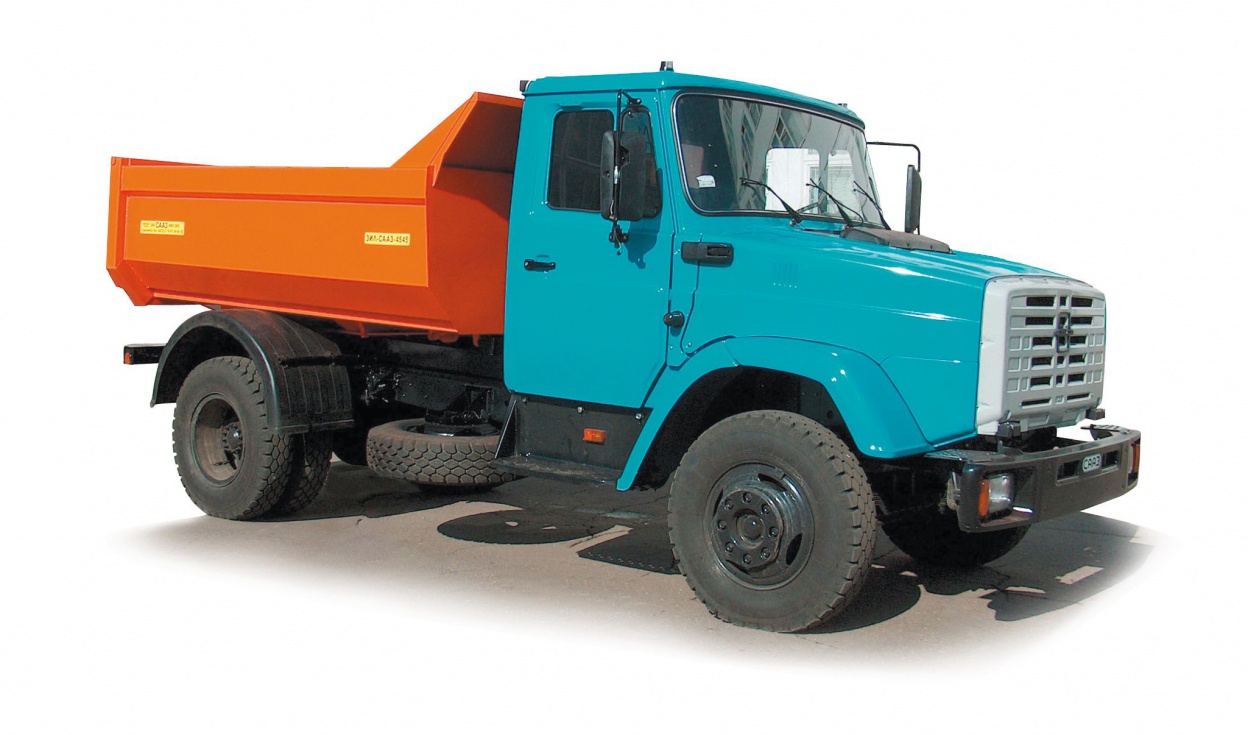

ЗИЛ-СААЗ-454510
Самосвал средних размеров, построен на базе ЗИЛ-494560. Грузоподъемность 6 тонн. На выбор предлагается два типа двигателей: карбюраторный ЗИЛ-508300 Е3 и дизельный ММЗ Д-245.9 Е3.
Самосвал предназначен для перевозки и механизированной разгрузки различных насыпных и навалочных грузов.
|
|
Базовое шасси |
ЗИЛ-494560 |
Масса перевозимого груза |
6000 кг |
Вместимость грузовой платформы |
5,4 м3 |
Направление разгрузки |
назад |
Угол подъема грузовой платформы |
50 град. |
Внутренние размеры грузовой платформы |
3050х2337х780 мм |
Полная масса транспортного средства |
11000 кг |
Габаритные размеры, мм |
6250х2540х2700 |
ДВИГАТЕЛЬ |
|
Модель |
ММЗ Д-245.9 Е3 |
Тип |
дизельный |
Рабочий объем |
4,75 л |
Степень сжатия |
17 |
Мощность, при |
95,7/130 кВт/л.с. 2400 мин-1 |
Максимальный крутящий момент при |
45/446 кгс.м/Н.м 1400 мин-1 |

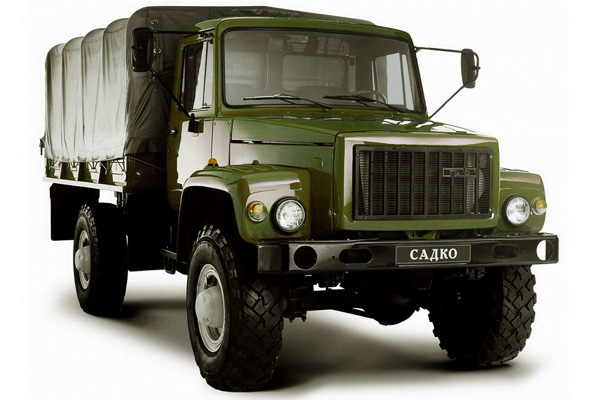

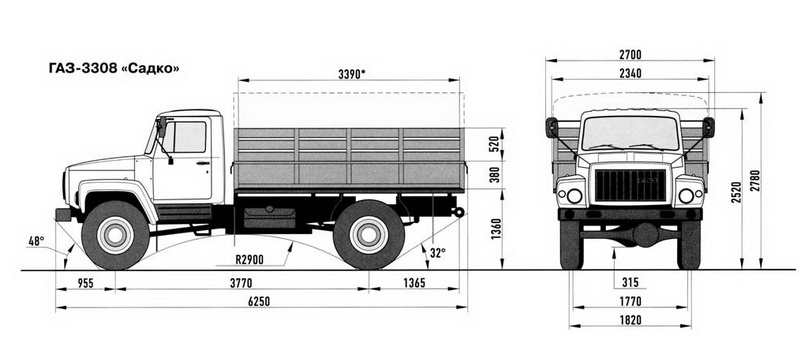

ГАЗ-3308
ГАЗ-3308 "Садко" - автомобиль повышенной проходимости, предназначен для эксплуатации на всех видах дорог и бездорожье. Автомобиль оснащается дифференциалом повышенного трения, односкатными колесами размерностью 12,00R18 (в "армейском" варианте автомобиля 12R20) с протектором повышенной проходимости, 5ти-ступенчатой синхронизированной коробкой передач, 2х-ступенчатой раздаточной коробкой, коробкой отбора мощности. Автомобили "Садко" оборудуются бензиновыми и дизельными двигателями. Рулевое управление оснащено гидроусилителем, а двухконтурная тормозная система — гидровакуумным усилителем и регулятором тормозных сил. В стандартную "армейскую" комплектацию ГАЗ 3308 входит система регулирования давления в шинах, а также пневмовывод на тормозную систему прицепа и лебедка.
Данный автомобиль имеет двигатель: ЗМЗ-513.10. V-8х90°, 4-х тактный карбюраторный двигатель с жидкостным охлаждением. Рабочий объем, л — 4,25. Мощность "нетто" при 3200 об/мин, кВт (л.с.) — 85,5 (116,3). Максимальный крутящий момент при 2250 об/мин, кГс·м (Н·м) — 27,6 (270,7).
Технические характеристики
|
|
Тип кузова |
Бортовой грузовик |
Длина автомобиля |
6615 мм |
Ширина автомобиля |
2340 мм |
Высота автомобиля |
2795 мм |
Колесная база |
3770 мм |
ДВИГАТЕЛЬ |
|
Модель двигателя |
ЗМЗ-513 |
Экологический стандарт |
EURO II |
Объем двигателя |
4250 см3 |
Мощность двигателя |
116 л.с. |
Крутящий момент |
271 Н*м |
Тип двигателя |
Карбюраторный |
Топливо |
А-76 |
ТРАНСМИССИЯ |
|
Привод |
4x4 |
Кол-во передач |
5 |
Тип коробки передач |
Механическая |
ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ |
|
Объем топливного бака |
125 л. |
Макcимальная скорость |
85 км/ч |
ГРУЗОПОДЪЕМНОСТЬ |
|
Грузоподъемность |
2100 кг |
Длина грузовой платформы |
3390 мм |
Ширина грузовой платформы |
2145 мм |
Высота бортов грузовой платформы |
380 мм |
РАЗМЕРЫ И МАССА |
|
Полная масса автомобиля |
7850 кг |

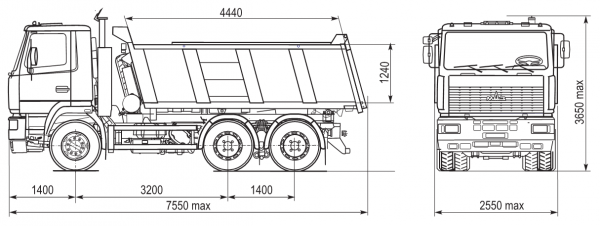

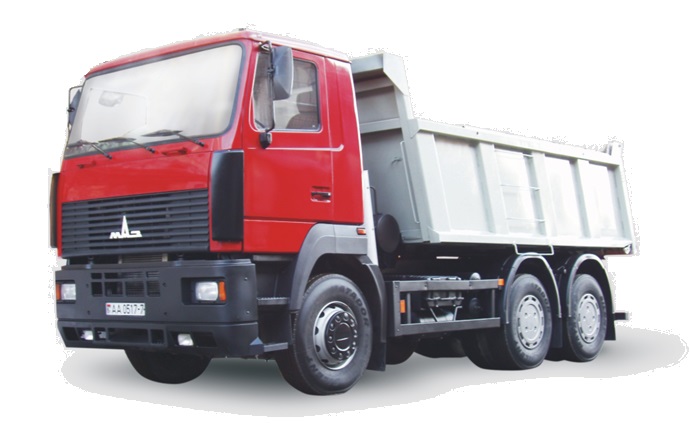

МАЗ – 6501
Самосвал МАЗ 6501 является востребованным выбором при транспортировке сыпучих, навалочных и прочих сельскохозяйственных либо промышленных грузов на дальние расстояние. Обычно самосвал МАЗ 6501 используется для сельского и городского строительства, способен выдерживать экстремально высокие нагрузки благодаря качеству материалов и сборки. Список преимуществ модели дополняется его адаптацией к условиям плохих дорог. В комплектации самосвала: подрессоренное водительское сиденье и неподрессоренное для пассажира, шумоизоляция кабины, АБС, заднее защитное устройство, усиленная рама, тахограф, подогреватель двигателя, беззазорная сцепка, система ограничения скорости и ремни безопасности.
Самосвал МАЗ 6501 является одним из наиболее популярных и востребованных на территории стран СНГ. Это легко объясняется сочетанием эксплуатационных качеств модели и невысокой стоимости. Так же стоит отметить экономичность МАЗ 6501 в процессе эксплуатации, то есть низкие затраты на профилактику, экономичный расход топлива и так далее.
Технические характеристики
КУЗОВ |
|
Тип кузова |
Самосвал |
Тип кабины |
Малая |
ДВИГАТЕЛЬ |
|
Модель двигателя |
ЯМЗ-536.10 |
Экологический стандарт |
EURO II |
Объем двигателя |
14860 см3 |
Мощность двигателя |
310 л.с. |
При оборотах |
2100 мин-1 |
Крутящий момент |
1221 Н*м |
При оборотах |
1100-1300 мин-1 |
Тип двигателя |
Дизель |
Наддув |
Турбонаддув |
Расположение цилиндров |
V-образное |
Количество цилиндров |
8 |
Топливо |
Дизельное топливо |
ГРУЗОПОДЪЕМНОСТЬ |
|
Грузоподъемность |
21000 кг |
