4. Земляное полотно автомобильной дороги

4.1 Типы поперечных профилей.

Типы поперечных профилей назначаются в зависимости от высоты насыпи или глубины выемки, вида грунта, из которого возводится земляное полотно, рельефа местности и возможности снежных заносов.

В раздел включены типы поперечных профилей:

Тип 1-насыпь высотой от 0 до 1,5 метров с заложением откосов 1:3 с двухсторонними канавами;

Тип 2-насыпь высотой от 1,5 до 6 метров с заложением откосов1:1,5 ;

Тип 2к-насыпь высотой от 1,5 до 6 метров с заложением откосов1:1,5 с канавой;

Тип 3- насыпь высотой от 6 до 12 метров с заложением откосов 1:1,5 и 1:1,75;

Тип 4-выемка глубиной от 0 до 6 метров с заложением откосов 1:3 на снегонезаносимых участках.

Схемы по типам:

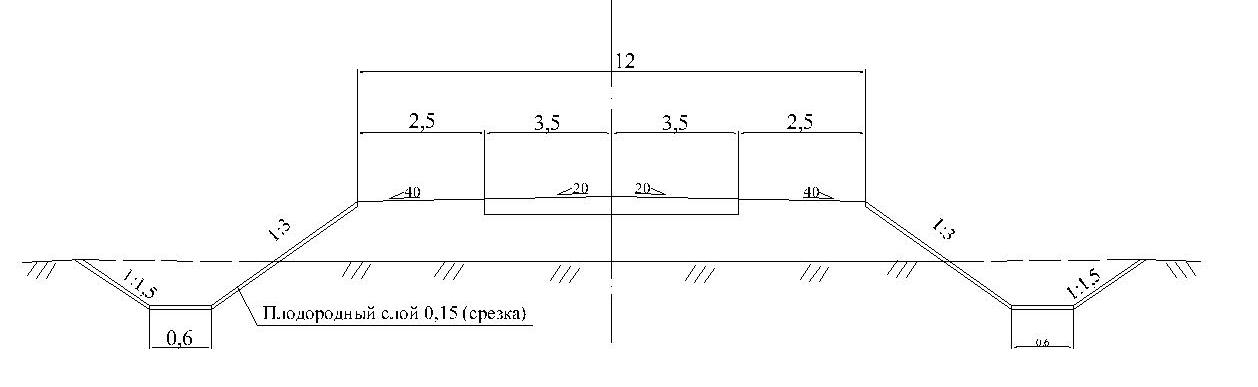

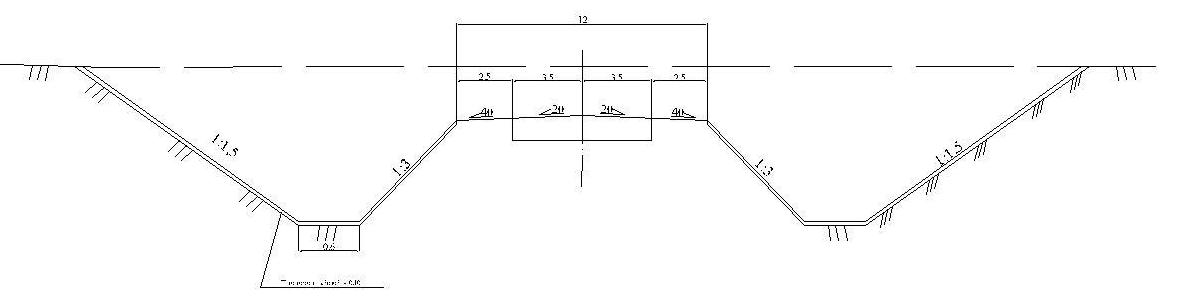

Тип 1

Тип 2

Тип 3

Тип 4

Рис.4.11 Типы поперечных профилей

Для трассы рассчитывается 2 типа поперечных профилей:

1 тип - насыпь высотой от 1,5 м до 6 м с заложением откосов 1:1,5 с одной канавами на ПК 25+00,00

2 тип - выемка глубиной до 6 м с заложением откосов 1:1,5 на ПК 28+00,00

Поперечные профили с привязкой к конкретному пикету представлены в приложениях 4 и 5.

4.2. Конструирование и расчет отгона виража

Устройство виражей предусмотрено СНиП 2.05.02-85 на кривых радиуса 2000м и менее для всех дорог кроме первой категории. Поперечный уклон проезжей части на виражах назначаю 30‰ как для района с частым гололедом и радиусом кривой 1000 м. Переход от двухскатного профиля проезжей части к односкатному – отгон виража, осуществляется на протяжении переходной кривой длиной 100м. Начало отгона на ПК 9+14,49; конец отгона на ПК 10+14,49.

Выполнение разбивки отгона виража произвели в такой последовательности :

1. За 10 м до начала отгона на плане вычертили двухскатный поперечный профиль дороги с указанием поперечных уклонов проезжей части и обочин.

2. В начале отгона вычертили на плане поперечный профиль дороги с уклоном обочин.

Произвели расчет отметок внешней бровки земляного полотна, внешней кромки, отметки оси, внутренней кромки проезжей части и внутренней бровки земляного полотна.

4.3. Объемы земляных работ

Для выбранного варианта трассы объемы земляных работ подсчитываются вручную . Подсчеты ведутся в ведомости, составленной по определенной форме. При заполнении ведомости пикетное положение сечения и рабочие отметки записывают в одну строку, а остальные цифровые данные, относящиеся к участкам дороги, с ограниченными соседними сечениями, записывают в промежуточных строках. Объемы подсчитываются по каждому участку дороги, ограниченному пикетами и плюсовыми точками.

Разрывы, образованные мостами длиннее 4 м, из объема земляных работ исключаются. Отверстия в земляном полотне, образованные трубами или мостами до 4 м длиной, не учитываются и считаются как бы заполненными грунтом.

Поперечные профили, с вычисленными рабочими отметками, ограничивают участок земляного полотна конкретной длины. По геометрической форме этот участок представляет собой призматоид объема V:

V= L , (4.1)

где F₁ и F₂ – площади поперечных сечений в начале и в конце участка, м²;

L- длина участка.

Площади поперечных сечений определяются :

для насыпи: F_н=BH + mH²; (4.2)

для выемки : F_в= (B₁+ mH)H +2W_k, (4.3)

где B-ширина земляного полотна, м;

H- рабочая отметка, м;

m- коэффициент заложения откосов;

B₁- ширина основания трапеции выемки, м;

W_k- площадь сечения кювета выемки.

Поправки:

• на разность рабочих отметок, если Н₁-Н₂>1 м:

∆V= L (4.4)

• на корыто:

V_д.о=В h_д.о, (4.5)

где В- ширина проезжей части, м;

h_д.о- толщина дорожной одежды, м.

• на растительный грунт:

V=B₂ h_p L , (4.6)

где B₂- ширина насыпи при подошве или выемки поверху;

h_p- толщина снимаемого растительного слоя, м.

Расчет объемов земляных работ представлен в таблице 4.

Таблица 4. Ведомость подсчета объема земляных работ

километр	пикет	плюс	Рабочие отметки		Средняя рабочая отметка				Разность рабочих отметок								Длина участка, м				Оббьем земляных работ							Поправка									Полный обьем						примечаие
			насыпь	Выемка	насыпь		выемка		Насыпь				выемка								насыпь				выемка			На корыто			Разность рабочих отметок			На растит слой			насыпь			выемка
0	4	00	1,35	-
						1,1		-			0,5				-				40				731,6			-			-432			-			83,2			382,8			-			-
0	4	40	0,85	-
					1,015		-			0,33				-				60				984,59			-			-648			-			120,72			457,31			-			-
0	5	00	1,18	-
					2,055		-			1,75				-				100				3388,5			-			-1080			38,28			172,5			2519,28			-			-
0	6	00	2,93	-
					4,12		-			2,37				-				100				7689			-			-1080			212,18			243,6			7064,78			-			-
0	7	00	5,30	-
					6,00		-			1,4				-				60				7604,4			-			-648			14,7			180			7151,1			-			-
0	7	40	6,70	-
					-		-			-				-				-				-			-			-			-			-			-			-			Мост
0	7	90	6,47	-
					6,37		-			0,2				-				10				1409,75			-			-108			-			31,11			1332,86			-
0	8	00	6,27	-
					4,36		-			3,82				-				100				8630,50			-			-1080			134,48			234,6			7919,58			-
0	9	00	2,45	-
					3,68		-			2,45				-				100				6661			-			-1080			75,03			193,5			5849,53			-			Труба
1	10	00	4,9	-
1	10	00	4,9	-
					3,78		-					2,25				-				90				6166,35			-			-972			56,95			210,06			5461,36			-			Труба
1	10	90	2,65	-
					2,78		-					0,25				-				10				448,15			-			-108			-			20,34			360,49			-
1	11	00	2,90	-
					3,64		-					1,48				-				80				5150,4			-			-864			21,90			179,04			4487,34			-			Труба
1	11	80	4,38	-
					3,92		-					0,92				-				20				1408,2			-			-216			-			47,52			1239,72			-			Труба
1	12	00	3,46	-
					1,73		-					3,46				-				71,93				2139,2			-			-776,85			107,64			123,65			1593,64			-
1	12	71,93	-	0
					-		0,68					-				1,35				28,07				-			323,23			+303,16			6,39			39,41			-			672,19
1	13	00	-	1,35
					-		3,70					-				4,69				90				-			7093,35			+972			247,46			207,9			-			8520,71
1	13	90	-	6,04
					-		5,69					-				0,7				10				-			1244,25			+108			-			29,07			-			1381,32
1	14	00	-	5,34
																																							45819,79			10574,22
