2.1.1 Пример расчёта расхода лесоматериалов

Для расчёта возьмём столешницу. Материал – дуб. Сорт – I-III. Количество деталей в изделии – 1 шт. Размеры детали в чистоте:

- длина – 500 мм;

- ширина – 350 мм;

- толщина – 15 мм.

Объём одной детали:

м³.

Объём деталей в изделии:

м³.

Объём деталей на программу:

м³.

Припуск по длине при кратности по длине n=4:

мм.

Длина заготовки будет равна, мм:

l_з= 500 + = 513,23 мм.

Припуск по ширине при кратности по ширине n=2:

= мм.

Количество делянок в щите определяется по формуле 2,9:

	(2.9)

где b_щ.ч. – ширина щита в чистоте, мм;

- припуск на ширину, мм;

- ширина делянки, мм.

Удобнее и быстрее всего делянки для мебельного щита изготавливают из доски 40-50 мм, которые можно распилить, превращая толщину доски в ширину делянки. Ширина делянки зависит от стандартной толщины пиломатериалов за вычетом 5 мм на обработку.

Принимаем стандартную толщину пиломатериалов 50 мм, тогда ширина делянки составит 45 мм.

шт.

Ширина заготовки будет равна, мм:

B_з= 350+ =363,75 мм.

Для толщины детали 15 мм, припуск по толщине принимаем 3,50 мм

Толщина заготовки:

мм.

Объём одной заготовки:

м³.

Объём заготовок в изделии:

м³.

Объём заготовок на программу:

м³.

Объем заготовок с учетом технологических потерь:

м³.

.

Расход лесоматериалов на программу:

м³.

Ведомость расчёта расхода лесоматериалов для изготовления 10000 журнальных столов представлена в Таблице 2.

Таблица 2 - Ведомость расчёта расхода лесоматериалов для изготовления 10000 журнальных столов

2.2 Составление карт раскроя плитных и листовых материалов

Для осуществления оптимального раскроя плитных и листовых материалов, обеспечивающего максимальный выход заготовок, комплектность, возможность использования специализированного оборудования, составляем карты раскроя. Составление карт раскроя позволяет также конкретизировать размеры исходных материалов и их количество, что необходимо для составления спецификации потребных древесных материалов.

При небольшом количестве типоразмеров заготовок карты раскроя составляем в следующем порядке. Выбираем плиту со стандартными размерами, вычерчиваем ее в масштабе. В том же масштабе вписываем в нее заготовки одного или нескольких типоразмеров. Выполняя несколько вариантов, останавливаем выбор на варианте раскройной карты, обеспечивающий наибольший выход заготовок из плиты и требуемую комплектность заготовок на программу. Установление количества плит определенных стандартных размеров осуществляем расчетом, который сводим в таблицу 2.2.

Пример расчёта раскройной карты.

Принимаем размер раскраиваемой плиты (листа) 3660х1525 мм.

Площадь заготовки определяется, как произведение длины и ширины заготовки с припусками.

Количество заготовок на программу вычисляется, как 2% от 10000.

Площадь заготовок, выпиленных из плиты (листа), определяется, как произведение количество заготовок на их площадь.

Вычисляем полезный выход заготовок (деталей) из раскраиваемой плиты (листа):

. (2.9)

Определяем количество плит (листов), необходимое для получения по данной раскройной карте заготовок (деталей) на программу:

. (2.10)

Показывают количество заготовок (при выпиловке из плиты нескольких типоразмеров заготовок), которые необходимо получить для доукомплектации при составлении других раскройных карт:

. (2.11)

По полученным данным вычерчивается раскройная карта.

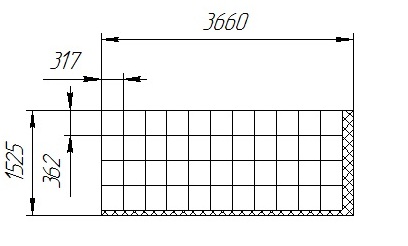

Рисунок 2 – Раскройная карта ДВП

Раскройная карта
