Осцилляторы: назначение, электрическая схема.
Осциллятор относится к области электросварки и может быть использован для возбуждения и стабилизации дуги при электросварке. Достигаемым техническим результатом является снижение уровня помех от осциллятора намного ниже уровня помех создаваемого непосредственно самой электросваркой без осциллятора. Осциллятор для электросварки содержит контур осциллятора, который возбуждается с помощью разрядника, который образован сварочным электродом и свариваемой деталью с воздушным зазором между ними, на сварочный электрод подается постоянное напряжение от источника высокого напряжения более 1000 В, которое является пробивающим рабочий воздушный зазор между сварочным электродом и свариваемой деталью.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Осциллятор для электросварки, содержащий контур осциллятора, который возбуждается с помощью разрядника, отличающийся тем, что разрядник образован сварочным электродом и свариваемой деталью с воздушным зазором между ними, на сварочный электрод подается постоянное напряжение от источника высокого напряжения, имеющего напряжение более 1000 В, которое является пробивающим рабочий воздушный зазор между сварочным электродом и свариваемой деталью.
2. Осциллятор по п.1, отличающийся тем, что на сварочный электрод подается напряжение от источника высокого напряжения через резистор, который ограничивает ток до безопасного для человека уровня.
3. Осциллятор по п.1, отличающийся тем, что введен усилитель мощности, который предназначен для усиления вырабатываемого импульса для подачи его через трансформатор в цепь источника сварочного тока.
Инверторные источники питания. Блок-схема.
Инвертором называется прибор, схема, или система, которая создает переменное напряжение при подключении источника постоянного напряжения. Существует другой способ определения: инверсия - функция обратная выпрямлению. Выпрямители преобразуют переменное напряжение в постоянное, а инверторы наоборот, превращают постоянное напряжение в переменное.
Современный инверторный сварочный аппарат потребляет в 2-3 раза меньшую мощность по сравнению с выпрямителями традиционной конструкции, имеет КПД 85-90%, малые габариты и вес, высокую электробезопасность.

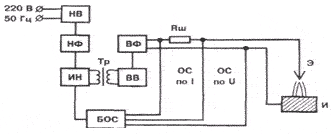

Блок-схема инверторного источника питания для дуговой сварки.
ш- шунт; Э - электрод; И - изделие
Сердцевиной такого преобразователя является инвертор - электронный блок, преобразующий постоянный ток в переменный повышенной частоты.
Поясним принцип действия инвертора. Переменный ток промышленной частоты 50 Гц поступает на высокочастотный выпрямитель НВ, а затем на низкочастотный фильтр НФ. Полученный постоянный ток принудительно инвертируется (преобразуется) коммутированным инвертором ИН в переменный, но уже частоты 20-50 кГц, после чего трансформатором Тр достигаются величины, необходимые для сварки.
