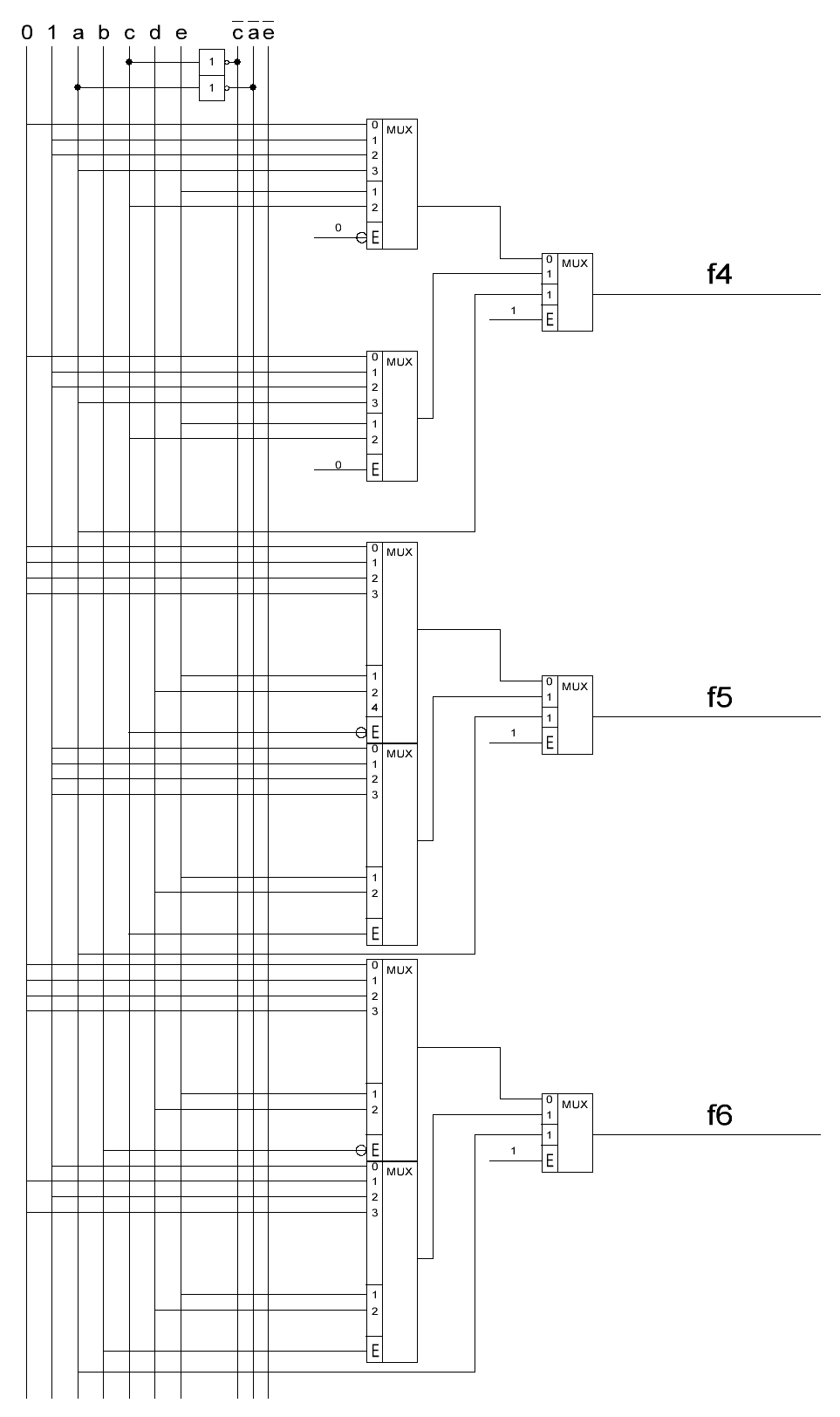

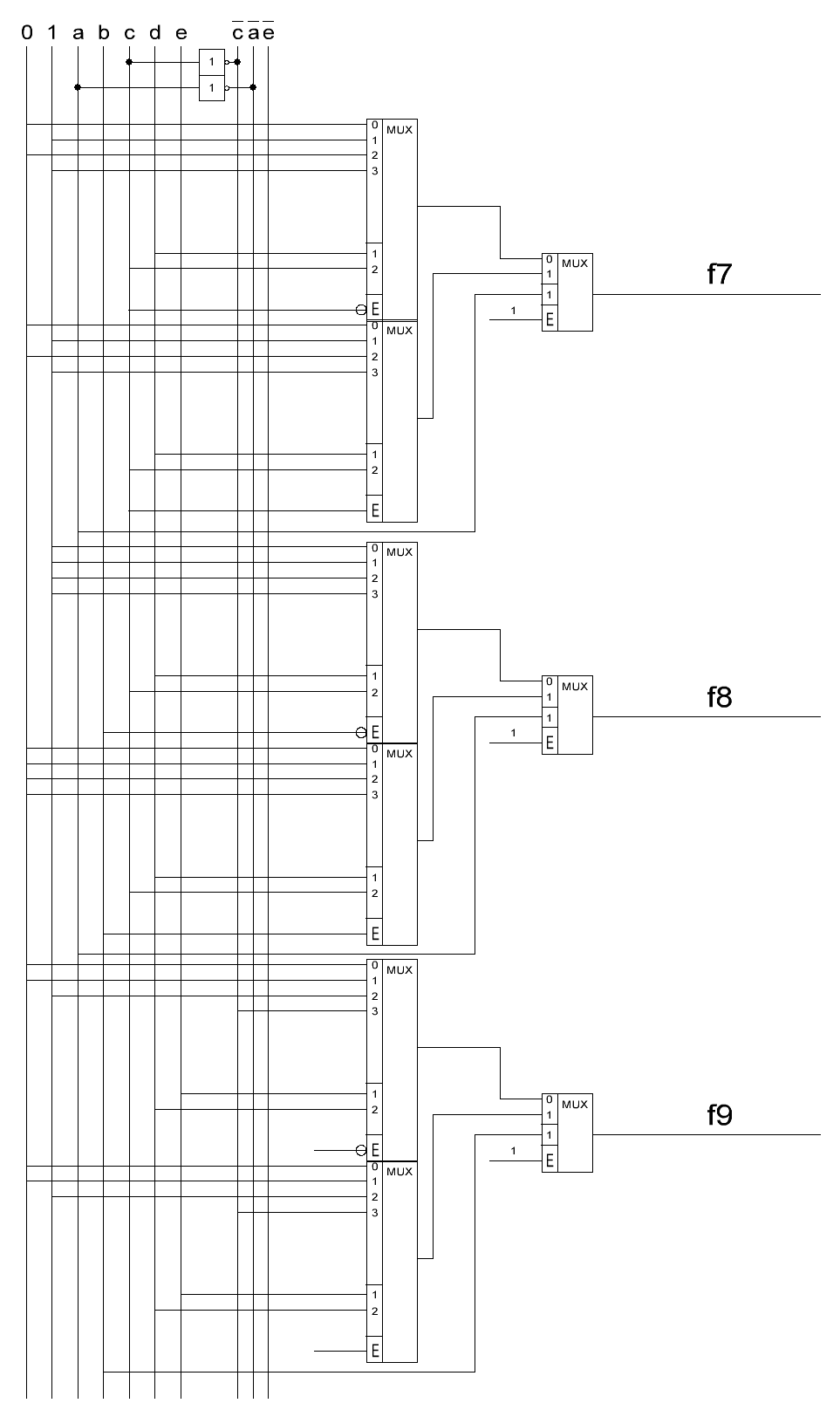

2. На логических элементах и интегральных схемах mux8-1
Чтобы реализовать схему на МИХ 8х1 запишем функции в буквенной форме и упростим их:
При с=0 и при е=1 будет выглядеть так:
В данном пункте наиболее удобно использование ИС DMX 1х4. ИС позволяет реализовать логическую функцию, записанную в числовой форме. Применяя ИС, мы используем меньшее количество элементов по сравнению с реализацией данной задачи исключительно на логических элементах “2ИЛИ – НЕ”.

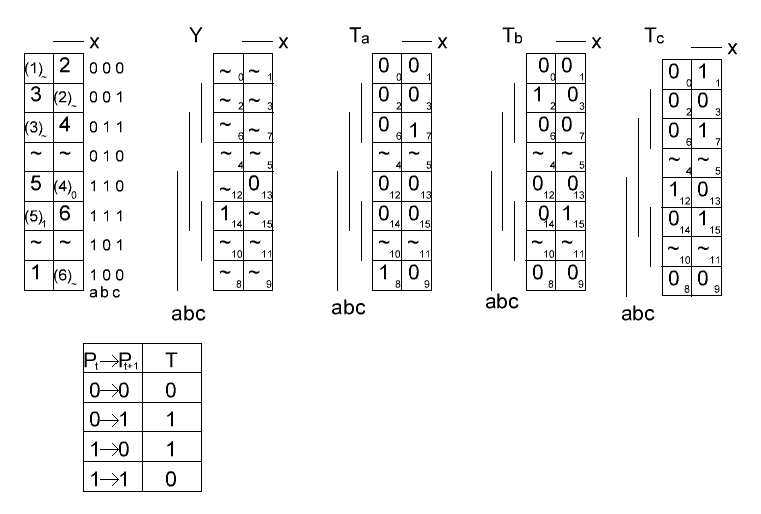

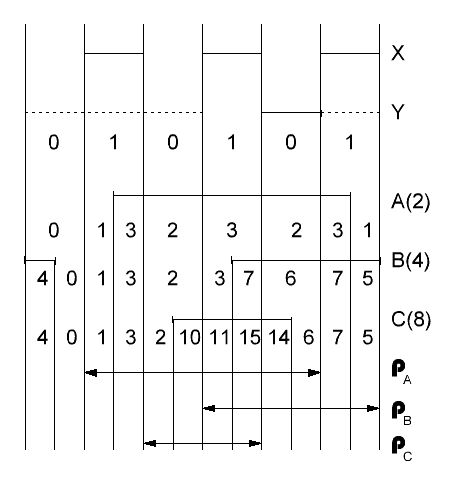

3. По заданной таблице воздействий составить логическую схему делителя

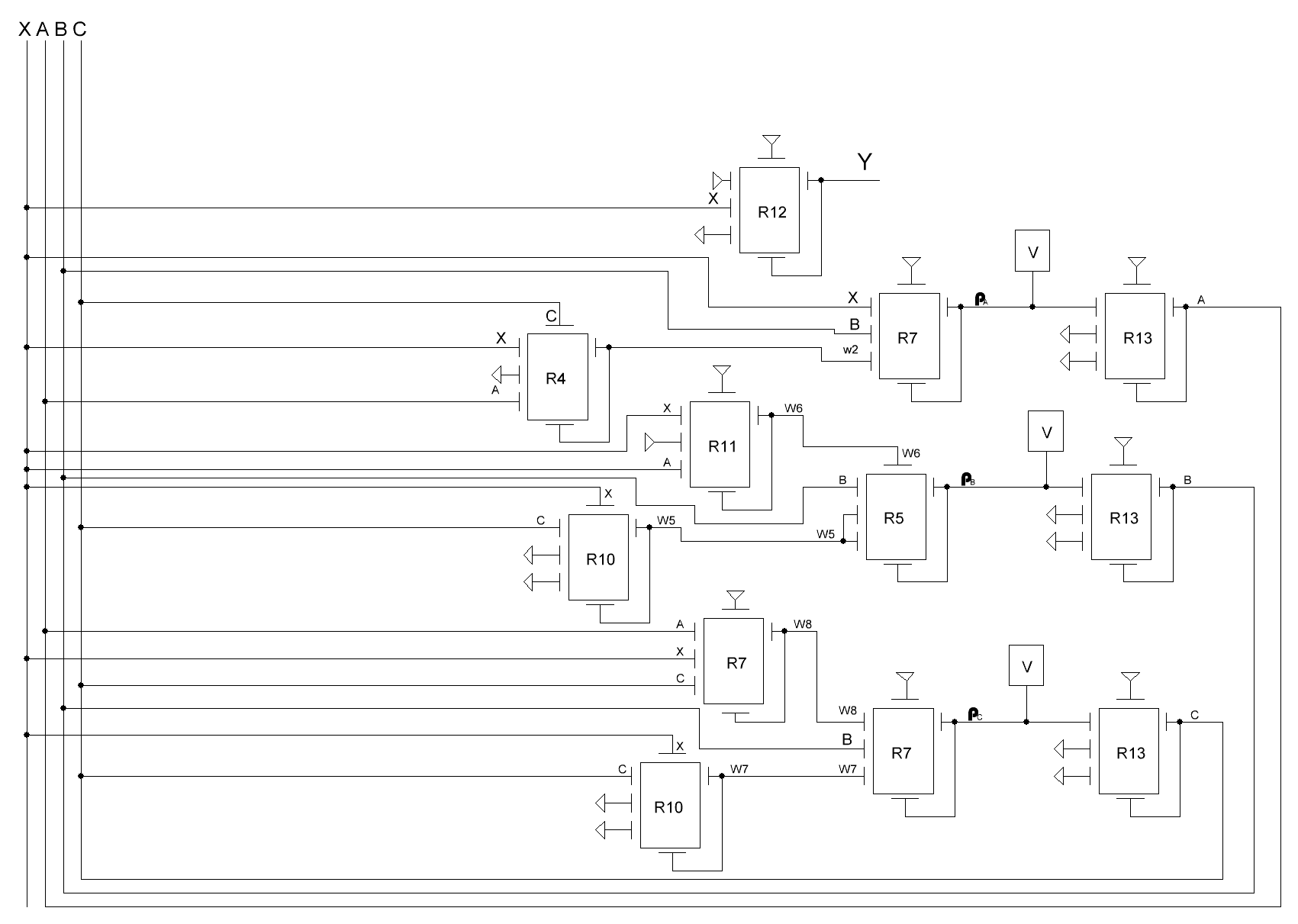

3.1 На пневмоэлементах

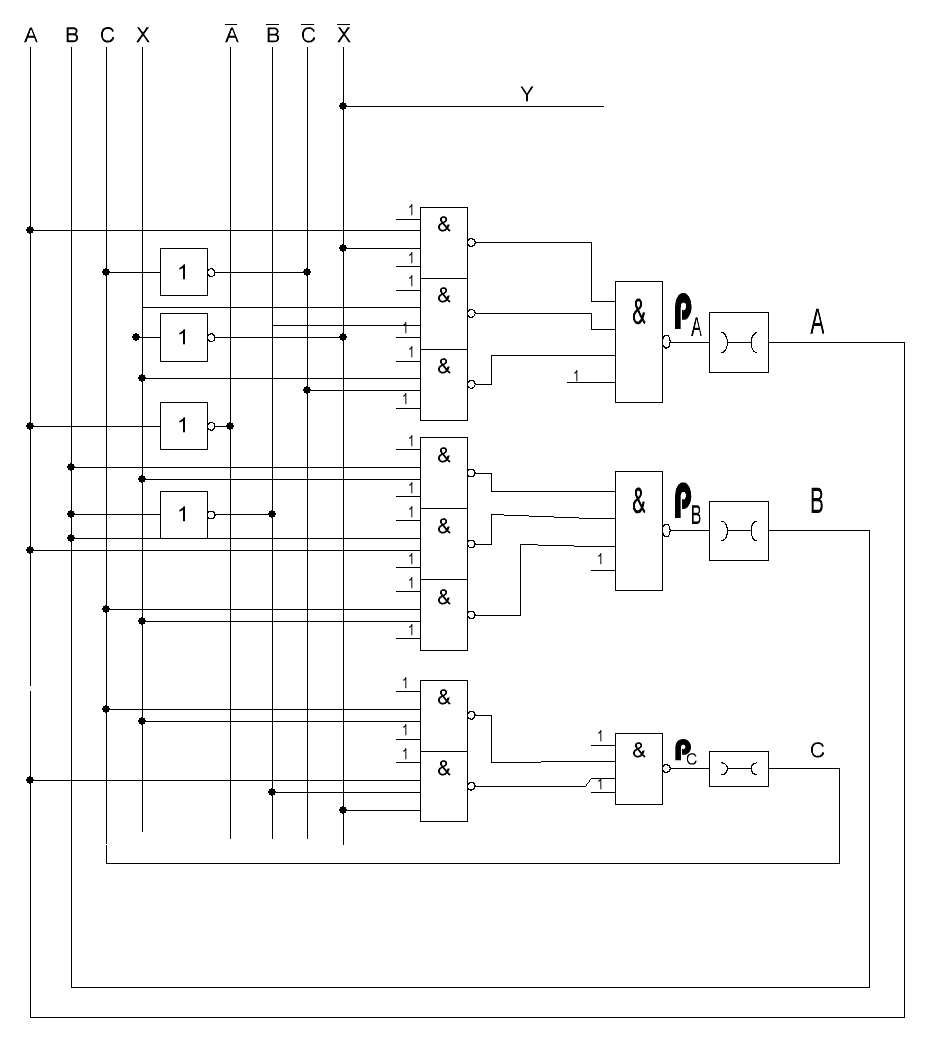

3.2. На логических элементах «4и-не»

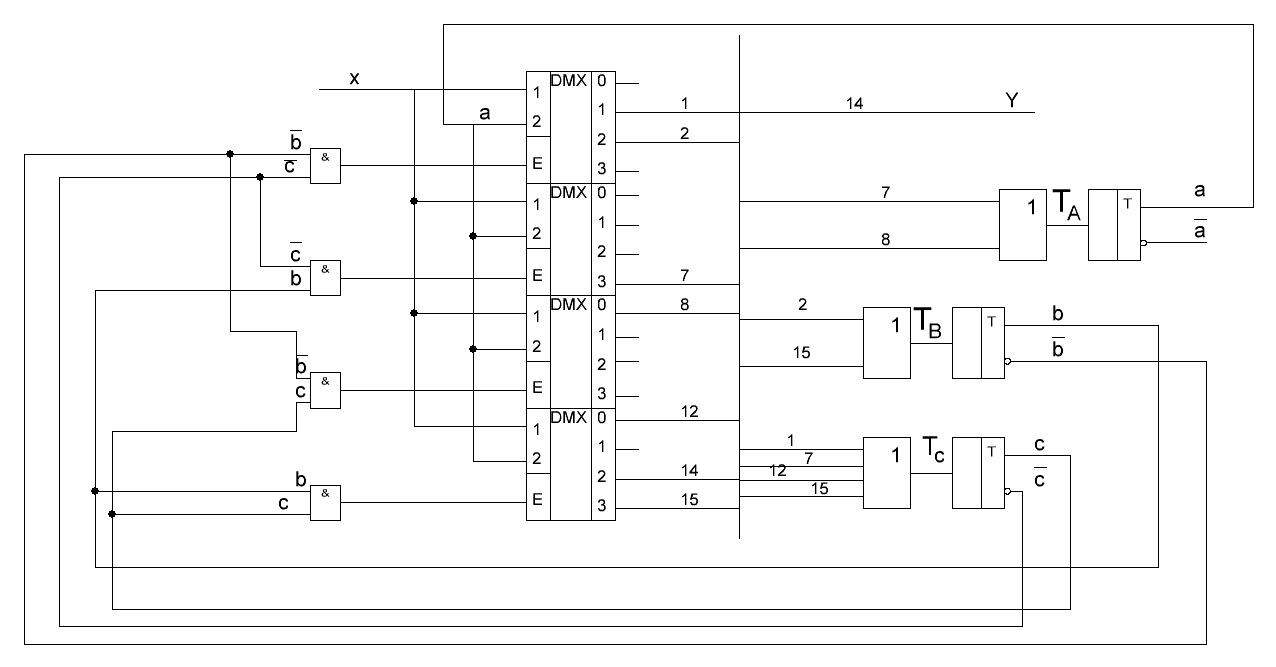

3. На логических элементах и интегральных схемах (DMX 1
4), элемент памяти – T-триггер.
На мой взгляд, наиболее простой схемой в данном пункте является схема 3.2 на логических элементах “4И – НЕ”, потому что в ней наиболее простая реализация функций и нет дополнительных элементов.

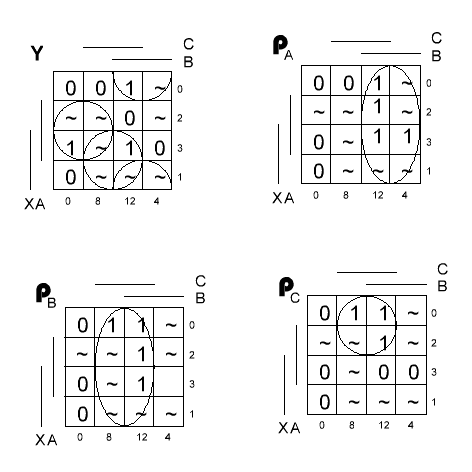

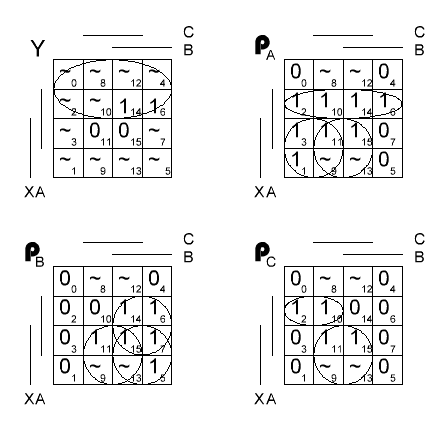

4. По заданной таблице воздействий составить схему умножителя.
1. На контактных элементах

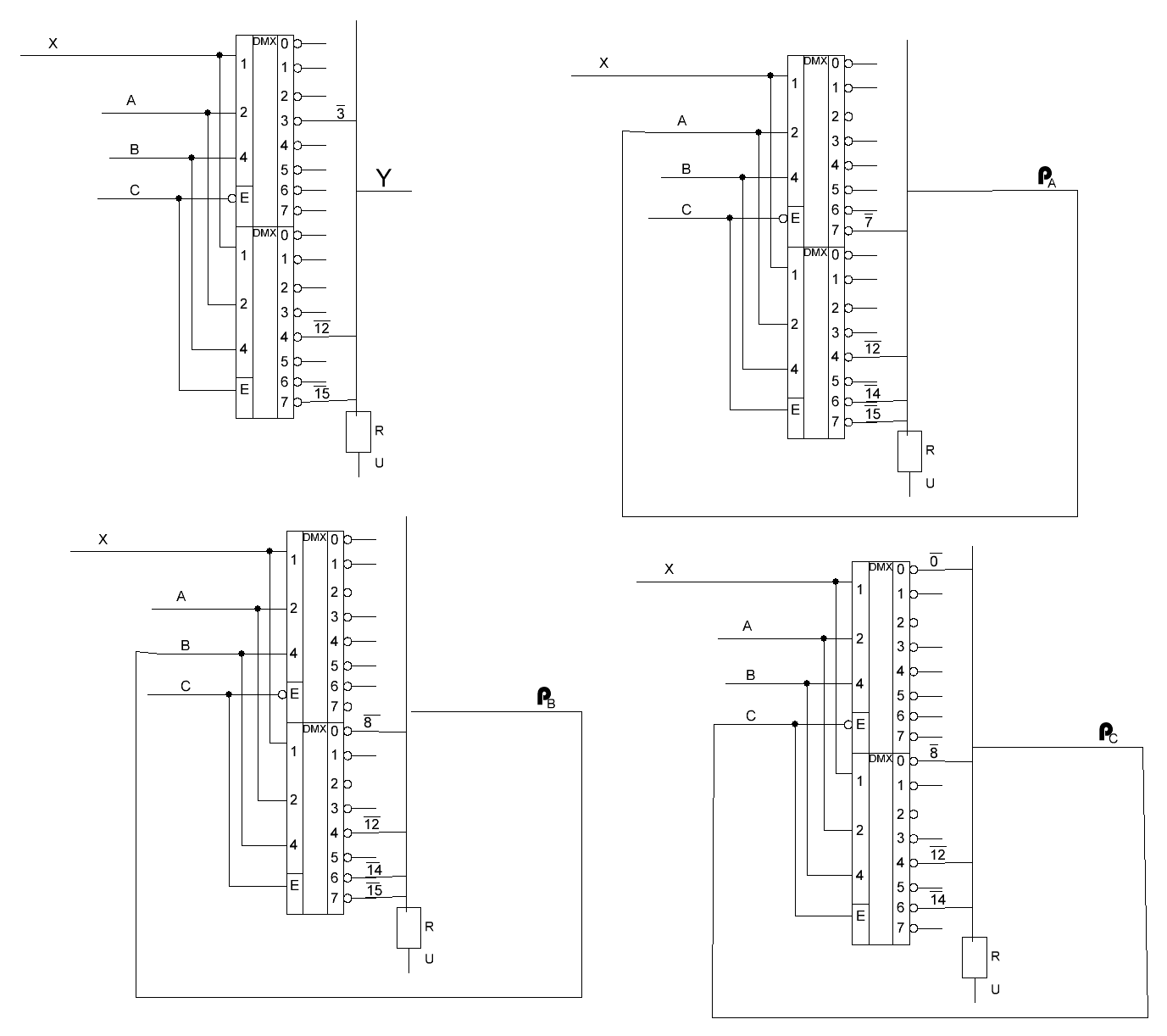

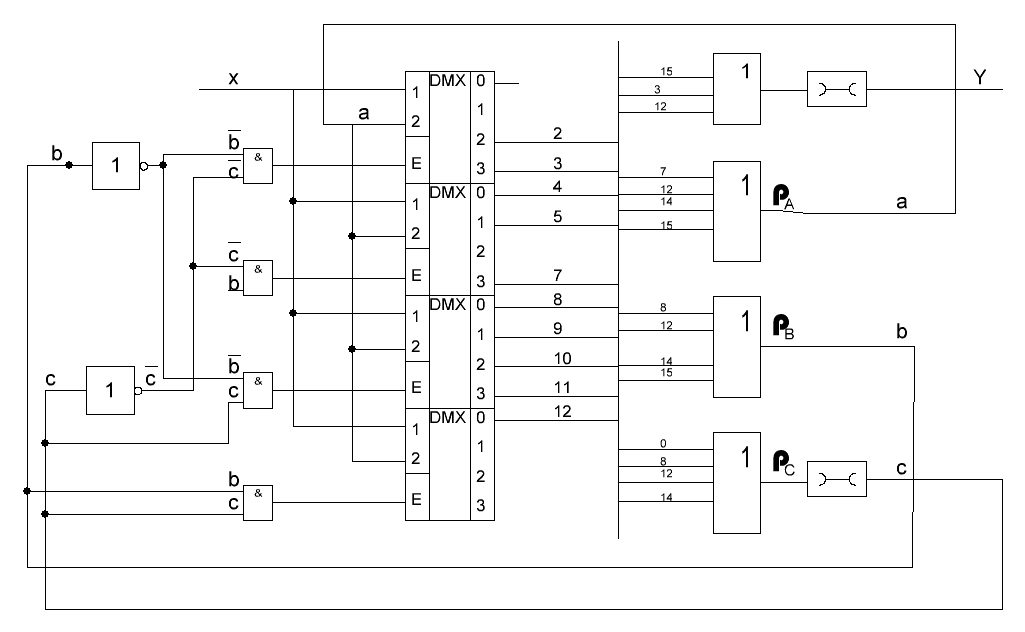

4. 2. На логических элементах и интегральных схемах (DMX 1 4), элемент памяти – элемент задержки
4
Я считаю, что в данном пункте наиболее простой является схема 4.2 на ИС DMX 1x4 и элементе задержки. Запись функции через числовую форму позволяет нам упростить реализацию функции. Эта схема содержит минимальное количество элементов, также в ней отсутствуют каскады.

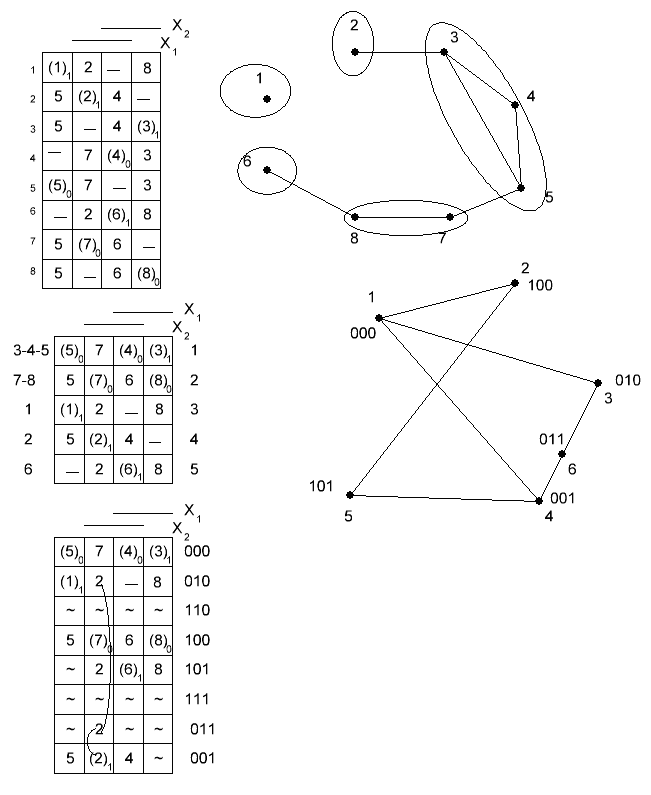

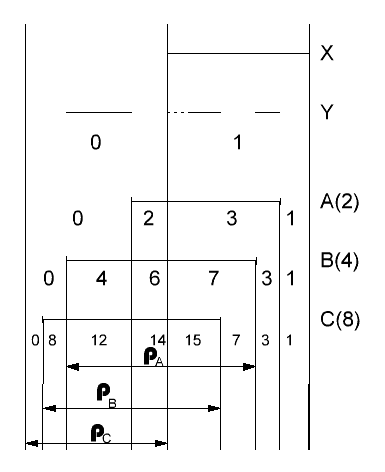

5. По заданному словесному алгоритму составить логическую схему, элемент памяти J-K триггер.
Вход
,
выход у. В исходном состояние
При
y – предыдущее значение
При
y – значение, противоположное
предыдущему
При
y – значение, противоположное
предыдущему
При

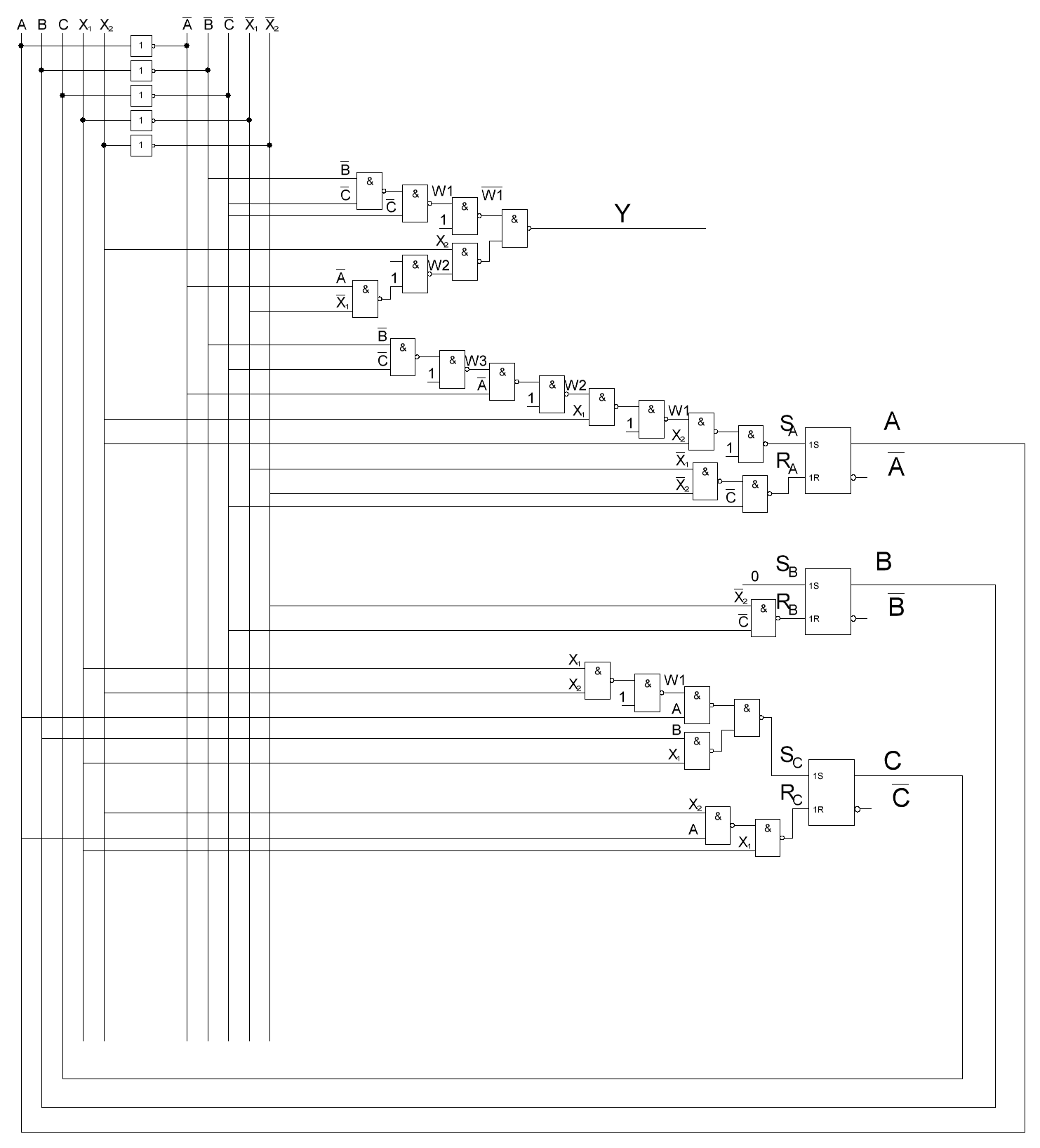

5. 1. На логических элементах “2И – НЕ”

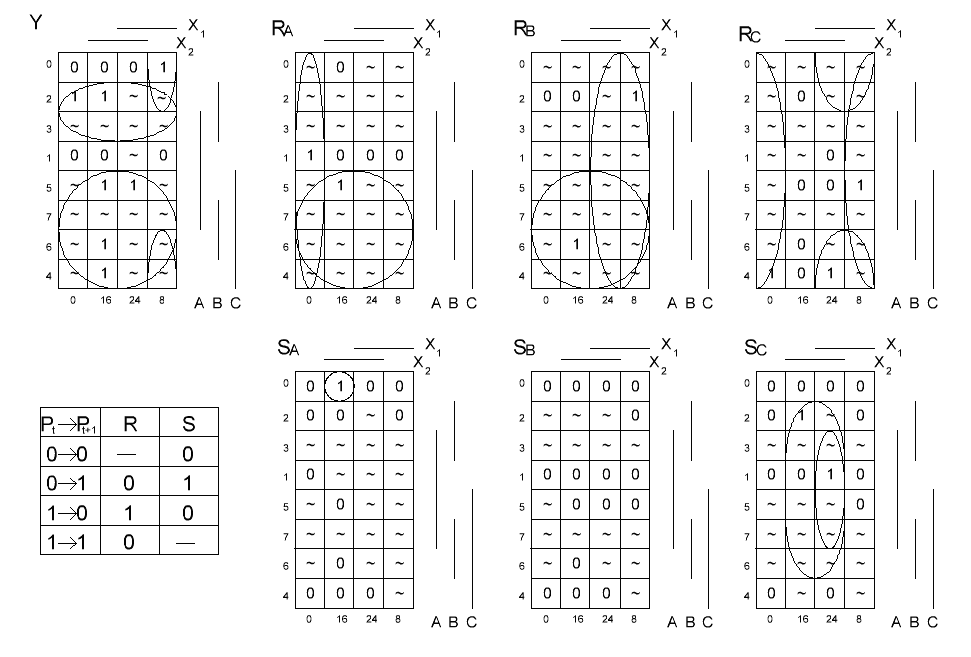

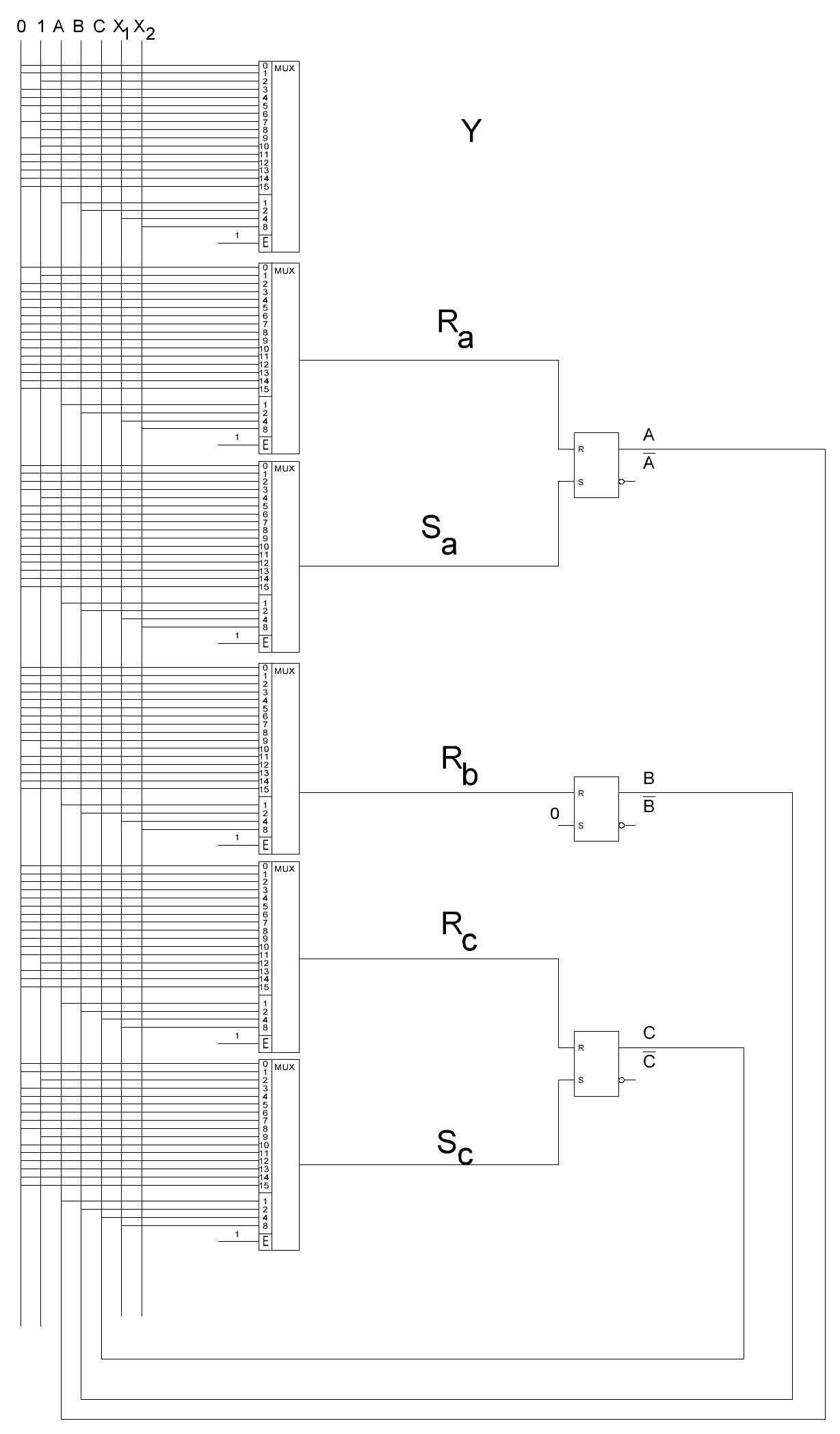

5.2. На интегральных схемах (МИХ 16-1)
При С=1 Y выглядит след. образом:
При С=1 Ra выглядит след. образом:
При С=1 Rb выглядит след. образом:

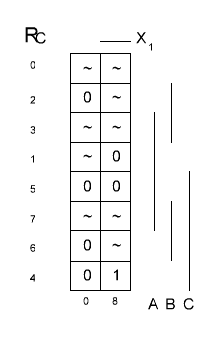

При X2=0 Rc выглядит след. образом:
При C1=1 Sa выглядит след. образом:
При X2=0 Sc выглядит след. образом:

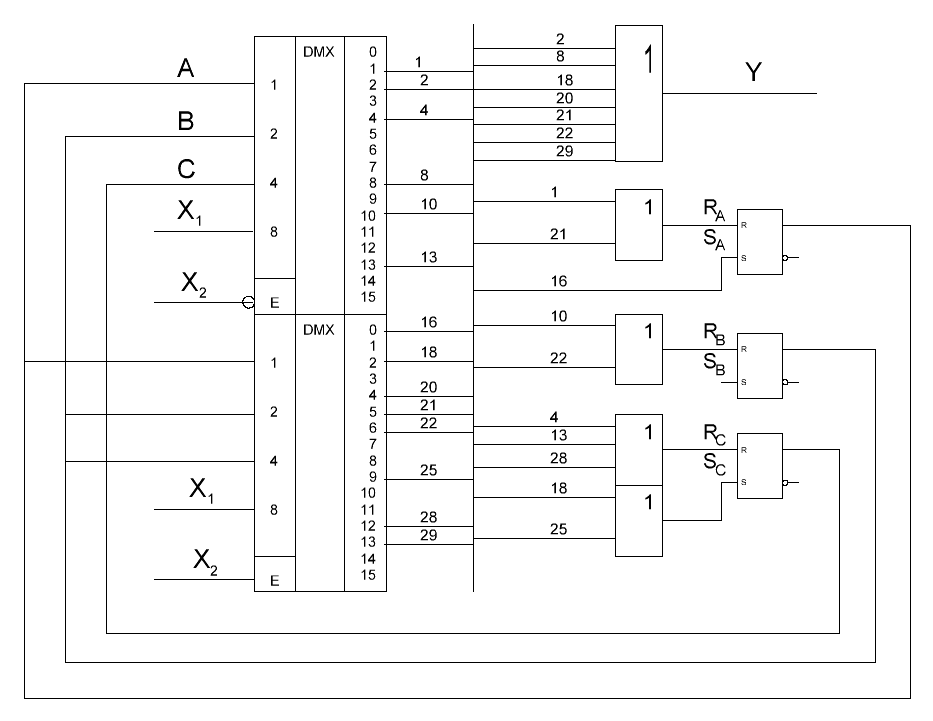

5. 3. На любой интегральной схеме (DMX 1x16)
На мой взгляд, наиболее простой интегральной схемой, применимой в данном пункте, является DMX 1х16. Именно эта ИС позволяет нам обойтись без каскадирования, также решение поставленной задачи на данной ИС не требует дополнительных вычислений и преобразований логических функций. Логические функции снимаются с карт Карно приведенных в начале пункта 5 в числовой форме записи, что существенно упрощает задачу построения логической схемы на ИС DMX 1х16.
