Прибор дк-4к
Автомобильный комплект для специальной обработки военной техники ДК-4К предназначен для дезактивации грузовых автомобилей, автопоездов, специальных автомобильных шасси и бронетранспортёров с карбюраторными двигателями.
Комплект сохраняет свою работоспособность:
-при температуре окружающей среды от -35оС до +50оС. Температура применения рабочих растворов порошков СФ-2У (СФ-2) и ДТСГК от минус 10оС до +40оС;
-в условиях относительной влажности – до 90% при температуре +27оС.
ТЕХНИЧЕСКИЕ ДАННЫЕ КОМПЛЕКТА
Масса комплекта, кг |
34 |
Габаритные размеры |
740×589×239 |
Время развёртывания (свёртывания), мин |
3-4 |
Время обработки газожидкостным методом автомобилей типа ЗИЛ-157, ЗИЛ-131; бронетранспортёров типа БТР-40, мин |
40-50 |
Расход водяного раствора моющего порошка СФ-2У (СФ-2) автомобилей типа ЗИЛ-131 |
50-60 |
Состав изделия и комплект поставки:
-газожидкостной прибор;
-порошок СФ-2У (СФ-2);
-полиэтиленовая банка;
-запасные части, крепёжные детали и принадлежности;
-металлический ящик для укладки и транспортировки комплекта.
Устройство и принцип работы
Газожидкостной прибор комплекта ДК-4К предназначен для проведения специальной обработки автомобилей и бронетранспортёров газожидкостным методом и методом отсасывания радиоактивной пыли состоит из эжектора, газожидкостного и жидкостного рукавов, брандспойта, удлинителя, щётки и газоотборного устройства.
Эжектор предназначен для засасывания растворов из ёмкости, получения газожидкостной смеси и подачи её через рукав газожидкостный, удлинитель и брандспойт на обрабатываемую поверхность, а также для отсасывания пыли.
Рукав газожидкостный предназначен для подачи газожидкостной смеси от эжектора к брандспойту, а при дезактивации методом пылеотсасывания – для подачи отсасываемого воздуха с пылью от брандспойта к эжектору.
Рукав жидкостный предназначен для подачи растворов из ёмкости в эжектор.
Брандспойт предназначен для подачи газожидкостной струи на обрабатываемую поверхность.
Удлинитель предназначен для наращивания длины брандспойта при обработке крупногабаритной техники.
Газоотборное устройство предназначено для отбора обработавших газов двигателя автомобиля и поддержания в системе выпуска газов необходимого давления. В газоотборное устройство для ДК-4К входят: крышка с клапаном и газоотборником, ниппель, ниппель и переходник.
Крышка с клапаном и газоотборником предназначена для перекрытия выпускной трубы глушителя автомобиля, поддержания в системе выпуска газов давления.
Подготовка комплекта к газожидкостному методу обработки
-установите эжектор 3 на газоотборник;
-присоедините к диффузору эжектора рукав газожидкостный;
-присоедините щётку к брандспойту и закрепите её гайкой, соедините брандспойт с удлинителем;
-присоедините удлинитель к рукаву газожидкостному;
-присоедините рукав жидкостный к патрубку эжектора;
-опустите другой конец рукава в ёмкость;
-откройте клапан, для чего поверните рычаг вокруг его оси.
Для приготовления раствора порошка СФ-2У 15 г порошка (один мерник) растворите в 20 л воды (из расчёта получения 0,075% раствора).
Пост разборочно-сборочных работ
Пост предназначен для замены вышедших из строя деталей и агрегатов на исправные, а также выполнения текущего ремонта агрегатов.
Оборудование поста размещается на отдельной площадке. Пост укомплектовывается следующим основным оборудованием: выносным столом, захватом для агрегатов, подставками грузоподъемностью 5 т под раму автомобиля (рис. 32), подставкой под двигатель (рис. 33), буксирами, тросом для подъема платформ автомобилей, приспособлением для снятия и установки коробок перемены передач грузовых автомобилей и другим имуществом, обеспечивающим диагностику, обслуживание и ремонт машин.
Размещение оборудования поста показано на рис. 34. При хранении и транспортировании оборудование поста разборочно-сборочных работ и текущего ремонта агрегатов укладывается в кузове МТО-АТ.
Приспособление для снятия и установки коробок передач грузовых автомобилей, мод. ЦПКТБ-П232 (рис. 37), предназначено для снятия и установки коробок передач при ремонте грузовых автомобилей.

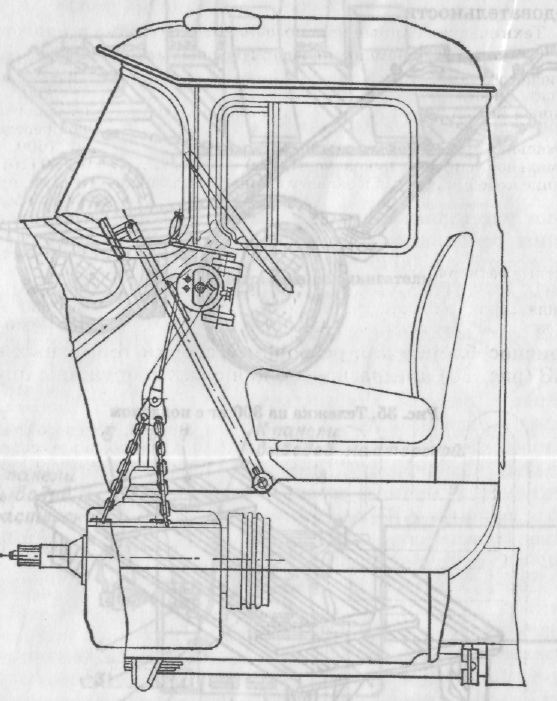

Рис. 37. Приспособление для снятия и установки коробок передач
грузовых автомобилей, мод. ЦПКТБ-П232
Приспособление состоит из сварного трубчатого кронштейна, на котором укреплена ручная лебедка с тросом и захватом, приводимая в действие от червячного редуктора, укрепленного на кронштейне вместе с лебедкой.
Для снятия и установки коробки передач приспособление помещают в кабину автомобиля и ставят опорами кронштейна на основание сиденья водителя. Верхнюю часть кронштейна, заканчивающуюся опорной пластиной, устанавливают на приборную панель кабины. Захват крепят к крышке коробки передач болтами в четырех местах и, вращая за рукоятку редуктора лебедки, поднимают или опускают коробку. Поднимаемый или опускаемый груз фиксируется по высоте тормозным механизмом лебедки автоматически. При установке приспособления на автомобиле МАЗ опоры кронштейна помещают на раме автомобиля.
