Техническая характеристика
Тип |
Переносный |
Пределы измерения плотности электролита, г/см3 |
1,19-1,31 |
Ёмкости проверяемых аккумуляторных батарей, А·ч |
45-190 |
Габаритные размеры, мм |
320×210×300 |
Масса, кг |
6,5 |
Комплект состоит из ящика, в котором укладываются все комплектующие изделия Бачок устанавливается непосредственно на дно ящика, а все остальные изделия – в гнёздах двух ложементов, как показано на рисунке.
Он укомплектовывается выносным столом, электровулканоаппаратом (рис. 46) и другим инструментом для вулканизации камер.
Технические данные электровулканоаппарата
Тип Переносной
Количество одновременно вулканизируемых камер 1
Электроснабжение От электрической сети
трехфазного переменного тока
напряжением 220 или 380 В частоты 50 Гц
Нагревательный элемент Нихромовая спираль
Температура рабочей поверхности плиты, °С 140—148
Регулирование температуры Автоматическое
Мощность нагревательных элементов, кВт 1,8
Время разогрева, мин 20—22
Размер рабочей плиты, мм 250X360
Габаритные размеры, мм:
Длина 450
ширина 580
высота 365
Масса, кг 38

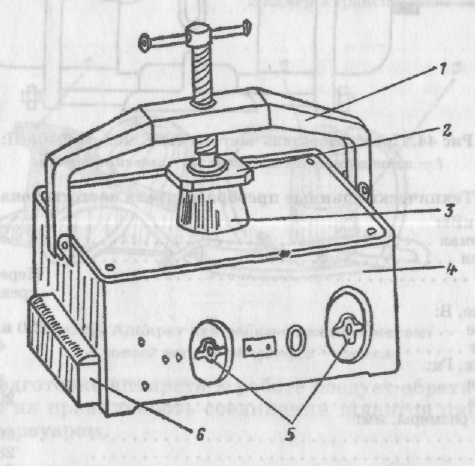

Рис. 46. Электровулканизационный аппарат:
/ — струбцина; 2 — накладка; 3 — разъемная втулка для ремонта повреждений около вентилей; 4 — корпус; 5 — выключатели; 6 — боковая крышка (для размещения запасных частей)
Техническое описание назначение мотопомпы
Мотопомпа МП-800Б (рис. 1) предназначена для подачи; воды и других огнегасящих жидкостей к месту тушения пожара и может быть использована в городами сельской местности

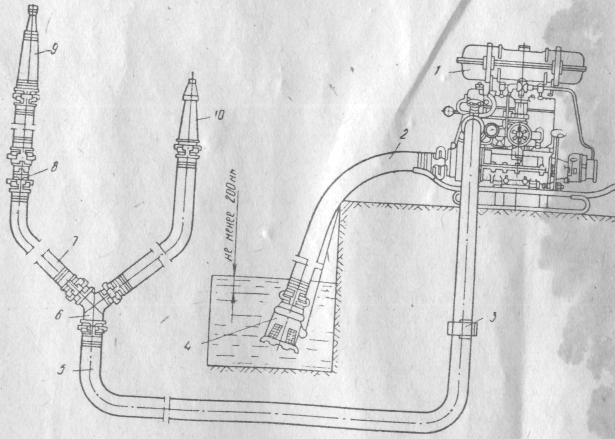

Рис. 1. Общий вид мотопомпы:
1 - мотопомпа; 2 - рукав всасывающий 75 мм; 3 - зажим рукавный; 4 - сетка всасывающая CB-80; 5 - рукав напорный 66 мм; 6 - разветвление двухходовое; 7 - рукав напорный 51мм; 8 - головка соединительная ГП 70х50; 9 - ствол РС-70; 10 - ствол РС-50
Мотопомпа может быть использована также для перекачки воды из водоемов для орошения полей и других целей.
Мотопомпа надежно и устойчиво работает при температуре окружающего воздуха от -30 до +40°С и воде с содержанием в ней твердых частиц грунта не более 5% по весу.
Технические данные
Наименование показателей, Значение
единицы измерений
Общие данные
Тип мотопомпы пожарная,
переносная ГОСТ 8554-69
Индекс мотопомпы МП-800Б
Подача при номинальной угловой скорости
(номинальном числе оборотов вала), л/мин 800
Напор, м вод. ст. 60
Наибольшая геометрическая высота всасывания при
температуре +20° С и давлении 730-760 мм рт. ст., м 5
Максимальное время всасывания воды с геометрической высоты 5 м, сек 40
Габаритные размеры, мм:
длина 950
ширина 520
высота 725
Масса мотопомпы без ППО (максимальная), кг 90
Двигатель
Тип двухтактный, бензиновый,
карбюраторный
Мощность номинальная, эксплуатационная,
л. с. 20
Количество цилиндров 2
Диаметр цилиндра, мм 72
Ход поршня, мм 85
Рабочий объем цилиндра, см3 346
Максимальный удельный расход топлива при эксплуатационной мощности, г/л. с. ч 440
Фазы газораспределения, град:
продувка 120
впуск 134
выпуск 150
Система зажигания от магнето М-135 левого
вращения с муфтой
опережения зажигания
Угол опережения зажигания (при оборотах больше 1050), град 30-34
Запальная свеча А-11У
Карбюратор К-36П
Топливо Бензин А-72 (ГОСТ 2084-67)
в смеси с маслом АКп-10
(ГОСТ 1862-63) из расчета
(по объему): 20 частей
бензина,1 часть масла
Вид смазки шатунного подшипника коленчатого вала топливная смесь
Охлаждение водяное принудительное от
насоса
Насос
Тип центробежный,
одноступенчатый,
консольный
Устройство всасывающее вакуум-аппарат газоструйный
