34) Оборудование для сварочных работ и зарядка аккумуляторных батарей в мастерской мто-ат и его характеристика.

УДЗ-103(15А),УЗР-15(15А),УЗР-201(20А)

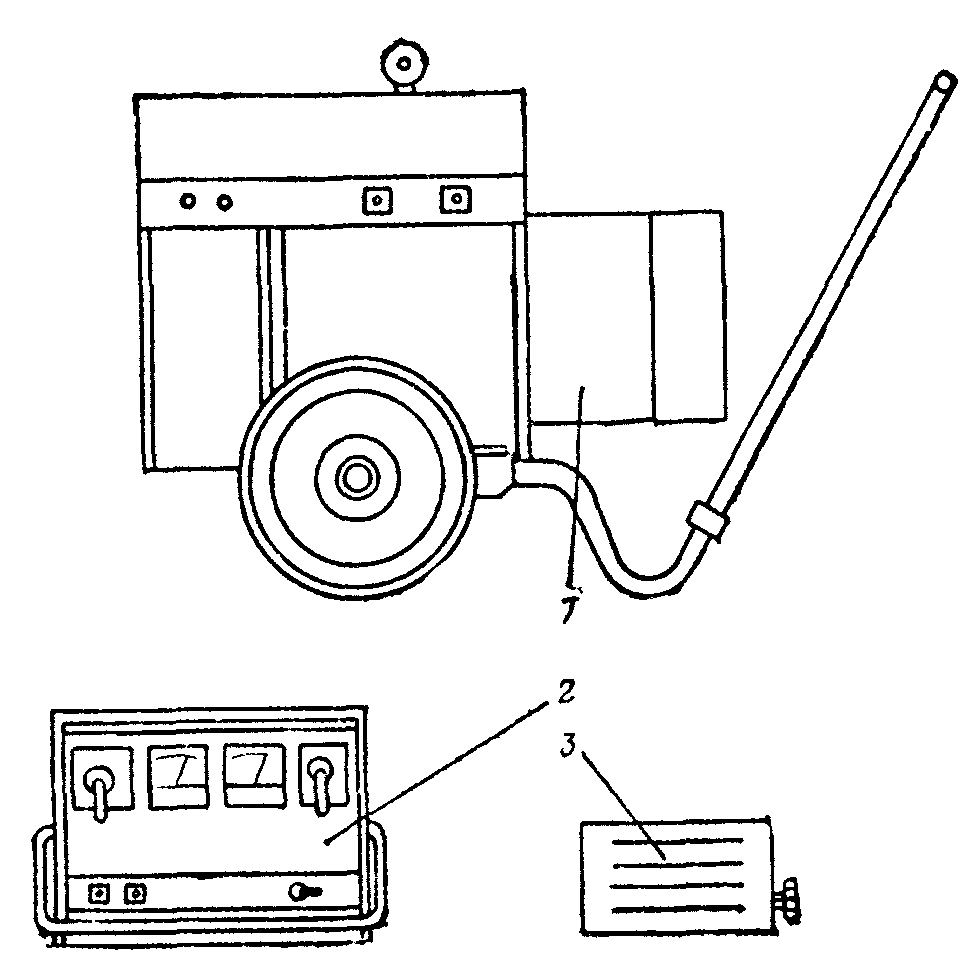

Сварочно-зарядная установка типа УДЗ-103У(15А)

1 - сварочный преобразователь; 2 - зарядно-разрядное устройство; 3 - реостат возбуждения

Сварочно-зарядная установка типа УДЗ-103У2 (рис. 5,) предназначена для однопостовой ручной дуговой сварки, наплавки и резки металлов постоянным током толщиной от 0,8 до 6 мм, а также для заряда, разряда и проведения контрольно-тренировочных циклов аккумуляторных батарей. Установка состоит из сварочного преобразователя постоянного тока 1 типа ПД-1601У2, зарядно-разрядного устройства 2 типа УЗР-201 У2 и реостата возбуждения 3.

Сварочный преобразователь 1 состоит из асинхронного электродвигателя и сварочного генератора, смонтированных в одном корпусе.

Сварочный генератор имеет три диапазона сварочных токов: от 15 до 35, от 30 до 65 и от 60 до 135 А.

На панели сварочного генератора имеются четыре выводные клеммы: «-» (минус), «30», «65» и «125». Клемма «-» (минус) является общей для всех диапазонов. Регулировка сварочного тока в пределах каждого диапазона осуществляется реостатом возбуждения 3.

Зарядно-разрядное устройство 2 в комплекте со сварочным преобразователем предназначено для заряда и разряда аккумуляторных батарей.

Заряжаемые аккумуляторные батареи подключаются к клеммам панели на корпусе зарядно-разрядного устройства, обозначенным надписью «К аккумуляторам». Клеммы зарядно-разрядного устройства, обозначенные надписью «К генератору», подключаются только к клеммам «-» (минус) и «125» сварочного генератора.

Переключение зарядно-разрядного устройства с заряда на разряд осуществляется ручкой пакетного переключателя.

Ток заряда и разряда регулируется реостатом зарядно-разрядного устройства

Прибор для проверки автомобильного электрооборудования, мод. Э-214

Сварочно-зарядная установка типа удз-103

Сварочно-зарядная установка типа УДЗ-103 предназначена для однопостовой ручной дуговой сварки, выплавки и резки металлов постоянным током толщиной от 0,8 до 6 мм, а также для заряда, разряда и проведения контрольно-тренировочных циклов аккумуляторных батарей.

В состав установки УДЗ-103 входят:

-сварочный преобразователь постоянного тока типа ПД-1601У2;

-соединители;

-переключатель электродвигателя;

-амперметры;

-кнопка начального возбуждения;

-переключатель диапазонов сварки;

-гнёзда для подключения сварочных кабелей;

-соединитель для подключения к сети;

-автоматический выключатель;

-зарядно-разрядное устройство типа УЗР-201У2;

-переключатель диапазонов разрядки;

-вольтметр;

-переключатель режимов;

-автомат защиты;

-маховичок реостата регулирования разрядного тока;

-реостат возбуждения.

Сварочный преобразователь пд-1601

Сварочный преобразователь – передвижной, однокорпусный, защищённого исполнения, с самовентиляцией, на шарикоподшипниках.

Генератор преобразователя и приводной двигатель смонтированы в одном корпусе на общем валу. В корпусе преобразователя расположены якорь с трёхфазной обмоткой генератора, обмотка возбуждения генератора, статор двигателя и блок вентилей. Приводной электродвигатель преобразователя – асинхронный трёхфазный с короткозамкнутым ротором.

Пускорегулирующая аппаратура и аппаратура управления преобразователем собраны в коробке, расположенной на верхней части преобразователя.
