Практична робота № 4 Прилади хімічної розвідки

Військовий прилад хімічної розвідки (ВПХР) призначений для визна­чення у повітрі, на місцевості і на бойовій техніці наступних ОР імовірного противника: заріна, зомана, іпріта, фосгена, синильної кислоти, хлорциана, а також парів Y-газів.

Прилад складається з металевого футляра, в якому знаходяться: насос із колектором, насадка, грілка, захисні ковпачки, протидимові фільтри, ампуловідкривач і касети з індикаторними трубками.

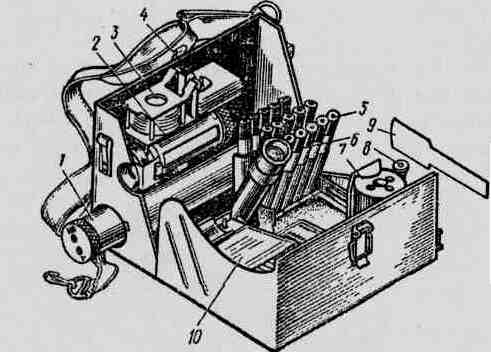

Військовий прилад хімічної розвідки (ВПХР):

1 - насос; 2 - насадка до насоса; 3 - захисні ковпачки;

4 - протидимові фільтри; 5 - патрони для грілки; 6 - ліхтар;

7 - грілка; 8 - штир; 9 - лопаточка; 10 - касети з індикаторними трубками; 11 - індикаторні трубки.

У комплекті приладу:

• 10 трубок з червоними кільцями і крапкою (для визначення зомана, заріна, Y-газів);

• трубок з одним жовтим кільцем для визначення іпріта;

• 10 трубок із трьома зеленими кільцями (для визначення фосгена, дифосгена, синильної кислоти, хлорциана).

Підготовка приладу до роботи.

1. Перевірити наявність у приладі всіх предметів і переконатись у їх справності.

2. Розмістити касети з індикаторними трубками в наступному порядку: зверху трубки з червоним кільцем і крапкою, потім трубки з трьома зеленими кільцями, внизу — трубка з жовтим кільцем.

3. Зняти з протидимових фільтрів поліетиленовий чохол.

Визначення ОР у повітрі.

При підозрі про наявність у повітрі ОР необхідно одягнути протигаз і дослідити повітря з допомогою індикаторних трубок. Дослід­ження повітря на вміст ОР потрібно проводити у такій послідовності:

• трубкою з червоним кільцем і крапкою;

• трубкою з трьома зеленими кільцями;

• трубкою з жовтим кільцем.

Порядок роботи з трубками з червоним кільцем і крапкою.

1. Вийняти з касети дві індикаторні трубки (ІТ), надрізати їх кінці і зламати трубки по надрізах (вставивши їх у заглиблення насоса);

2. Ампуловідкривачем насоса (з таким же маркуванням, що й на трубці) розбити верхні ампули обидвох трубок. Взяти трубки за марковані кінці і енергійно потрясти обидві трубки одночасно (2—3 рази).

3. Через одну з трубок прокачати повітря (5—6 качків насоса).

Цим же ампуловідкривачем розбити нижні ампули в трубках і енергійно потрясти (1—2 рази) спочатку досліджувальну, а потім контрольну трубку (так, щоб повністю змочити шар наповнювача).

В контрольній трубці наповнювач стане жовтого кольору. Якщо в досліджуваній трубці, через яку прокачували повітря, наповнювач стане такого ж кольору, то в повітрі заріна, зомана і Y-газів немає. Якщо він стане червоного кольору, то в повітрі присутні ОР типу зарин, зоман або Y-гази.

Після перевірки беруть трубку з одним жовтим кінцем на іпріт і трьома зеле­ними кільцями на фосген, дифосген, синильну кислоту, хлорціан та відкриваються, потім для трубки з трьома заленими кільцями розбивається ампула, вставляються в насос і проводять прокачування повітря через ці трубки (60 качків). Після цього порівнюється зміна кольору наповнювача з кольоровими еталонами на касетах.

Якщо в повітрі є дим — на насадку закріплюють протидимовий фільтр, щоб дим не потрапив в індикаторну трубку, оскільки він спотворює результати індикації.

Визначення ОР на місцевості, техніці та інших предметах:

1. Береться необхідна ІТ (послідовність роботи з нею та ж, що й описана вище), вставляється в колектор насоса, накручується насадка з одягнутим на неї ковпачком.

2. Насадка прикладається до грунту або зараженого предмета і з допомогою насоса, проводиться необхідна кількість качків.

3. Надалі здійснювати ті ж операції, що й при визначенні ОР в повітрі. При визначенні ОР в умовах низьких температур необхідно використовувати грілку, яка знаходиться в комплекті приладу.
