64. Схемы установок подготовки сточных вод. Состав оборудования, принцип работы.

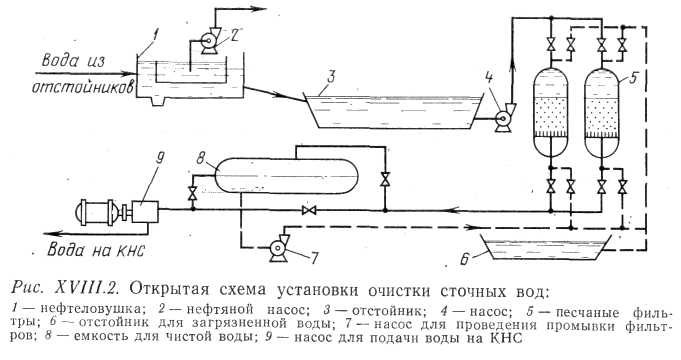

При использовании сточной воды, поступающей из скважин, используются две системы ее очистки: открытая и закрытая. В первом случае вода, отделенная от нефти (рис. XVIII.2), направляется в отстойники, откуда сбрасывается в нефтеловушку 1, где от нее отделяются капли нефти диаметром свыше 80 мкм. Из нее отделившаяся нефть откачивается насосом 2, а вода поступает в пруды-отстойники 3, где содержащиеся в ней механические частицы оседают на дно, а оставшаяся нефть всплывает на поверхность. Далее насосом 4 вода направляется в попеременно работающие песчаные фильтры 5, где от нее отделяются взвешенные частицы, и поступает в буферную емкость 6, откуда насосом 7 (или же непосредственно из фильтров) направляется на кустовую насосную станцию (КНС). Насосы КНС под давлением порядка 14—20 МПа закачивают воду в пласт.
Для сооружения подобных систем подготовки воды необходимы большая площадь, значительные капитальные затраты. Пропускная способность системы не может быть увеличена в процессе эксплуатации.
При подготовке воды в установках закрытого типа процессы отделения воды от нефти идут под избыточным давлением, легкие фракции и газ собираются и в дальнейшем используются.
65. Блочные кустовые насосные станции. Состав блоков, их назначение, принцип работы.
Кустовые насосные станции обычно состоят из насосного помещения, высоковольтного распределительного устройства, помещения систем управления и регистрации режимов работы, магистральной гребенки с аппаратурой распределения и регистрации режима подачи воды к скважинам и бытового помещения. Кустовая насосная станция раньше размещалась в кирпичном или шлакобетонном здании.
Существенную долю затрат составляет стоимость строительства станции и прокладки трубопроводов. При этом строительство станции занимало по времени более года.
Для сокращения времени и стоимости строительных работ в последние годы внедряются блочные кустовые насосные станции БКНС. В них сама станция монтируется из подготовленных на заводе блоков (насосного, распределительного устройства, водораспределительной гребенки, управления и других блоков). БКНС состоит из двух насосных блоков, блока низковольтной аппаратуры управления, блока общестанционных щитов и блока гребенки. Каждый блок имеет плиту, предназначенную для крепления на них оборудования и для монтажа легкого укрытия. Фундаментов под насосы и стены не требуется. Такое решение отдельных блоков станции позволяет сократить сроки монтажа станции до 2—3 мес. и снизить ее стоимость.
Насосный блок имеет насосный агрегат, состоящий из бака маслосистемы, центробежного насоса, зубчатой муфты, соединяющей насос с электродвигателем. В баке маслосистемы смонтированы масляный насос, который включается до запуска насоса ЦНС, фильтры и система охлаждения масла. В насосном блоке смонтирован пост местного управления. От приемного коллектора вода через задвижку, манометровую колонку и всасывающий трубопровод поступает в насос. На выкиде насоса установлены задвижка с электроприводом, обратный клапан, напорный трубопровод. Дренажная вода по трубопроводу идет в бак дренажных вод. Нагнетаемая вода от нескольких насосных агрегатов собирается трубопроводом и через переход направляется в напорную гребенку. В напорной гребенке установлены регулировочные вентили, напорные трубопроводы, сбросный коллектор, шкаф управления, шкаф дифманометров.
В блоке низковольтной аппаратуры установлены общестанционные щиты, а в блоке управления — щиты станции управления. Все блоки имеют печи отопления.
На этих станциях применяются центробежные насосы типа ЦНС с номинальной подачей 180 м3/ч воды и напором от 900 до 1900 м. Выпускается насос и на подачу 500 м3/ч с напором 1400, 1650 и 1900 м. Мощность приводных электродвигателей насосов типа ЦНС составляет от 800 до 4000 кВт.
Внедрение БКНС сократило лишь часть затрат времени и средств на сооружение системы нагнетания воды, а именно на строительство станции. Дальнейшее усовершенствование системы сейчас идет по пути использования пластовых вод, отбора их и нагнетания погружными центробежными электронасосами.
