34. Конструкция газового сепаратора и принцип его действия в установке эцн.

Для откачивания пластовой жидкости, содержащей у сетки входного модуля насоса свыше 25 % (по объему) свободного газа, к насосу следует подсоединить насосный модуль — газо­сепаратор. Газосепаратор устанавливается между входным модулем и модулем-секцией.

Соединение модулей между собой и входного модуля с дви­гателем — фланцевое. Соединения (кроме соединений входного модуля с двигателем и входного модуля с газосепаратором) уплотняются резиновыми кольцами.

Соединение валов модулей-секций между собой, модуля-секции с валом входного модуля, вала входного модуля с валом гидрозащиты двигателя осуществляется шлицевыми муфтами.

Соединение валов газосепаратора, модуля-секции и вход­ного модуля между собой также осуществляется при помощи шлицевых муфт.

Сепарация имеется на практике при малых отборах жидкости, примерно до 100-150 м³/сут. При отборе 250 м³/сут и более у приема насоса сепарируется только несколько процентов свободного газа.

35. Выбор типоразмера канатной подвески устьевого штока и проверка его на прочность.

Канатная подвеска сальникового штока, выполняющая роль гибкого звена между колонной насосных штанг и станком-качалкой, состоит из верхней траверсы со втулкой клинового зажима сальникового штока и нижней с двумя втулками клинового зажима каната. Верхняя траверса опирается на втулки зажимов каната. В зазор между траверсами вводятся рычаги динамографа для снятия динамограммы работы глубинного насоса. При этом вследствие увеличения расстояния между траверсами, создаваемого съемными домкратами, верхняя траверса опирается не на втулки, а на рычаги динамографа, которые воспринимают всю нагрузку, передаваемую на балансир станка-качалки. В качестве гибкого звена служит канат, диаметр которого подбирается в зависимости от нагрузки в точке подвеса штанг. Подвески сальникового штока имеют шифр ПСШ-3, ПСШ-5 и ПСШ-15 в зависимости от грузоподъемности (3, 5 и 15 т).

В последние годы широко внедряется телединамометрирование, при котором реже приходится прибегать к контролю работы глубин­ного насоса динамографами. При этом применяется канатная под­веска с одной верхней траверсой. Нижняя траверса является съемной и применяется только в процессе динамометрирования гидравли­ческим динамографом. Предназначены для соединения устьевого штока с приводом штангового скважинного насоса. Позволяют исследовать сква­жины с помощью гидравлического динамографа, а также регу­лировать установку плунжера в цилиндре насоса.

Предусмотрена возможность применения подвесок в усло­виях умеренного и холодного макроклиматических районов.

36. Кинематические показатели станков-качалок.

Станок-качалка работает при циклической переменной нагрузке на головке балансира. Работа привода станка-качалки неравно­мерна в пределах одного цикла, т. е. хода штанг вверх и вниз. Если станок-качалка не уравновешен, то при ходе вверх ее двигатель поднимает колонну штанг и преодолевает давление жидкости на плунжер насоса. В эту часть цикла он полностью загружен. При ходе вниз штанги опускаются под действием собственного веса. Нагнетательный клапан в плунжере открыт, и давление жидкости на штанги не действует. В этот период штанги раскручивают дви­гатель.

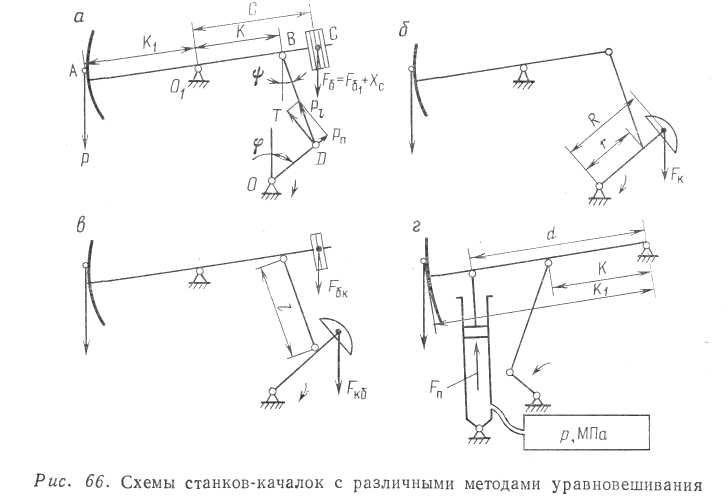

Таким образом, первая задача — уравновешивание станка-качалки и расчет параметров уравновешивания, т. е. усилий или сил тяжести грузов и места их размещения.

Но нагрузка при уравновешивании привода станка-качалки хотя и становится положительной при ходе штанг вниз, но пере­менна в пределах одного хода штанг вверх и вниз. Поэтому необ­ходимо определить наиболее рациональную мощность привода. Основным параметром, определяющим мощность, является танген­циальное усилие на пальце кривошипа станка-качалки Оно и радиус вращения пальца кривошипа определяют крутящий момент, а совместно с угловой скоростью вращения — и мощность двигателя. Следовательно, вторая задача — определение танген­циального усилия на пальце кривошипа.
