Лабораторная работа №1 «знакомство с инструментами»
Откройте программу CorelDraw и создайте новый документ с параметрами по умолчанию. Сохраните документ c вашей фамилией.
Создание простых объектов
Используя инструменты
Rectangle (Прямоугольник) и
Ellipse (Эллипс), нарисуйте прямоугольник
и эллипс, и, удерживая клавишу <Ctrl>,
- квадрат и окружность. Повторить эти
операции, удерживая клавишу <Shift>.
Выделите последовательно каждый объект инструментом
Pick (Выбор) и измените цвета контуров
и заливку выделенных объектов, используя
левую и правую кнопки мыши и цветовую
палитру в правой части экрана.
Двойной щелчок на инструменте Rectangle создает прямоугольник по формату текущей страницы. Его можно использовать для создания фона. Создайте фон страницы любого цвета.
Аналогично, пользуясь другими инструментами, раскрывающимися на вспомогательной панели под инструментом Ellipse
, можно нарисовать спирали, сетки,
многоугольники, звезды.
Параметры выделенных объектов можно менять, используя полосу атрибутов, расположенную в верхней части окна.

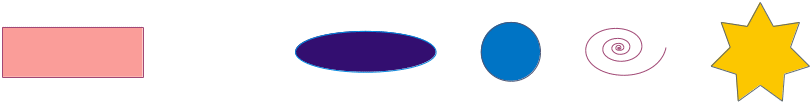

Нарисуйте прямоугольник, квадрат, эллипс, круг, спираль, многоугольник.
Активизируйте инструмент
Shape (Форма), последовательно выделите
им нарисованные объекты и измените их
форму, перемещая маркером-стрелкой
узелки. Узелки этих объектов можно
перемещать и инструментом Pick или любым
рисующим инструментом (Rectangle, Ellipse,
Freehand и т.д.).
Нарисуйте прямоугольник и щелкните правой кнопкой мыши. В появившемся контекстном меню выберите команду Properties (Свойства). На экране появится панель Object Properties (Свойства объекта). На вкладке Rectangle при снятом флажке Round All Corners (Закруглить все углы) в поле Corner roundness (Закругление углов) можно установить для каждого угла различные значения закругления (в процентах).
Если углы скруглены неодинаково, а затем установлен флажок Round All Corners (Закруглить все углы), при последующем изменении одного из углов остальные будут меняться на ту же величину.
Для остальных объектов панель Object Properties (Свойства объектов) вызывается аналогично. Как правило, переключатели этих панелей дублируются кнопками на полосе атрибутов (в верхней части окна файла).
Инструменты группы curve (кривая)
Эта группа состоит из инструментов:
Freehand (Рисование);
Bezier (Кривая Безье);
Artistic Media (Художественные средства);
Dimension (Размерные линии);
Connector Line (Соединительная линия);
Interactive Connector (Интерактивный соединитель).
С помощью инструмента Freehand нарисуйте кривую, удерживая левую кнопку мыши. Удалить часть кривой можно, перемещая мышь в обратном направлении и удерживая клавишу <Shift>. Для того, чтобы продолжить рисование созданной ранее кривой, нужно выделить ее, активизировать инструмент Freehand и подвести курсор к конечной или начальной точке. Рядом с курсором появится стрелка. Нажмите кнопку мыши и продолжите рисование. Линия автоматически замкнется, если начальная и конечная точки окажутся на расстоянии 5 пикселов. Это значение можно изменить в поле Auto-join (Автоматическое слияние) окна Options (Параметры), которое открывается двойным щелчком на инструменте Freehand.
Нарисуйте инструментом Freehand отрезок прямой. Для этого один раз щелкните левой кнопкой мыши в начале линии и один раз - в конце. Для построения ломаной щелкните левой кнопкой мыши на одним из концов отрезка и продолжите линию в любом направлении.
