Техническая характеристика аво для охлаждения газа
Показатели
|
Марка (тип) аппарата |
|||
АВГ- 120 |
АВГ- 160 |
2АВГ-75 |
АВЗ-9-64-Б1-ВЗ |
|
Тип
Число секций Число рядов труб в секции Число ходов по трубам Коэффициент оребрения Поверхность по оребрению, м2 Длина труб, м Давление в трубах, МПа Температура в трубах расчетная, °С Диаметр колеса вентиля-тора, м Частота вращения, об/мин Расход воздуха номин., м3/ч Напор полный, МПа Потребляемая мощность, кВт Число вентиляторов Марка электродвигателя
Установленная мощность, кВт Число электродвигателей Масса аппарата, кг Габариты, м
|
Горизонтальный
6 8 1 22
28100 12 12,0
150
5,0 250 390000
2,0 31,7
4 ВAСO16-14-24 37
4 108000 12,7x12x5,7 |
Горизонтальный
4 6 3 14,6
7920 7,9 16,0
-
- - 800000
- 40
4 -
-
4 45600 9,0x8,7x4,1
|
Горизонтальный
3 6 1 20-22
9660-10360 12 7,5
150
5 250 450000
2,0 37
2 -
37
2 46650-44250 6x12
|
Зигзагообразный
6 8 2 9
5300 6 5,6
200
- - 720000
3,0 75
1 -
100
1 34200 6,33x6x6 |
Аппараты воздушного охлаждения различаются также расположением вентиля-тора. При нижнем расположении вентилятора холодный атмосферный воздух прокачива-ется через теплообменные секции под избыточным давлением, создаваемым вентилятором (рис. 3.27). При верхнем расположении вентилятора (рис. 3.28) нагретый воздух проходит в межтрубном пространстве секций за счет разрежения, возникающего перед вентилятором.
Аппараты воздушного охлаждения следует выбирать применительно к конкретным условиям с учетом необходимой поверхности теплообмена, рабочего давления, темпера-туры охлаждающего воздуха, требуемой степени охлаждения, параметров охлаждаемого газа. Теплопередающую поверхность выполняют из монометаллических труб с оребре-нием (алюминий, латунь и др.) и биметаллических труб, у которых внутренние трубы выполнены из углеродистой, хромистой или нержавеющей стали, а наружные — из лату-ни, алюминия или легкой стали. Материал труб должен обладать коррозионной устойчи-востью в условиях рабочей среды, а материал ребер — коррозионной устойчивостью в атмосферных условиях.
Уменьшение температуры технологического газа, поступающего в газопровод пос-ле его охлаждения в АВО, приводит к уменьшению средней температуры газа на линей-ном участке трубопровода и, как следствие, к снижению температуры и увеличению дав-ления газа на входе в последующую КС. Это, в свою очередь, приводит к уменьшению степени сжатия на последующей станции (при сохранении давления на выходе из нее) и энергозатрат на компримирование газа по станции.
Очевидно также, что оптимизация режимов работы АВО должна соответствовать условию минимальных суммарных энергозатрат на охлаждение и компримирование газа на рассматриваемом участке работы газопровода.
Следует также отметить, что АВО газа являются экологически чистыми устройст-вами для охлаждения газа, не требуют расхода воды, относительно просты в эксплуата-ции. Широко применяют следующие типы АВО газа: 2АВГ-75 отечественного производ-ства и производства Германии, АВЗД, фирм "Нуово Пиньоне", "Хадсон Италия" и "Крезо Луар".

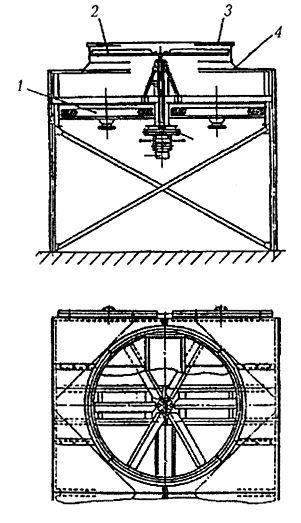

Рис. 3.27. Схема ABO зигзагообразного типа с нижним расположением вентилятора:
1 — секция; 2 — металлическая несущая конструкция; 3 — диффузор; 4 — коллектор; 5 — лопасти вентилятора; 6 — привод; 7 — комплект жалюзи
Рис. 3.28. Аппарат воздушного охлаждения газа с верхним расположением вентилятора:
1 — теплообменная поверхность; 2—вентилятор; 3 — патрубок; 4 — диффузор; 5 — клиноременная передача; 6 — электродвигатель
Быстрый рост добычи и транспорта газа, особенно из удаленных от промышленных районов крупнейших месторождений Севера, повлекший за собой значительное увеличе-ние протяженности трасс магистральных газопроводов и переход на трубопроводы боль-ших диаметров, способствовал разработке новых технологических решений, направлен-ных на повышение пропускной способности и надежности газотранспортных магистра-лей. Одно из таких решений — охлаждение компримируемого газа, которое в современ-ной практике производится в однородных системах с использованием только АВО или холодильных машин (ХМ), включаемых параллельно на выходе газа из КС. Можно также применять неоднородные системы охлаждения, в которых температура газа снижается сначала в АВО, установленных на выходе газа из КС, а затем в холодильных машинах.
Результаты испытаний и обобщение опыта эксплуатации однородных систем охлаждения газа с АВО показывают, что их применение ограничивается температурой атмосферного воздуха ta. Если необходимо охладить газ до температуры окружающего воздуха или ниже, такие системы оказываются непригодными.
В этом случае можно использовать однородные системы с ХМ обычного типа или неоднородные системы, включающие АВО и холодильные машины. В качестве ХМ для охлаждения природного газа после его компримирования в данное время применяются в основном холодильные пропановые машины с ГМК типа 10ГКН Большое внимание уде-лено разработке и внедрению абсорбционных и пароэжекторных холодильных установок, работающих на тепле выпускных газов ГПА.
Во ВНИИГАЗ разработана технология охлаждения природного газа на КС в одно-родных системах с использованием в них парокомпрессионных холодильных машин, работающих на бинарном хладоагенте — смесь пропана (60 %) и бутана (40 %).
В настоящее время осваивается производство таких машин с электроприводными агрегатами АТП 5-8/1 и АТП 5-16/1 холодо-производительностью 9,3-18,6 МВт, а также с газотурбинными агрегатами ТКА-П-6,3/10 холодопроизводительностью 18,6 МВт.
Применение в системах охлаждения рассматриваемых машин позволит существен-но улучшить процесс охлаждения и соответственно повысить технико-экономические показатели охлаждения газа. Однако применение однородных систем с ХМ связано с увеличением капитальных и эксплуатационных затрат. На основе анализа факторов, влия-ющих на экономические показатели систем охлаждения газа, разработаны новые, более эффективные системы, к числу которых относят и созданную во ВНИИГАЗ рекуператив-ную систему охлаждения газа РСО (рис. 3.29).

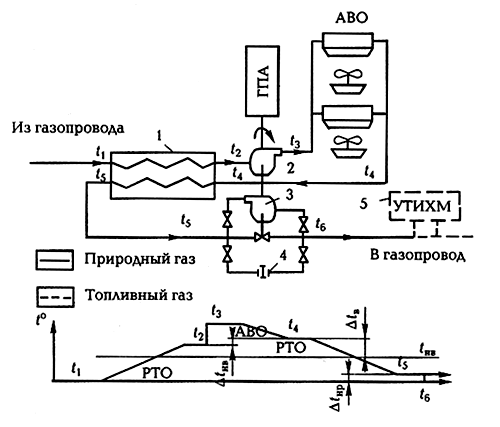

Рис. 3.29. Рекуперативная система охлаждения газа и характер изменения
температуры:
1 — рекуперативный теплообменник (РТО); 2 — нагнетатель; 3 — детандер (расшири-тельная машина); 4 — дроссельное устройство; 5 — УТИХМ (утилизационная холодиль-ная машина); t1— температура перед РТО (прямой поток газа); t 2 — температура перед ГПА; t 3 — температура перед АВО; t 4 — температура перед РТО (обратный поток газа); t5 — температура после системы охлаждения (с недорекуперацией); t 6 — температура после системы охлаждения (без недорекуперации); Δtнр — недорекуперация; ΔТ— недоохлаж-дение в АВО
В этой системе осуществляется не только первичное охлаждение газа перед его поступлением в газопровод и поддерживается постоянной температура газа в процессе его движения по газопроводу, но и обеспечивается транспортирование газа по газопроводу при его пониженных или низких температурах. При этом газ может транспортироваться как при температурах, равных или близких к температуре грунта, так и при отрицатель-ных температурах ( - 50) - ( - 60 °С). При этом значительно повышается пропускная способность и надежность газотранспортных магистралей.
Транспортируемый газ, имеющий температуру t1, из газопровода поступает в реку-перативный теплообменник РТО, где за счет теплообмена с газом обратного потока нагр-вается до температуры t2 и поступает с этой температурой на вход нагнетателя ГПА. В нагнетателе газ сжимается политропически и одновременно нагревается до температуры t3.
Нагретый газ поступает в АВО, где охлаждается за счет теплообмена с атмосфер-ным воздухом до температуры t4. Уровень температуры t4 определяется уровнем темпера-туры атмосферного воздуха t а и всегда должен быть выше его на величину недоохлаж-дения ΔТ= t4 — ta , оптимальные значения которой находятся обычно в пределах 10— 15 °С. Предварительно охлажденный в АВО газ затем доохлаждается в РТО за счет тепло-обмена с газом прямого потока до температуры t5. Эта температура при идеальном газе будет всегда выше температуры t1 на величину недорекуперации Δ t нр. В зависимости от площади теплообмена и эффективности работы РТО величина Δ t нр может иметь различ-ные значения. В предельном случае при бесконечно большом по площади РТО
Δ t нр = 0. Рациональные значения этой величины обычно находятся в пределах 8-10 °С.
Газ, имеющий после РТО температуру t5, направляется в детандер (расширитель-ную машину), где дополнительно охлаждается за счет расширения до температуры t б, равной входной температуре t1 и при такой температуре поступает в газопровод, где он движется до следующей КС, на которой вновь повторяется описанный выше цикл сжатия и охлаждения газа.
Температура газа может понизиться на величину Δ t нр или до более низких темпе-ратур не только в детандере, но и в холодильной машине, работающей на тепле выпуск-ных газов ГПА, при этом газ из РТО с температурой t5 поступает в холодильную маши-
ну, где охлаждается до заданной температуры t б, а затем попадает в газопровод.
Степень предварительного подогрева газа в РТО у этой системы Δ t рто должна быть такой, чтобы с учетом дополнительного нагрева газа в нагнетателе ГПА оказалось бы возможным сбросить получаемое газом при сжатии тепло с помощью АВО в окружающий атмосферный воздух. При этом температура конца охлаждения в АВО - t 4 всегда должна оставаться более высокой, чем температура атмосферного воздуха. При беско-нечно большом по площади РТО и, следовательно, Δ t нр = 0 падение температуры газа в АВО точно равняется повышению температуры газа при его сжатии в нагнетателе ГПА. При наличии недорекуперации падение температуры в АВО всегда будет меньшим на величину падения температуры в детандере. В этом случае требуемая степень повышения давления газа в нагнетателе должна быть выше степени повышения давления, необходи-мого для восстановления потерь давления в газопроводе, на величину, обеспечивающую снятие недорекуперации за счет расширения газа в детандере.
В некоторых случаях более целесообразным может оказаться использование при реальных газах вместо детандера эффекта Джоуля-Томпсона, создаваемого путем пропу-кания газа через дроссельное устройство. В этом случае отпадает необходимость в прим-нении детандера, что существенно упрощает конструкцию и эксплуатационные характе-ристики системы.
При эксплуатации газопроводов с температурами транспортируемого газа, близ-кими к температуре грунта, в большинстве случаев отсутствует необходимость строгого соблюдения равенства температур на входе и выходе КС. Обычно допускается, чтобы температура газа на выходе была на 4 — 8 °С выше температуры газа на входе. При дви-жении газа но газопроводу от одной КС до другой это превышение температуры будет снято за счет отвода тепла в окружающий грунт. В этом случае роль устройства, снимающего недорекуперацию, будет играть сам газопровод.
Если газ транспортируется при низких температурах и по трубопроводу, имеюще-му тепловую изоляцию стенок, то, как показывают специальные расчеты, при хорошей изоляции будет наблюдаться некоторое (на 4 — 8 °С) снижение температуры газа по мере движения его от одной КС до другой вследствие его изоэнтальпического расширения. Очевидно, и в этом случае трубопровод будет также играть роль устройства, снимающего недорекуперацию газа в системе охлаждения.
В обоих этих случаях газ будет поступать в трубопровод непосредственно с темпе-ратурой t5, более высокой, чем температура t l охлаждаться в нем за счет того или иного эффекта до температуры t1 и с этой температурой поступать к следующей КС.
Полное охлаждение газа до его первоначальной температуры может потребоваться только при транспортировке газа по трубопроводу в условиях вечной мерзлоты. Устранение возможности растепления вечномерзлых грунтов требует, чтобы температура газа после системы охлаждения равнялась бы температуре газа до нее, и обе они вместе должны равняться температуре вечномерзлого грунта. В этом, последнем, случае система должна применяться в полном объеме, с "внутренним" снятием недорекуперации и с использованием детандера (холодильной машины) или дроссельного устройства.
Таким образом, в рассматриваемой системе температурный потенциал сжатого газа повышается за счет рекуперации тепла до уровня, позволяющего сбросить получаемое газом при сжатии в нагнетателе тепло в окружающую среду с помощью обычных АВО, т. е. уровня, превышающего ta. При этом затрачивается дополнительная работа, равная разнице работ сжатия газа с начальными температурами, равными температурам после и до РТО. Последнее означает, что описываемая система по характерным признакам анало-гична любым другим системам охлаждения, задача которых также заключается в повыше-нии за счет затраты определенного количества работы температурного потенциала рабо-чего тела с некоторого, более низкого уровня, до относительно более высокого, при кото-ром отбираемое на низком температурном потенциале тепло может уже сбрасываться в окружающую среду.
