  • Испарительных и конденсационных;

  1. Особенности конструкции испарителей и конденсаторов.

  2. Теплоносители, применяемые в авиационной и ракетно-космической технике.

  3. Классификация и основные теплофизические свойства теплоносителей.

  4. Алгоритмы теплогидравлического расчета испарителей и конденсаторов.

  5. Основные способы интенсификации теплообмена при конденсации и кипении теплоносителей.

  6. Материалы основных элементов конструкции.

  7. Влияние скорости движения теплоносителя в межтрубном пространстве на характеристики трубчатых аппаратов.

  8. Вихревое возбуждение вибрации труб. Число Струхаля.

  9. Виды возбуждения вибрации труб.

  10. Коэффициент инерции.

  • Тепловых труб;

  1. Использование тепловых труб в бортовых энергетических установках.

  2. Важнейшие практические свойства труб.

  3. Особенности конструкции и принцип действия.

  4. Основные рабочие зоны.

  5. Выбор теплоносителя для тепловой трубы.

  6. Основные типы геометрий фитилей по характеру капиллярной структуры..

  7. Основы теплогидравлического расчета.

  8. Формула Дарси.

  9. Ограничения мощности тепловых труб.

  10. Материалы и характеристики капиллярных структур.

  • Холодильников-излучателей;

  1. Назначение и классификация холодильников-излучателей.

  2. Особенности конструктивных схем.

  3. Зависимость поверхности холодильника от КПД ЭУ.

  4. Влияние солнечного излучения на поверхность излучателя.

  5. Методика теплового расчета.

  6. Эффективность оребрения и расчет поверхности излучающих ребер.

  7. Основы расчета оптимальных по массе ребер.

  8. Выбор конструкционных материалов.

  9. Уравнение Стефана-Больцмана.

  10. Требования к холодильнику-излучателю.

  • Аккумуляторов теплоты.

  1. Тепловое аккумулирование энергии.

  2. Назначение и цели аккумулирования.

  3. Основные параметры экономичности установок аккумулирования энергии.

  4. Системы с одним и многими преобразователями энергии.

  5. Особенности теплового расчета.

  6. Оптимизация систем теплового аккумулирования энергии.

  7. Эффективность систем аккумулирования.

  8. Ограничения по мощности зарядки и разрядки.

  9. Тепловое аккумулирование энергии в аэрокосмической технике.

100. Удельная тепловая мощность.

Приложение 2.

Перечень тренировочных тестов для подготовки студентов к экзамену.

1. Отвод теплоты, непрерывно выделяющейся в энергосистемах ЛА в полете может осуществляться

□ теплопроводностью; □ излучением;

□ конвективным теплообменом; □ теплопередачей.

2. При полете на большой высоте и в космосе, охлаждение ДУ, вспомогательных энергосистем ЛА и кабин экипажа осуществляется с помощью или путем отвода теплоты

□ теплоносителей, конвекцией;

□ теплоносителей, излучением;

□ теплопоглотителей, конвекцией;

□ теплопоглотителей, излучением.

3. В качестве основного теплопоглотителя на борту ЛА с неавтономной ДУ используется

□ масло; □ вода;

□ криожидкость; □ топливо.

4. Специальные жидкости: вода, аммиак, спирт, криогенные жидкости и т.п., которые, нагреваясь и испаряясь, поглощают теплоту, используются в качестве

□ основных теплопоглотителей;

□ основных теплоносителей;

□ вспомогательных теплопоглотителей;

□ вспомогательных теплоносителей.

5. Для транспортировки теплоты от источника тепловыделения к местам, где она может быть отведена или воспринята, служат

□ теплопоглотители;

□ теплоносители;

□ специальные жидкости;

□ стоки теплоты.

6. - это техническое устройство, в котором происходит передача теплоты от горячего теплоносителя холодному.

□ скруббер;

□ градирня;

□ теплообменник;

□ теплопередающая труба

7. Если в ТОА теплота от горячего теплоносителя рассеивается излучением, то он называется

□ конвертором; □ радиационным излучателем;

□ холодильником; □ радиационным холодильником.

8. Специальные системы, включающие теплоносители, устройства для их перекачки и теплообменник или излучатель, называются системами

□ кондиционирования; □ охлаждения;

□ теплопередачи; □ вентиляции.

9. Если в теплообменнике направления движения горячего и холодного теплоносителей совпадают, то такое движение называется

□ поперечным током; □ сложным током;

□ прямотоком; □ противотоком.

10. Если в теплообменнике направление движения горячего теплоносителя противоположно движению холодного теплоносителя, то такое движение называется

□ поперечным током; □ сложным током;

□ прямотоком; □ противотоком.

11. Если в теплообменнике направление движения горячего теплоносителя перпендикулярно движению холодного теплоносителя, то такое движение называется

□ поперечным током; □ сложным током;

□ прямотоком; □ противотоком.

12. При проектировании нового ТОА целью конструктивного теплового расчета является определение поверхности теплообмена.

□ длины; □ ширины;

□ площади; □ периметра.

13. При проектировании ТОА с уже известной площадью поверхности теплообмена, целью теплового расчета является определение

□ габаритных размеров аппарата;

□ перепада давлений между входом и выходом;

□ конечных температур рабочих жидкостей;

□ массы конструкции аппарата в целом.

14. В основе теплового расчета теплообменника при стационарном режиме работы лежат основных уравнения, выражающих количество теплоты, передаваемой от горячего теплоносителя холодному.

□ два; □ три;

□ четыре; □ пять.

15. Полная теплоемкость массового расхода теплоносителя называется

□ температурным напором; □ теплосодержанием;

□ тепловой эффективностью; □ водяным эквивалентом.

16. Укажите основное уравнение теплопередачи для расчета теплообменника, выражающее количество теплоты, передаваемой от горячего теплоносителя холодному.

□ ---- ; □ ---- ;

□ ----; □---- .

17. Система уравнений теплового расчета ТОА при стационарном режиме работы содержит уравнения, выражающих количество теплоты, передаваемой от горячего теплоносителя холодному.

□ два; □ три;

□ четыре; □ пять.

18. В любом теплообменном аппарате подведенная или отведенная теплота равна изменению теплоносителя.

□ полной теплоемкости; □ температурного напора;

□ массового расхода; □ энтальпии.

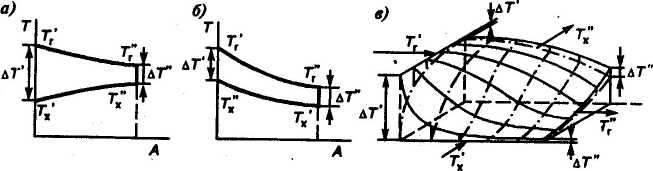

19. На каком температурном графике имеет место наибольшее изменение температурного напора теплоносителей?

□ а); □ б); □ в); □ нет правильного ответа.

20. В какой зависимости изменяются в ТОА температуры горячего и холодного теплоносителей относительно их условных (водяных) эквивалентов?

□ прямо пропорционально; □ обратно пропорционально;

□ пропорционально в степени 0,5; □ не изменяются.

21. Если величина условного (водяного) эквивалента горячего теплоносителя в 2 раза больше эквивалента холодного, то изменение температуры холодного теплоносителя будет изменения температуры горячего.

□ вдвое меньше; □ вдвое больше;

□ вчетверо меньше; □ вчетверо больше.

22. Если значения величин условных (водяных) эквивалентов горячего и холодного теплоносителей , то изменение температуры горячего теплоносителя будет изменения температуры холодного.

□ вдвое меньше; □ вдвое больше;

□ вчетверо меньше; □ вчетверо больше.

23. В ТОА схемы движения и величины условных (водяных) эквивалентов горячего и холодного теплоносителей в действительности оказывают большое влияние на изменение обоих теплоносителей.

□ давлений; □ плотностей;

□ температур; □ скоростей.

24. Из температурных графиков (см. рис.) видно, что в случае конечная температура холодного теплоносителя всегда ниже, конечной температуры горячего теплоносителя.

□ сложного тока; □ перекрестного тока;

□ прямотока; □ противотока.

25. Температурный график показывает (см. рис.), что холодный теплоноситель при одинаковых начальных условиях, можно нагреть до более низкой температуры, чем в ТОА с противотоком.

□ а); □ б);

□ в); □ нет правильного ответа.

26. На каком температурном графике … видно, что холодный теплоноситель при одинаковых начальных условиях, можно нагреть до более высокой температуры, чем в аппаратах с прямотоком.

□ а); □ б);

□ в); □ нет правильного ответа.

27. Для теплообменных аппаратов с прямотоком теплоносителей среднелогарифмический температурный напор определяется по формуле

□ а); □ б);

□ в); □ нет правильного ответа.

28. Для теплообменных аппаратов с противотоком теплоносителей среднелогарифмический температурный напор определяется по формуле

□ а); □ б);

□ в); □ нет правильного ответа.

29. При одинаковых начальных условиях численное соотношение среднелогарифмических напоров для ТОА с противотоком (индекс «2») и для аппаратов с прямотоком («1») их теплоносителей всегда имеет вид

; □ ;

; □ .

30. ТОА с противотоком (индекс-2) теплоносителей имеют меньшие размеры по сравнению с прямоточными (индекс-1) аппаратами потому, что

; □ ;

; □ .

31. Если принять изменение температуры каждого из теплоносителей в теплообменнике (см. рис.) по линейному закону (пунктирная линия), то среднеарифметическая разность температур будет среднелогарифмической.

□ меньше; □ больше;

□ равна; □ идентична.

32. Аналитический расчет ТОА с перекрестным током довольно сложен и базируется на работе, которую опубликовал в 1911 году.

□ Рейнольдс; □ Прандтль;

□ Нуссельт; □ Грасгоф.

33. До настоящего времени аналитический расчет ТОА с перекрестным током довольно сложен и в основном базируется на работе, выполненной Нуссельтом в году.

□ 1851; □ 1881; □ 1911; □ 1941.

34. На рисунке представлена схема рекуперативного ТОА перекрестно-точного по горячему теплоносителю.

□ четырех ходового; □ двухходового;

□ одноходового; □ многоходового.

35. В матрице, приведенной на рисунке схемы рекуперативного ТОА, теплоносители совершают число ходов по горячему теплоносителю равное

□ 1; □ 2; □ 3; □ 4.

36. При увеличении количества ходов теплоносителей в матрице рекуперативного ТОА возрастает теплоносителя.

□ скорость движения; □ перепад давлений;

□ перепад температур; □ плотность потока.

37. Увеличение числа ходов теплоносителей в матрице рекуперативного ТОА ведет к процесса теплоотдачи.

□ снижению эффективности; □ энергосбережению;

□ интенсификации; □ экстенсификации.

38. Уменьшение числа ходов теплоносителей в матрице рекуперативного ТОА ведет к

□ росту тепловой эффективности аппарата;

□ снижению энергозатрат на прокачку;

□ росту скорости движения;

□ росту гидравлических потерь.

39. Смесительный процесс теплопередачи (теплообмена) осуществляется в

□ градирне; □ кондиционере;

□ скруббере; □ регенераторе.

40. В ТОА процесс теплопередачи происходит при перемешивании теплоносителей.

□ регенеративных; □ контактных;

□ поверхностных; □ рекуперативных.

41. В современных ЛА системы охлаждения в значительной мере определяют

□ габариты и массу ДУ;

□ выбор ДУ;

□ габариты и массу ЛА в целом;

□ выбор системы топливоподачи ДУ

42. Основными элементами системы охлаждения ЛА являются

□ теплообменники;

□ излучатели;

□ конструкция коммуникаций и используемые теплоносители;

□ ТОА, излучатели, используемые теплоносители

43. Необходимая мощность на прокачку теплоносителей и тип циркуляционных насосов определяются

□ свойствами теплоносителя;

□ конструкцией теплообменников;

□ конструкцией коммуникаций;

□ всем вышеуказанным

44. ТОА по способу передачи теплоты могут быть разделены на две большие группы и

□ поверхностные, регенеративные;

□ поверхностные, рекуперативные;

□ поверхностные, контактные;

□ смешанные, барботажные.

45. Конструктивная схема ТОА предусматривает наличие твердой поверхности, разделяющей оба теплоносителя, и которая таким образом участвует в процессе теплообмена.

□ контактного; □ барботажного;

□ поверхностного; □ смешанного.

46. На рисунке изображена принципиальная схема теплообменника.

□ контактного; □ барботажного;

□ поверхностного; □ рекуперативного.

47. На рисунке изображена принципиальная схема теплообменника.

□ контактного; □ регенеративный;

□ поверхностного; □ рекуперативного.

48. В теплообменнике теплота передается путем непосредственного соприкосновения двух теплоносителей. При этом теплообмен сопровождается и массообменом.

□ рекуперативном; □ поверхностным;

□ контактном; □ регенеративным.

49. В теплообменниках теплота от одного теплоносителя другому передается через разделяющую их пластину из теплопроводного материала и направление теплового потока в ней остается неизменным.

□ контактных; □ поверхностных;

□ рекуперативных; □ регенеративных.

50. В теплообменниках одна и та же поверхность теплообмена попеременно омывается то одним, то другим теплоносителями и направление теплового потока в стенках периодически меняется.

□ рекуперативном; □ поверхностным;

□ контактном; □ регенеративным.

51. В теплообменниках в период нагрева, т.е. при прохождении первичного теплоносителя, стенки ТОА и набивки в виде шаров, колец и т.п. нагреваются, в них аккумулируется теплота, которая в период охлаждения отдается протекающему вторичному теплоносителю.

□ рекуперативных; □ барботажных;

□ регенеративных; □ поверхностных.

52. Регенеративные теплообменники в большинстве случаев являются аппаратами действия.

□ непрерывного; □ периодического;

□ стационарного; □ нестационарного.

53. В теплообменниках типа нагретые и менее нагретые теплоносители перемешиваются, образуя растворы или смеси.

□ рекуперативного; □ регенеративного;

□ смесительного; □ барботажного.

54. - это контактный теплообменник смесительного типа.

□ градирня; □ кондиционер;

□ скруббер; □ микроволновая печь.

55. В ТОА типа более нагретый теплоноситель прокачивается через массу менее нагретого (или наоборот), не перемешиваясь с ним.

□ рекуперативного; □ регенеративного;

□ смесительного; □ барботажного.

56. Охлаждение смазочного масла в картере поршневого двигателя организуется схеме теплообмена.

□ смесительный; □ контактный;

□ барботажный; □ поверхностный.

57. В соответствии с классификацией поверхностных ТОА по виду взаимного направления потоков теплоносителей, укажите схему многократного (4-х кратного) перекрестного тока.

□ а); □ б); □ г); □ д).

58. Укажите конструктивную схему рекуперативного ТОА, выполненную по схеме кожухотрубного противотока.

59. Задачей расчета является определение геометрических размеров ТОА по заданным тепловой мощности, температурам теплоносителей и их массовым расходам и гидравлическим сопротивлениям.

□ исследовательского; □ приближенного;

□ конструктивного; □ поверочного.

60. расчет ТОА, проводимый для номинального режима его работы с учетом всех требований выбора и расчета, имеет окончательной целью создание оптимальной схемы теплообменника.

□ исследовательского; □ приближенного;

□ конструктивного; □ поверочного.

61. Расчет ТОА с выбранной (известной) геометрией теплопередающей поверхности на частичных режимах, с целью определения температур (энтальпий) теплоносителей и тепловой мощности, входит в задачу расчета.

□ проектного; □ приближенного;

□ конструктивного; □ поверочного.

62. Расчет динамики конкретного ТОА в нестационарных режимах с целью определения параметров теплоносителей и стенки в условиях переходных процессов, аварийных режимов, гидравлической неустойчивости входит в задачу расчета.

□ проектного; □ приближенного;

□ конструктивного; □ поверочного.

63. Независимо от типа ТОА и его назначения основой задачей, стоящей перед конструкторами, является создание на заданную тепловую мощность теплообменника

□ максимальной производительности циркулярных насосов; □ минимальной стоимости и расхода теплоносителей;

□ максимальной массы и габаритов;

□ минимальной массы и габаритов .

64. В случае, когда технологические возможности увеличения плотности упаковки труб в пучке и уменьшение их диаметра исчерпаны, единственным средством уменьшения габаритного диаметра ТОА является увеличение коэффициента

□ температуропроводности; □ теплоемкости;

□ теплопередачи; □ теплопроводности.

65. Увеличение коэффициента теплопередачи, без применения специальных методов интенсификации теплоотдачи теплоносителей, возможно только путем их

□ снижения, температур;

□ уменьшения, скоростей;

□ увеличения, скоростей;

□ повышения, температур.

66. Для увеличения коэффициента теплоотдачи в 2 раза при турбулентном однофазном течении ( ), необходимо путем уменьшения числа труб в пучке увеличить скорость течения теплоносителя в раза.

□ 2,2; □ 2,4; □ 2,6; □ 2,8; □ 3,0.

67. Во сколько раз увеличится длина труб в пучке с уменьшением теплопередающей поверхности в 2 раза, если уменьшить число труб в 2,38 раза ( )?

□ 1,15; □ 1,17; □ 1,19; □ 1,21; □ 1,23.

68. Конечной целью теплогидравлического расчета ТОА является создание теплообменника, имеющего минимальную поверхность при заданных тепловой мощности и мощности на прокачку теплоносителей.

□ исследовательского; □ приближенного;

□ конструктивного; □ поверочного.

69. При одинаковой разности температур теплоносителей на входе максимальный температурный напор реализуется при схеме, отличительной особенностью которой является достижение максимальной температуры нагреваемого теплоносителя на выходе.

□ прямоточной; □ противоточной;

□ перекрестной; □ сложной.

70. При выборе внутреннего диаметра и числа труб следует стремиться обеспечить турбулентный режим течения теплоносителей в трубах, при котором величина коэффициента значительно больше, чем при ламинарном режиме.

□ теплопередачи; □ теплопроводности;

□ теплоотдачи; □ температуропроводности.

71. Потери давления на трение при течении однофазной жидкости возрастают пропорционально

□ Re0,25; □ Re0,5; □ Re0,75; □ Re1,75; □ Re2,0

72. При уменьшении диаметра труб и фиксированных относительных шагах трубной решетки уменьшается объем ТОА, при этом коэффициент теплоотдачи при турбулентном течении однофазной жидкости возрастает пропорционально

□ Re0,6 ; □ Re0,7; □ Re0,8; □ Re1,75; □ Re0,9.

73. При продольном и поперечном течении однофазного теплоносителя в межтрубном пространстве одним из основных критериев, определяющих интенсивность теплоотдачи, является критерий

□ Nu; □ Pr; □ Re; □ Gr; □ Pe.

74. Задача гидравлического расчета ТОА заключается в определении потерь теплоносителя между входом и выходом.

□ температуры; □ скорости;

□ энтальпии; □ давления.

75. На практике учет потерь на трение при одномерном описании определяется коэффициентом

□ трения теплоносителя о стенки каналов;

□ гидравлического сопротивления;

□ кинематической вязкости;

□ динамической вязкости.

76. конвекция – движение жидкости, происходящее под действием силы тяжести и являющееся следствием неоднородности плотности различно нагретых участков жидкости.

□ локальная; □ вынужденная;

□ свободная; □ микроскопическая;

□ суммарная.

77. конвекция – относительное движение макроскопических частей жидкости, обусловленное либо перемещением тел в неподвижной жидкости, либо действием на жидкость различного рода технических устройств (насосов, вентиляторов и т.п.)

□ локальная; □ вынужденная;

□ свободная; □ макроскопическая;

□ суммарная.

78. Критерий подобия Грасгофа в случае стационарной теплоотдачи при свободной конвекции несжимаемой жидкости определяется по формуле

; □ ; □ ;

; □ .

79. Термодинамическим коэффициентом расширяемости жидкости называется величина, характеризующая относительное изменение объема системы при увеличении ее температуры на единицу.

□ адиабатным; □ изобарном;

□ изотермном; □ изохорном.

80. Наличие в канале местных сопротивлений: сужений, расширений, поворотов потока, задвижек, вентилей, дросселей и т.п., учитывается коэффициентом местных потерь по формуле

; □ ;

; □ .

81. Цель расчета состоит в определении основных габаритных размеров и температурного состояния выбранной конструктивной схемы ТОА, исходя из заданных условий.

□ гидравлического; □ конструктивного;

□ теплового; □ поверочного.

82. Для теплового расчета теплообменника при одномерном описании течения каждого из теплоносителей обычно используется уравнение

□ неразрывности в гидродинамике;

□ закона сохранения энергии;

□ движения вязкой жидкости;

□ Фурье для теплопроводности.

83. Если известны коэффициенты теплоотдачи для горячего и холодного теплоносителей, коэффициент теплопроводности материала стенки и ее толщина, то можно определить и коэффициент

□ теплоемкости; □ теплопередачи;

□ теплообмена; □ объемного расширения.

84. На первых этапах почти любого расчета ТОА нет нужды знать температуры теплоносителей, но необходимо знать их

□ сумму; □ частное;

□ произведение; □ разность.

85. Можно пользоваться вместо среднелогарифмического более простым среднеарифметическим температурным напором при этом погрешность расчета составит менее %.

□ 1,0; □ 2,0; □ 3,0; □ 4,0; □ 5,0.

86. В случае одинаковой разности температур теплоносителей на входе в ТОА наименьшим является средний температурный напор при

□ прямотоке; □ противотоке;

□ перекрестном токе; □ сложном токе.

87. В современных теплообменниках довольно часты случаи переменной теплоносителей, особенно при наличии диссоциации или рекомбинации, а также при протекании химической реакций в теплоносителе.

□ температуры; □ теплоемкости;

□ энтальпии; □ плотности.

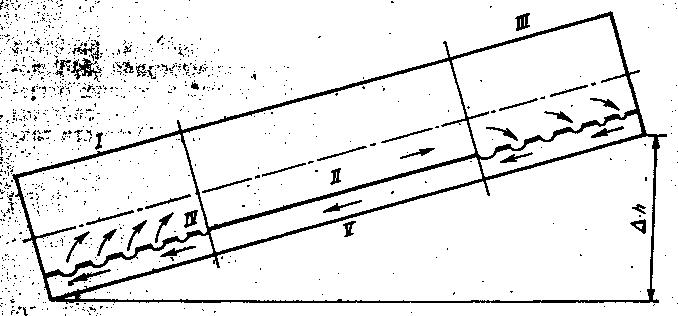

88. На принципиальной схеме (см. рис.) тепловой трубы укажите зону испарения.

□ I; □ II; □ III; □ IV; □ V.

89. На принципиальной схеме (см. рис.) тепловой трубы найдите зону конденсации.

□ I; □ II; □ III; □ IV; □ V.

90. Для того, чтобы теплопередающая трубка действовала, жидкое рабочее тело должно хорошо смачивать элементы фитиля на участке жидкости.

□ конденсации; □ испарения;

□ кипения; □ парообразования.

91. При испарении жидкости мениск имеет форму, и поэтому у поверхности испарения образуется зона давления, обеспечивающая подсос жидкости из зоны конденсации.

□ плоскую, постоянного; □ вогнутую, пониженного;

□ выпуклую, повышенного; □ сложную, пониженного.

92. В теплопередающей трубе зона пониженного давления, обеспечивающая разрежение и подсос жидкости из зоны конденсации, зависит от капиллярных свойств жидкости и фитиля, определяется уравнением Лапласа

; □ ;

; □

93. Уравнение Лапласа для смачиваемой жидкости имеет вид

; □ ;

□ ; □

94. Перепад давлений, обеспечивающий движение жидкости из зоны конденсации в зону испарения, определяется по формуле

;

;

□ ;

Составлено в соответствии с ГОС ВПО № 409 тех/дс от 14.04.2000 г. по направлению подготовки 652200 – Двигатели летательных аппаратов, специальности 160304 – Авиационная и ракетно-космическая теплотехника.

1 Количество комплектов педагогических контрольных средств определяется из расчета: 1 комплект в 2-х экземплярах на учебную группу (один экземпляр – разрезной для выдачи студентам на экзамене).

29
