Требуемый уровень воздухообмена при нагнетательном проветривании некоторых глубоких карьеров [4, 11]
Карьер № |
Глубина, м |
Объем атмосферы, млн. м3 |
Суммарная интенсивность пылевыделения, мг/с |
Потребное количество свежего воздуха, м3/с |
|
По пыли |
По газам |
||||
1 |
156 |
185 |
39500 |
46000 |
11100 |
2 |
170 |
309 |
36700 |
45500 |
10400 |
3 |
180 |
295 |
50520 |
59000 |
19110 |
4 |
184 |
318 |
37624 |
44000 |
8200 |
5 |
230 |
491 |
32100 |
37300 |
3700 |
6 |
235 |
492 |
22700 |
26400 |
2000 |
Всасывающие ТВС существенно снижают вероятность повторного попадания в карьерное пространство удаляемых вредных веществ за счет продувки откачиваемого воздуха через пылегазоочистную установку или его транспортировки по горизонтальным и вертикальным воздухопроводным каналам в зону, удаленную от карьера на достаточное расстояние.
При всасывании воздуха из очагов загрязнения коэффициент эффективности проветривания k значительно увеличивается, так как в этом случае, в отличие от нагнетательной вентиляции свободными струями, не происходит рассеивания вредностей в атмосфере карьера с усреднением их концентрации в проветриваемом объеме, а осуществляется удаление воздуха с максимальной концентрацией вредных веществ, многократно превышающей среднее значение. Например, уровень запыленности на рабочих площадках карьера может превышать общий пылевой фон карьера в десятки и сотни раз, а при отсутствии средств пылеподавления - в тысячи раз [78, 111]. Уровень загазованности транспортных берм при работе автотранспорта превышает усредненный показатель загазованности атмосферы карьера в десятки раз [111]. Следовательно, при замене нагнетательных БТВС и ТВС, у которых k = 0,5÷0,9, на всасывающие ТВС при k=10÷100, потребность крупных карьеров в свежем воздухе сократится не менее чем в 10÷100 раз и будет находиться в пределах Q = 100÷5400 м3/с.
Для достижения указанных показателей при эксплуатации всасывающих ТВС необходимо учитывать, что длительный забор воздуха в одной точке неизбежно приводит к постепенному уменьшению концентрации вредностей в откачиваемом воздухе до уровня, сопоставимого со средним уровнем загрязненности атмосферы карьера, и соответственному снижению эффективности вентиляции. Кроме того, процесс проветривания осложняется тем, что источники выделения вредных примесей в большинстве своем мобильны и рассредоточены по всему карьеру, а зона активного влияния всасывающих отверстий в сравнении с объемом карьерного пространства составляет ничтожную величину.

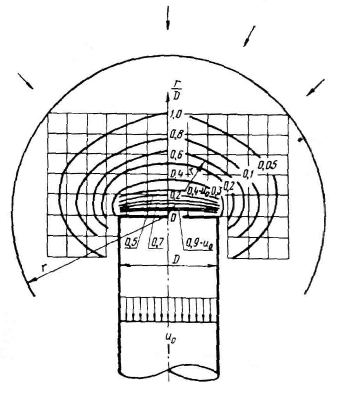

На рис. 3.6 показан спектр скоростей всасывания горизонтального трубопровода [112]. На оси абсцисс отложены относительные расстояния от центра приемного отверстия (в калибрах r/D); ряд кривых представляет линии равных скоростей (изотахи в относительных единицах от средней скорости на всасе).
Спектры скоростей всасывания автомодельны в широком диапазоне чисел Рейнольдса, поэтому приведенные графики пригодны для определения скоростей в зоне всаса воздуховодов любого диаметра при любой практически возможной скорости на расстояниях до одного калибра (r/D ≤ 1). При больших расстояниях от приемного отверстия скорости определяются с некоторым приближением по формуле [112]:
,
м/с (3.26)
Рис. 3.6. Спектр
скоростей всасывания для трубопровода
круглого сечения
Анализ спектра скоростей показывает, что уже на расстоянии 1,05 ∙ D скорость всасывания на продолжении оси воздуховода составляет лишь 5% от начальной ио.
Поэтому очевидно, что для поддержания высокой эффективности воздухообмена при k >> 1, всасывающие ТВС должны быть мобильны. Маршрут и скорость их перемещения в карьерном пространстве необходимо назначать на базе прогнозных оценок загрязненности воздуха в рабочих зонах и оперативных данных, получаемых пылегазовентиляционной службой карьера.
