Регіональна система обліку газу

Розглянемо єдину систему обліку газу в окремому регіоні. Регіональна система обліку і регулювання поставок природного газу споживачам повинна бути ефективною та спрямована: на підвищення точності і вірогідності результатів вимірів витрати газу; створення сучасної системи диспетчерського обліку і керування; підвищення якості оперативного і перспективного планування поставок, а також на дотримання дисципліни газоспоживання в регіоні.

Основними принципами побудови регіональної системи обліку, як і системи обліку газогосподарського комплексу країни в цілому, є: порівневий вузловий облік; єдина база вимірів (заснована на ієрархічному зменшенні середньої погрішності виміру витрати на кожному рівні); повсюдний (тотальний) облік в кінцевих споживачів; централізація та автоматизація збору даних про споживання із всіх рівнів і їх автоматична обробка.

Впровадження принципу порівневого обліку має на меті оснащення всіх точок регулювання, розподілу і споживання газу в регіональній мережі вузлами обліку або приладами обліку, в основному у кінцевих споживачів.

Прилади обліку - засоби вимірів та інші технічні засоби, які виконують

одну або кілька функцій: вимір, накопичення, зберігання, відображення

інформації про витрату (об’єм), температуру, тиск газу і час роботи приладів.

На рис. 15 наведена принципова схема розподілу газу в регіональній газовій мережі. Залежно від кількості та типу кінцевих споживачів і охоплюваної території вона може мати кілька рівнів регулювання, розподілу та обліку. Розглянемо газову мережу з максимальною кількістю рівнів.

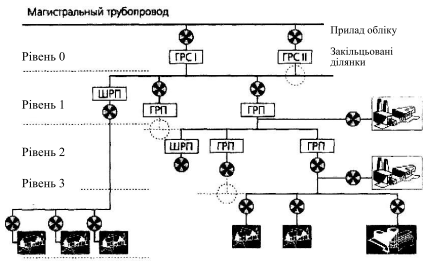

Рис. 15 – Принципова схема газової мережі з порівняною системою обліку газ

Рівень 0 - магістральний газопровід з ГРС, через які газ надходить у мережу регіону.

Рівень 1 - газопроводи високого тиску (1 категорії), у які газ надходить із ГРС. Тиск газу, що подається в цей трубопровід, може бути 6-12 бар або 3-6 бар залежно від його довжини і кількості відборів. Як правило, цей газопровід охоплює кільцем або півкільцем населений пункт, що постачається газом. Із цього газопроводу газ надходить у систему ГРП або ШРП, де його тиск знижується або до середнього - 0,05-3,0 бар - для транспортування до рівня 2, або до низького - менше 0,05 бар - для подачі споживачеві, підключеному до рівня 1.

Рівень 2 - газопроводи середнього тиску. Тиск газу в цих газопроводах коливається від 0,05 до 3 бар. Як правило, по цих газопроводах газ подається врайони щільної міської забудови. У реальних газових мережах, спроектованих і побудованих в 1950-1980 роках, всі газопроводи рівня 2 або окремі його ділянки закільцьовувалися з метою вирівнювання тиску в мережі. З рівня 2 газ через відвідні ГРП або ШРП редукується до низького тиску - менше 0,05 бар - і подається на рівень 3.

Рівень 3 - газопроводи низького тиску, через які газ надходить до

кінцевих споживачів. Застосування автоматизованого порівневого обліку з єдиною базою вимірів, поряд з автоматизацією контролю інших параметрів газу, дозволяє оперативно локалізувати позаштатні ситуації, пов'язані з виходом з ладу газорегулюючого устаткування, приладів обліку газу, розгерметизацією трубопроводів, а отже, зменшувати складову дисбалансу обліку газу, викликану його втратами.
