1. Функции и классификация электроприводов. Структурная схема электропривода.
ЭП- это электромеханическая система состоящая из Эл. двигателя, передающего устройства и системы управления, которая предназначена для передачи движения исполнительному органу и управлением этим движением.
Функции ЭП.
1.Обеспечение движения ИО
2. Пуск и торможение ОИ
3. Регулирование параметров ИО
4.Управление движением ИО
5.Защита оборудования.
Классификация ЭП.
1. по роду тока: переменный постоянный
2. По характеристике движения: вращательного и поступательного, реверсивного нереверсивного ,движение—непрерывным или дискретным, однонаправленным, двунаправленным
3.По виду МПУ: редукторные, без редукторные.
4.По преобразовательному устройству: выпрямительные- диодные , транзисторные, теристерные. Электроприводы системные:- Генер-Двигат, ПЧ-Двигат, Терист-Двигатель.
5 По передаваемой мех энергии. Групповые или трансмиссионные- когда движение от одного ЭД передается нескольким ИО. Одиночный или индивидуальный- когда каждый ИО имеет свой ЭД. Многодвигательные или взаимосвязанный- когда один ИО приводится в движение несколькими ЭД.
6 Нерегулируемый и регулируемый ЭД:
Следящие- используются следящие системы с целью поддержания параметров. Программные- заранее задана программа работы ЭД. Адаптивные – ЭП сам определяет режим работы в зависимости от внешних факторов. Позиционные- ЭП обеспечивает расположение ИО в заданной точке пространства.
2. Силы и моменты, действующие в электромеханической системе. Уравнение движения.
Движение
в ЭП определяется вторым законом ньютона:
уравнение сил:
,
поступательное движение Fx-движущая
сила,
,
поступательное движение Мx-движущий
момент.
F
и M
действующие в системе разделяют: на
статические- это силы действующие на
систему из вне и динамические определяются
соотношениями
;
.
Силы и моменты сопротивления складываются из сил и моментов определяемые нагрузкой и трением системы. Различают активные и реактивные моменты. Если направление момента или силы не изменяется при изменении направления движения – активные F и M, если изменяются, то реактивные.
,
-
разгон , переходной процесс
,
-
торможение, переходной процесс
,
установившийся
процесс V=const,
w=const

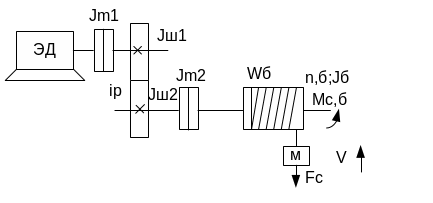

3. Расчетная схема механической части электропривода. Приведение моментов, сил и масс.
Э
лементы,
образующие механическую часть ЭП,
связаны между собой и оказывают тем
самым друг на друга воздействие. Поэтому,
необходимо учитывать влияние на движение
других элементов кинематической схемы
ЭП. Это достигается соответствующим
пересчетом входящих уравнения
и
сил, моментов, масс и моментов инерции
к элементу, движение которого
рассматривается. Такой расчет получил
название операции приведения.
В системе принимают допущения, что все элементы кинематической схемы являются абсолютно жесткими и между ними отсутствуют зазоры.
Операцию приведения можно выполнять относительно любого элемента, движение которого подлежит рассмотрению. Сущность операции приведения состоит в том, что реальная схема механической части ЭП заменяется некоторой расчетной (эквивалентной') схемой, основой которой является двигатель, а остальные элементы реальной схемы представлены некоторыми пока неизвестными приведенными моментом нагрузки Мс и моментом инерции J.
1.Определение приведенного момента нагрузки Мс.
,
2.Приведение сил сопротивления
,
,где
радиус
приведения
3.Определение приведенного момента инерции J.
4. Приведение масс.
,
,
где
радиус
приведения
