4. Побудова креслення плоскої деталі з елементами спряження:

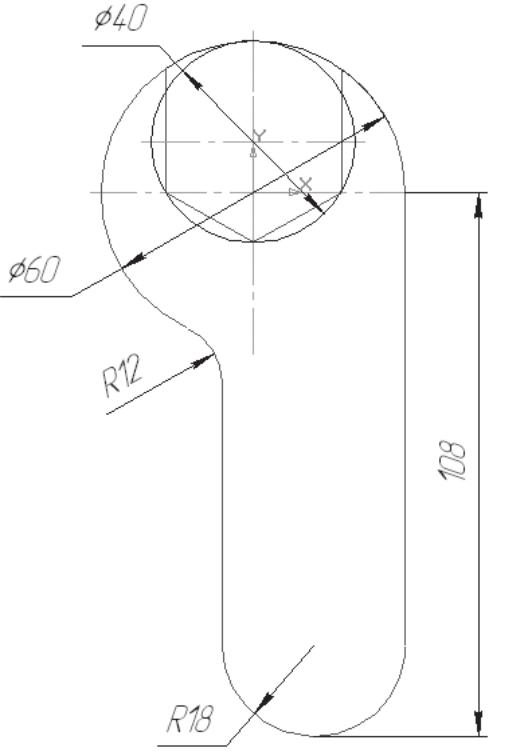

Розглянемо алгоритм побудови креслення плоскої деталі з елементами спряження (Рисунок 93):

Рисунок 93

• відкрийте документ Фрагмент;

• інструментальна панель Геометрія;

• поточний масштаб на Інструментальній панелі Вид М 1:1;

• побудуйте коло з осями радіусом 30 мм, центр - початок координат;

• - Безперервне введення об'єкту Інструментальної панелі Компактна;

• - Ортогональне креслення панель Поточний стан;

• вкажіть першу точку відрізку (перетин горизонтальної осі симетрії і кола справа). Спрацює глобальна прив'язка Найближча точка;

• побудуйте відрізок завдовжки 108 мм вертикально вниз;

• побудуйте відрізок завдовжки 36 мм (оскільки радіус кола 18 мм) горизонтально вліво;

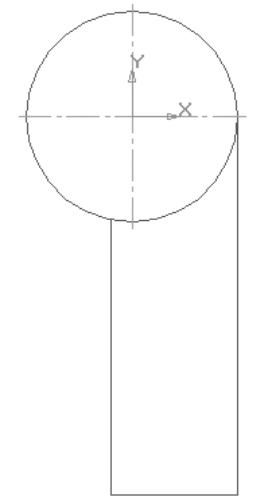

• побудуйте відрізок вертикально вгору до кола. Спрацює глобальна прив'язка Перетин (Рисунок 94, а);

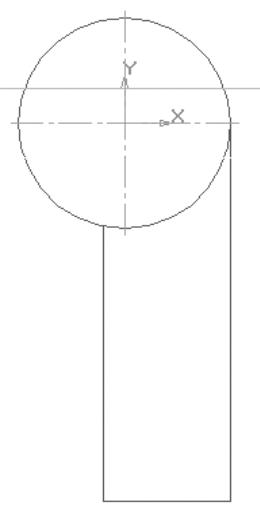

• з допомогою - Паралельних прямих Панелі розширених команд, що розкривається з кнопки Допоміжна пряма знайдіть центр другого кола. Радіус першого кола 30 мм (∅ = 60 мм), радіус другого кола 20 мм (∅ = 40 мм), вони стикаються в верхній точці перетину з віссю симетрії і це значить, що відстань між центрами можна розрахувати 30 - 20 = 10 мм. Таким чином, вкажіть горизонтальну вісь симетрії і розведіть паралельні прямі на відстань 10 мм. Підтвердіть тільки верхню пряму (Рисунок 94, б);

• побудуйте коло радіусом 20 мм. Центр перетину вертикальної осі симетрії і горизонтальної прямої;

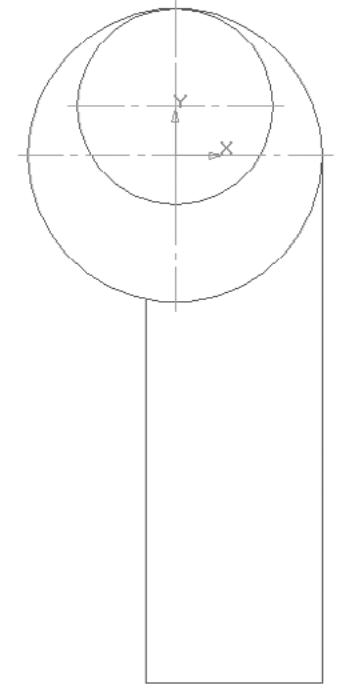

• видаліть допоміжну пряму (Рисунок 94, в);

• - Точки по кривій;

• у полі Кількість ділянок кривої панелі Властивостей виберіть значення 6;

• розділіть коло на 6 частин. Початок ділення верхня точка перетину кола і вертикальної осі симетрії;

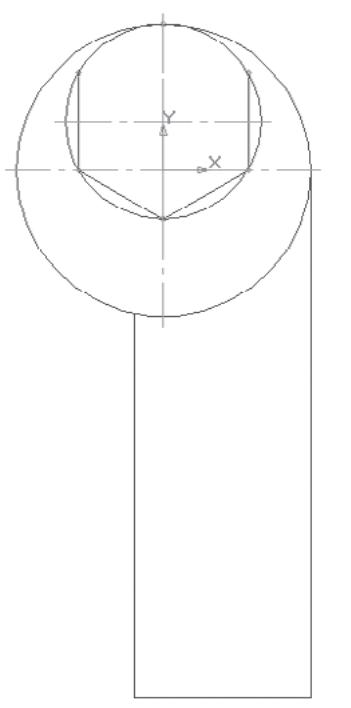

• за допомогою Безперервного введення об'єкту з'єднаєте точки, відключивши команду Ортогональне креслення (Рисунок 94, г);

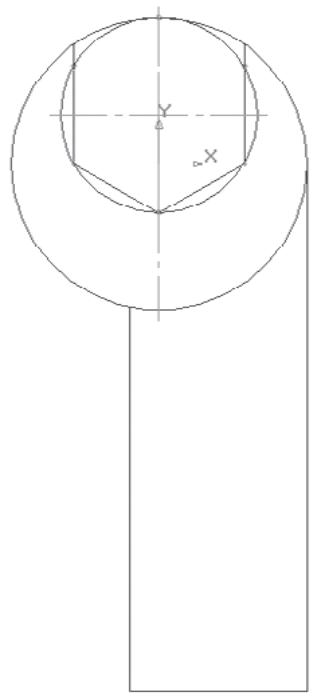

• - Відрізок, Ортогональне креслення. Продовжте відрізок вертикально вгору з двох сторін до перетину з колом радіусом 30 мм (Рисунок 94, д);

• - Перервати команду;

• клацанням ЛКМ виділите коло радіусом 20 мм і натисніть <Delete>;

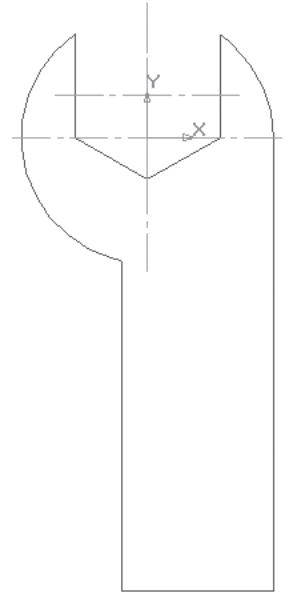

• кнопка перемикання - Редагування, команда - Усікти криву;

• видаліть частину кола (Рисунок 94, е);

• кнопка перемикання Геометрія, - Скруглення;

• введіть радіус скруглення 12 мм у відповідне поле на панелі Властивостей;

• вкажіть два об'єкти, між якими треба побудувати округлення (відрізок і частина кола з лівого боку від вертикальної осі симетрії);

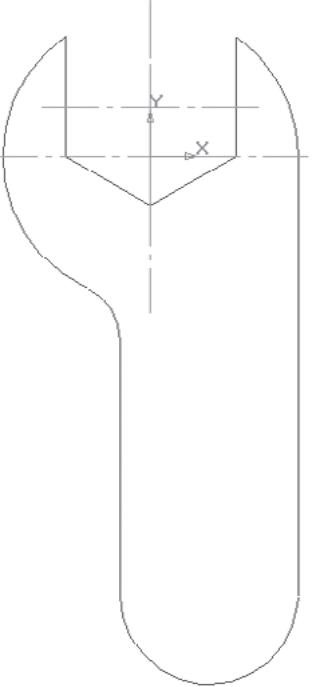

• виконайте сполучення прямих кутів радіусом 18 мм (Рисунок 94, ж).

а б в г д

е ж

Рисунок 94

Побудова креслення плоскої деталі по наявній половині зображення, розділеною віссю симетрії

У машинобудівному кресленні досить часто деталь має симетричні ділянки відносно вертикальної, горизонтальної або похилої осі симетрії. У подібних випадках конструктор повинен ретельно накреслити один елемент, а симетричні ділянки будуються за допомогою команди Симетрія.

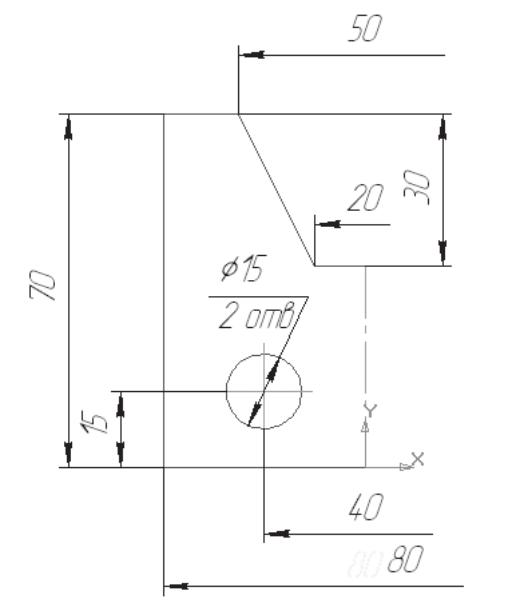

На Рисунку 95 дана лише половина зображення деталі. Необхідно побудувати креслення плоскої деталі по наявній половині зображення, розділеною віссю симетрії. Розміри елементів деталі, викреслені тільки до осі симетрії, обмежені стрілкою з одного боку, але розмір вказаний повний (уся довжина деталі 80 мм, між центрами отворів 40 мм і так далі).

Орієнтиром в побудові симетричних зображень є вісь симетрії. З неї слід починати побудову креслення:

Рисунок 95

• відкрийте документ Фрагмент;

• інструментальна панель Геометрія;

• поточний масштаб на Інструментальній панелі Вид М 1:1;

• побудуйте вертикальний відрізок завдовжки 40 мм (70 - 30 == 40) тип лінії Осьова за допомогою команди – Відрізок (Рисунок 96, а);

• змініть стиль лінії на Основну;

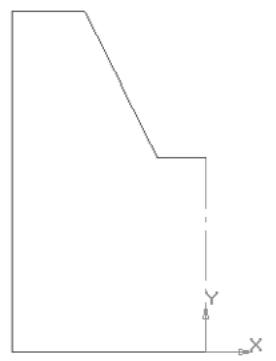

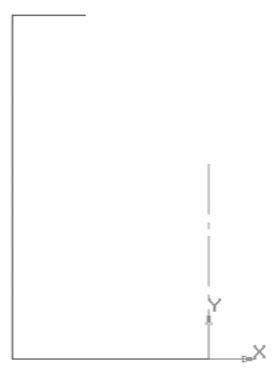

• за допомогою безперервного введення об'єкту і ортогонального креслення побудуйте три відрізки: завдовжки 40 мм (довжина усієї деталі 80 мм), 70 мм, 15 мм (40 - 25 = 15), побудова половини деталі – Рисунок 96, б;

• перервати команду;

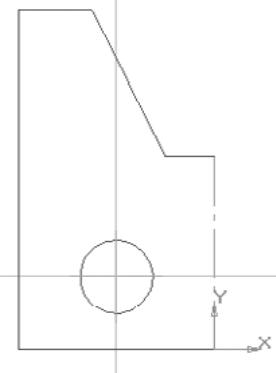

• за допомогою безперервного введення об'єкту побудуйте відрізок завдовжки 10 мм горизонтально ліворуч від верхньої точки осі симетрії;

• відключіть ортогональне креслення і побудуйте відрізок під нахилом. Спрацює глобальна прив'язка Найближча точка (Рисунок 96, в);

• перервати команду;

• за допомогою Паралельних прямих знайдіть місце розташування центру кола. Від нижнього горизонтального відрізку вгору розвести на 15 мм (підтвердіть тільки верхню пряму), від осі симетрії на 20 мм (підтвердіть пряму, розташовану зліва від осі);

• на перетині прямих ліній побудуйте коло радіусом 7,5 мм (∅ = 15) – Рисунок 96, г;

• видаліть допоміжні прямі;

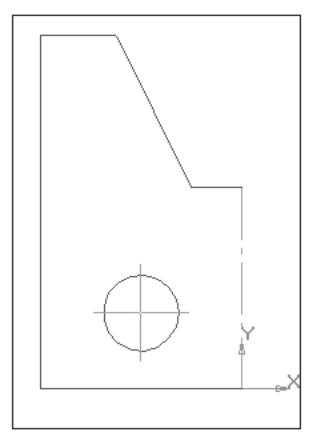

• для побудови повного зображення деталі на Компактній панелі виберіть кнопку перемикання - Виділення, команда - Виділити рамкою. Обведіть рамкою побудоване зображення (Рисунок 97, а). Виділений об'єкт змінить колір;

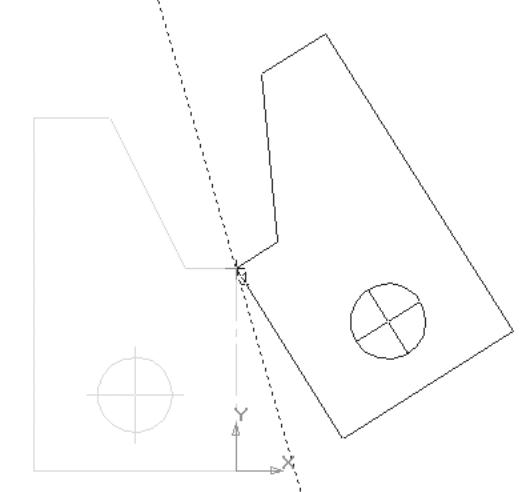

• кнопка перемикання - Редагування, команда - Симетрія;

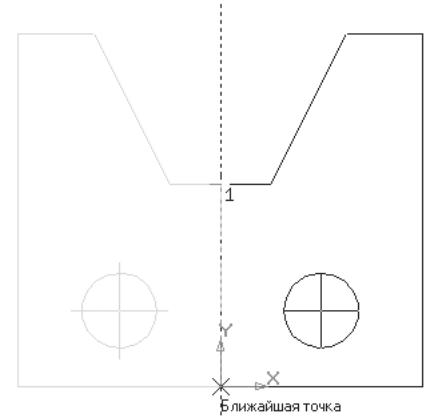

• вкажіть першу точку на осі симетрії (Рисунок 97, б);

• вкажіть другу точку на осі симетрії (Рисунок 97, в);

• перервати команду;

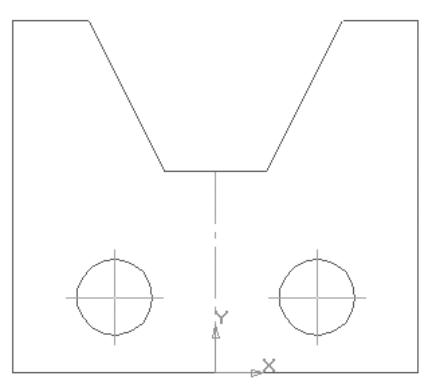

• зніміть виділення клацанням ЛКМ по екрану (Рисунок 97, г).

а б в г

Рисунок 96

а б в

г

Рисунок 97

Використання команди Симетрія вимагає до себе творчого відношення з боку конструктора. Навіть у повністю симетричних конструкціях можуть бути присутніми елементи, які зручно викреслювати цілком (наприклад, коло, центр якого розташований на осі симетрії).

ІV Порядок проведення роботи:

1. Відкрийте документ Фрагмент і побудуйте креслення плоскої деталі (Рисунок 94).

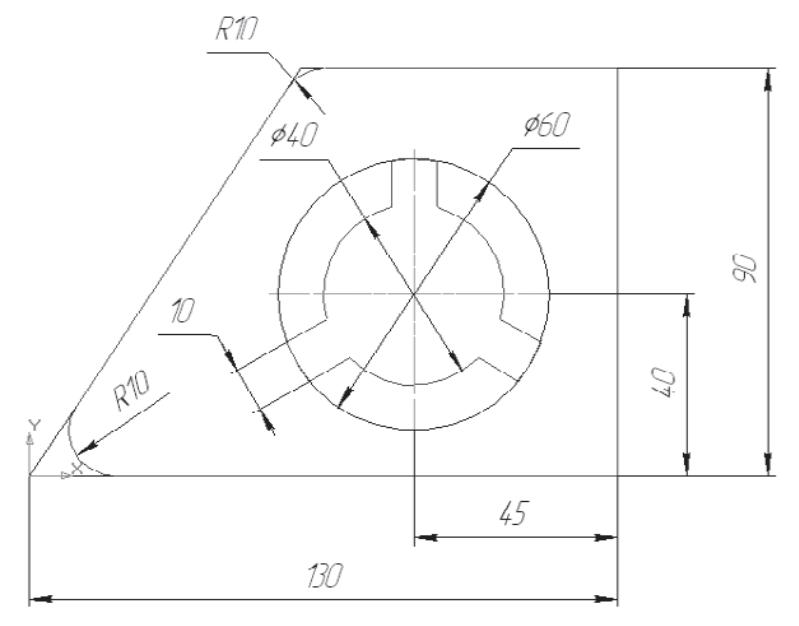

2. Побудувати креслення плоскої деталі заданої на Рисунку 98.

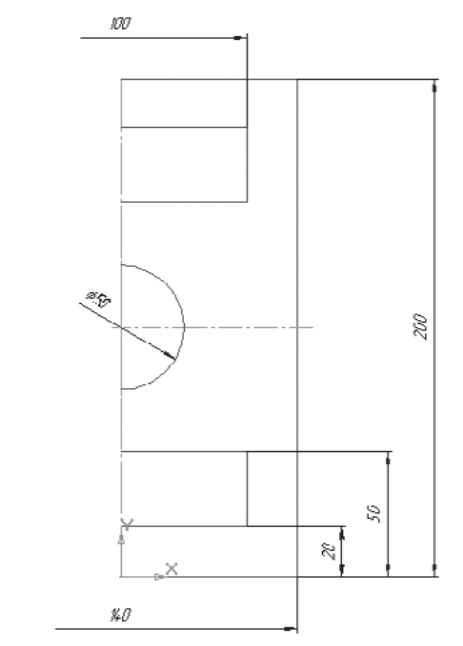

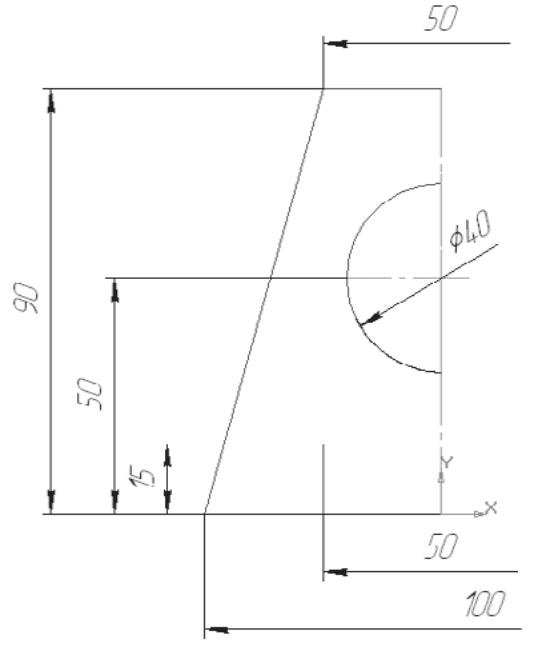

3. Побудуйте креслення плоскої деталі (Рисунок 99, а і б) по наявній половині зображення, розділеною віссю симетрії.

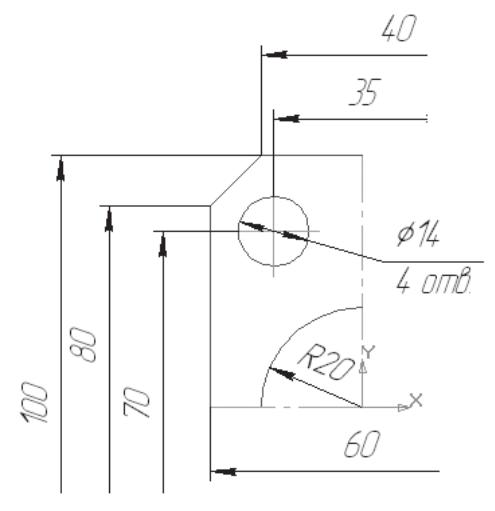

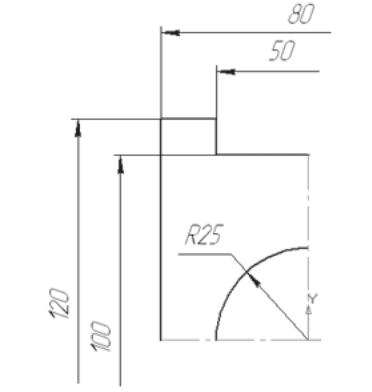

4. Побудуйте креслення плоскої деталі по наявній четвертій частині зображення, розділеною віссю симетрії (Рисунок 100, а і б).

Рисунок 98

а б

Рисунок 99

а б

Рисунок 100

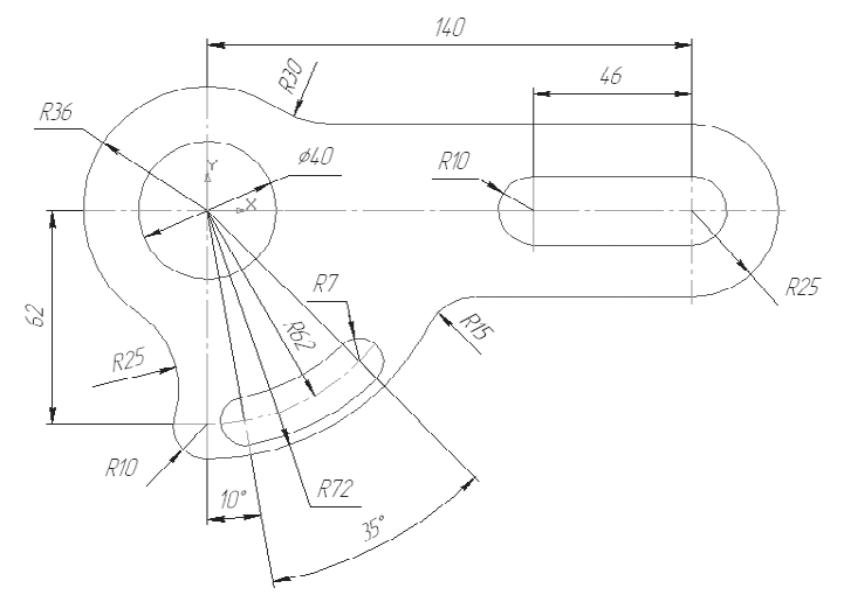

5. Творче завдання приведене на Рисунку 101.

Рисунок 101
