18.3 Порядок виконання роботи
18.3.1 Вибрати типи органів відображення та керування.
18.3.2 Розташувати всі вузли на передній панелі приладу згідно із частотою використання і зручності доступу.
18.3.4 Вибрати кольорову виконання для польового чи лабораторного виконання
18.3.5 Відобразити знайдені рішення на кресленні із кольоровим виконанням при фронтальній і аксонометричній проекції.
18.4 Контрольні запитання
18.4.1 Які вимоги висуваються до розміщення органів керування ?
18.4.2 Які засоби відображення використовують для точних вимірювань ?
18.4.3 Як відображають роботу складних мнемосхем ?
18.4.4 Яка форма кнопок пере важна ?
18.4.5 За яких умов кнопки роблять утопленими ?
Додаткові матеріали Варіанти схем
Варіант 0
ОП в одному корпусі
Варіант 1
Варіант 2
Варіант 3
транзистори малої потужності
Варіант 4
ОП в окремих корпусах
Варіант 5
Варіант 6
транзистор великої потужності
Варіант 7
Варіант 8
Варіант 9

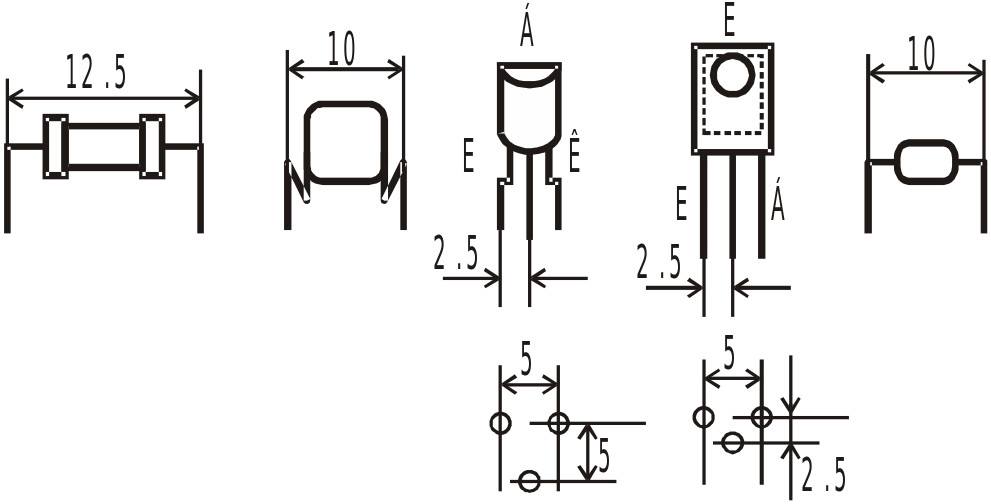

Рисунок 18.1 - Установочні розміри елементів (резистор, конденсатор, транзистор малої потужності, транзистор великої потужності, діод) для встанволення на плату із фрезеруванням та наклеюванням.

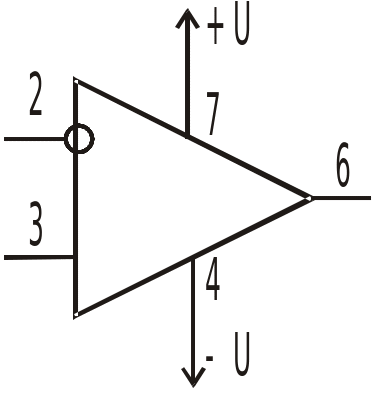

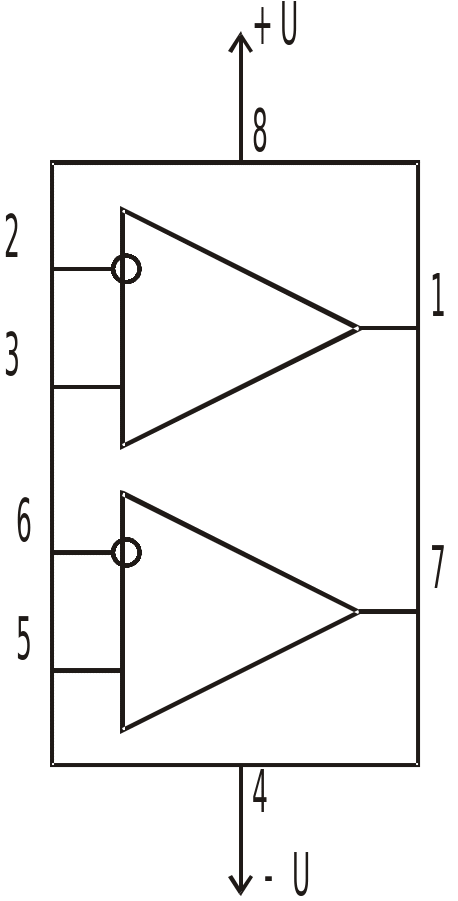

Рисунок 18.2- Розташування ОП в корпусі одинарному, здвоєному
Рисунок 18.3 – Розмір резисторі та конденсаторів для поверхневого монтажу
Рисунок 18.4 - Розмір мікросхеми із штиревими контактами
Рисунок 18.5 - Розмір мікросхеми для поверхневого монтажу
Рисунок 18.6- Розміри потужного транзистора для поверхневого монатжу
Рисунок 18.7- Розміри малопотужного транзистора для поверхневого монтажу
Рисунок 18.8- Розмір діода для поверхневого монтажу
