3.1. Выполнение схемы посадочной площадки

3.2. Описание инструкции по производству полетов.

1.

2.

3.

4.

5.

6.

7.

8.	Труба котельная в центре н.п. Н=60м.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.	Служба поиска и спасения а

4. Расчеты пропускной способности существующих и проектируемых сооружений аэропорта (вариант 5).

4.1. Зона очередей при регистрации (задача 3).

Исходные данные:

а = 700 - количество в час-пик пассажиров, начинающих полет из данного аэропорта;

b = 50 – количество трансферных пассажиров, не обслуживаемых в контролируемой зоне

s = 1,5 м² – площадь, потребная на одного человека, м² (расстояние меду стойками регистрации и очередями к ним, примерно 1,9 м на необходимое расстояние между каждым пассажиром 0,8 м = 1,5 м²);

- 50% количества пассажиров часа-пик прибывают в первые двадцать минут

Требуемая площадь:

A = 0,25*(700+50) = 187 м² ( + 10%) принимаем 206 м²

4.2. Стойки регистрации (обычная централизованная регистрация) (задача 4).

Исходные данные:

а = 700 - количество в час-пик пассажиров, начинающих полет из данного аэропорта;

b = 50 – количество трансферных пассажиров, не обслуживаемых в контролируемой зоне

t₁ = 2 минуты - среднее время обслуживания одного пассажира (минут)

Требуемая площадь:

N = ¹ стойки ( +10%)

N = = 25 стоек ( +10%) принимаем 28 стоек

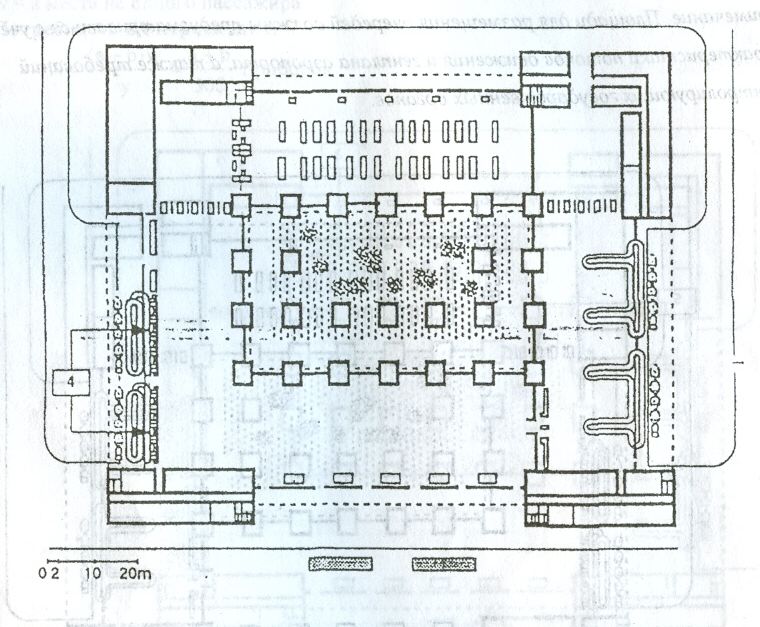

4.3. Зал ожидания вылета (задача 7).

Исходные данные:

с = 750 - количество вылетающих пассажиров в час-пик;

s = 2.0 м² - необходимая площадь на одного пассажира ( м²);

u = 50 – ср. время пребывания одного пасс-ра полета большой протяженности ( минут );

v = 30 - среднее время пребывания одного пас-ра полета малой протяженности ( минут );

i = 0,6 - доля пассажира полетов большой протяженности;

k = 0,4 - доля пассажира полетов малой протяженности;

Требуемая площадь:

A = s*(( u* i + v*k) / 30) м² ( +10%)

A = 750*(( 50* 0.6+ 30*0.4) / 30) = 1050 м² ( + 10%) принимается 1155 м²

5. Определение располагаемых дистанций.

На аэродроме для каждого направления взлета и посадки устанавливаются следующие взлетные и посадочные дистанции:

Располагаемая дистанция разбега (РДР) – длина ВПП, которая объявляется располагаемой и пригодной для разбега самолета, совершающего взлет.

Располагаемая дистанция прерванного взлета (РДПВ) – сумма располагаемой дистанции разбега и длины концевой полосы торможения, если она предусмотрена.

Располагаемая посадочная дистанция (РПД) – длина ВПП, которая объявляется располагаемой и пригодной для пробега самолета после посадки.

Располагаемая дистанция взлета (РДВ) - сумма располагаемой дистанции разбега и длины свободной зоны, если она предусмотрена.

Свободная зона (СЗ) – находящийся под контролем служб аэропорта прямоугольный участок земли или водной поверхности, примыкающий к концу располагаемой дистанции разбега, выбранный или подготовленный в качестве участка, пригодного для первоначального набора высоты воздушного судна до установленного значения.

Концевая полоса торможения (КПТ) – специально подготовленный прямоугольный участок в конце располагаемой дистанции разбега, предназначенный для остановки воздушного судна в случае прерванного взлета.

При переносе места исполнительного старта соответственно меняются РДР, РДВ, РДПВ, а при смещении порога- РПД.

Если на ВПП не предусматривается КПТ или свободная зона, а порог расположен в конце ВПП, то обычно четыре располагаемые дистанции должны быть равны длине ВПП, как указано на рис. (А).

Если на ВПП предусматривается свободная зона, РДВ будет включать свободную зону (рис. Б).

Если на ВПП предусматривается КПТ, то РДПВ будет включать концевую полосу торможения. (рис.В).

Если на ВПП имеется смещенный порог, то РПД уменьшается на величину смещения порога ВПП, как указано на рис.(Г). Смещенный порог ВПП влияет только на РПД для заходов на посадку, выполняемых в направлении данного порога ВПП. Все располагаемые дистанции для полетов в обратном направлении остаются неизменными.

Если имеется несколько указанных особенностей, то следует изменить несколько располагаемых дистанций – однако изменение будет проводиться по тому же указанному принципу.

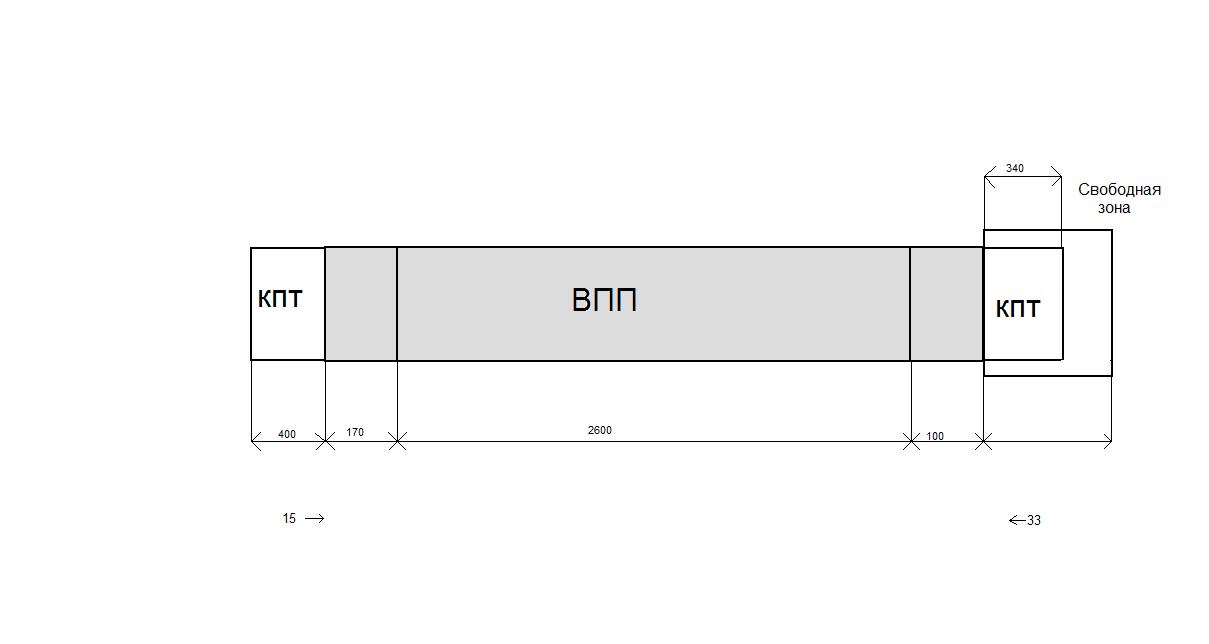

На рис. (Б), (В), (Г) показаны ВПП со свободной зоной, КПТ или со смещенным порогом ВПП. Пример, показывающий наличие всех указанных особенностей, приведен на рис. (Д)

Исходные данные:

Вариант	ВПП	МК	Смещен порог	КПТ	Свободная зона	Класс аэродрома
5	3100	18	120	350	570	А
		0	*	240	*	А

МК = 18:

РДР = 3100 м.;

РДПВ = ВПП + КПТ = 3100+350=3450 м.;

РДВ = РДР + СЗ = 3100+570=3670 м.;

РПД = ВПП – смещ.порог = 3100-120=2980 м.

МК = 0:

РДР = 3100 м.;

РДПВ = ВПП + КПТ = 3100+240=3340 м.;

РДВ = РДР + СЗ = 3100+0=3100 м.;

РПД = ВПП – смещ.порог = 3100-0=3100 м.

Поправки в рисунке!
